10 Wechselrichter spannungsfrei schalten
Vor allen Arbeiten am Wechselrichter den Wechselrichter immer wie in diesem Kapitel beschrieben
spannungsfrei schalten. Dabei immer die vorgegebene Reihenfolge einhalten.
Zerstörung des Messgeräts durch Überspannung
• Nur Messgeräte mit einem DC-Eingangsspannungsbereich bis mindestens 1.000 V oder
höher einsetzen.
1. Den Leitungsschutzschalter von allen 3 Phasen ausschalten und gegen Wiedereinschalten
sichern.
2. Den ESS abziehen.
3. 2 Schrauben der Schutzabdeckung mit einem Innensechskant-Schlüssel (SW 5) lösen und
Schutzabdeckung abnehmen.
4. Stromfreiheit mit Zangenamperemeter an allen DC-Kabeln feststellen.

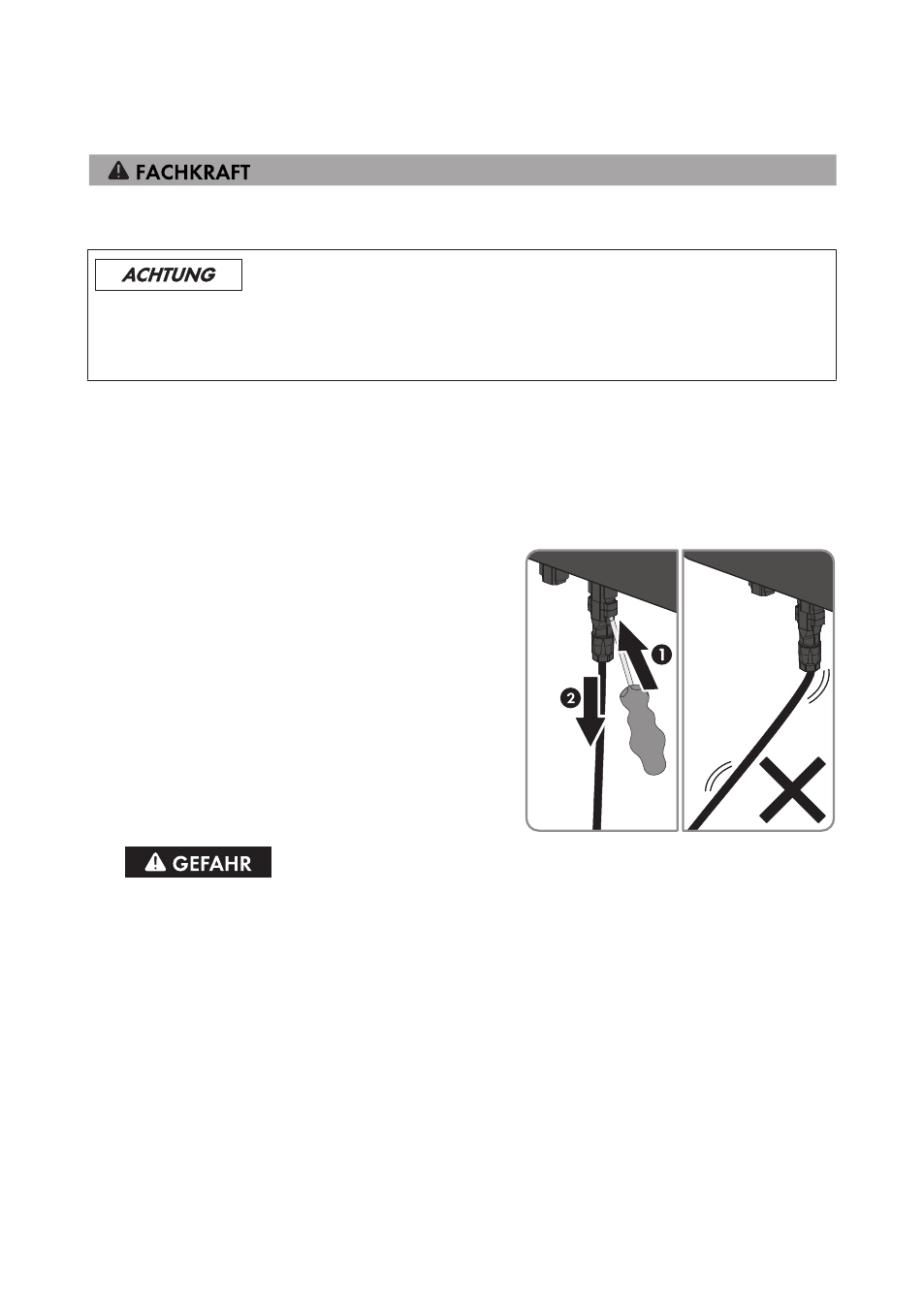

5. Alle DC-Steckverbinder entriegeln und abziehen.
Dazu einen Schlitz-Schraubendreher oder einen
abgewinkelten Federstecher in einen der
seitlichen Schlitze stecken (Klingenbreite: 3,5
mm) und die DC-Steckverbinder gerade
abziehen. Dabei nicht am Kabel ziehen.
6.
Lebensgefahr durch hohe Spannungen
Die Kondensatoren im Wechselrichter benötigen 5 Minuten, um sich zu entladen.
• 5 Minuten vor Öffnen des Gehäusedeckels warten.
7. Spannungsfreiheit an den DC-Eingängen des Wechselrichters feststellen.
8. Alle Schrauben des Gehäusedeckels mit einem Innensechskant-Schlüssel (SW 5)
herausdrehen und den Gehäusedeckel abnehmen.
9. Spannungsfreiheit an der AC-Klemmleiste nacheinander zwischen L1 und N, L2 und N und
L3 und N mit geeignetem Messgerät feststellen. Dazu die Prüfspitze jeweils in die runde
Öffnung der Anschlussklemme stecken.
