11. PE, N, L1, L2 und L3 entsprechend der Beschriftung an die Klemmleiste für das AC-Kabel
anschließen. Dabei ist die Richtung des Drehfelds von L1, L2 und L3 nicht relevant.
12.
Quetschungen der Finger durch kräftiges Zuschnappen der Sicherungshebel
Die Sicherungshebel schnappen beim Schließen sehr schnell und kräftig zu.
• Die Sicherungshebel der Klemmleiste für das AC-Kabel nur mit dem Daumen
herunterdrücken.
• Nicht die ganze Klemmleiste für das AC-Kabel umgreifen.
• Nicht die Finger unter den Sicherungshebel führen.
13. Überwurfmutter der Kabelverschraubung festdrehen.

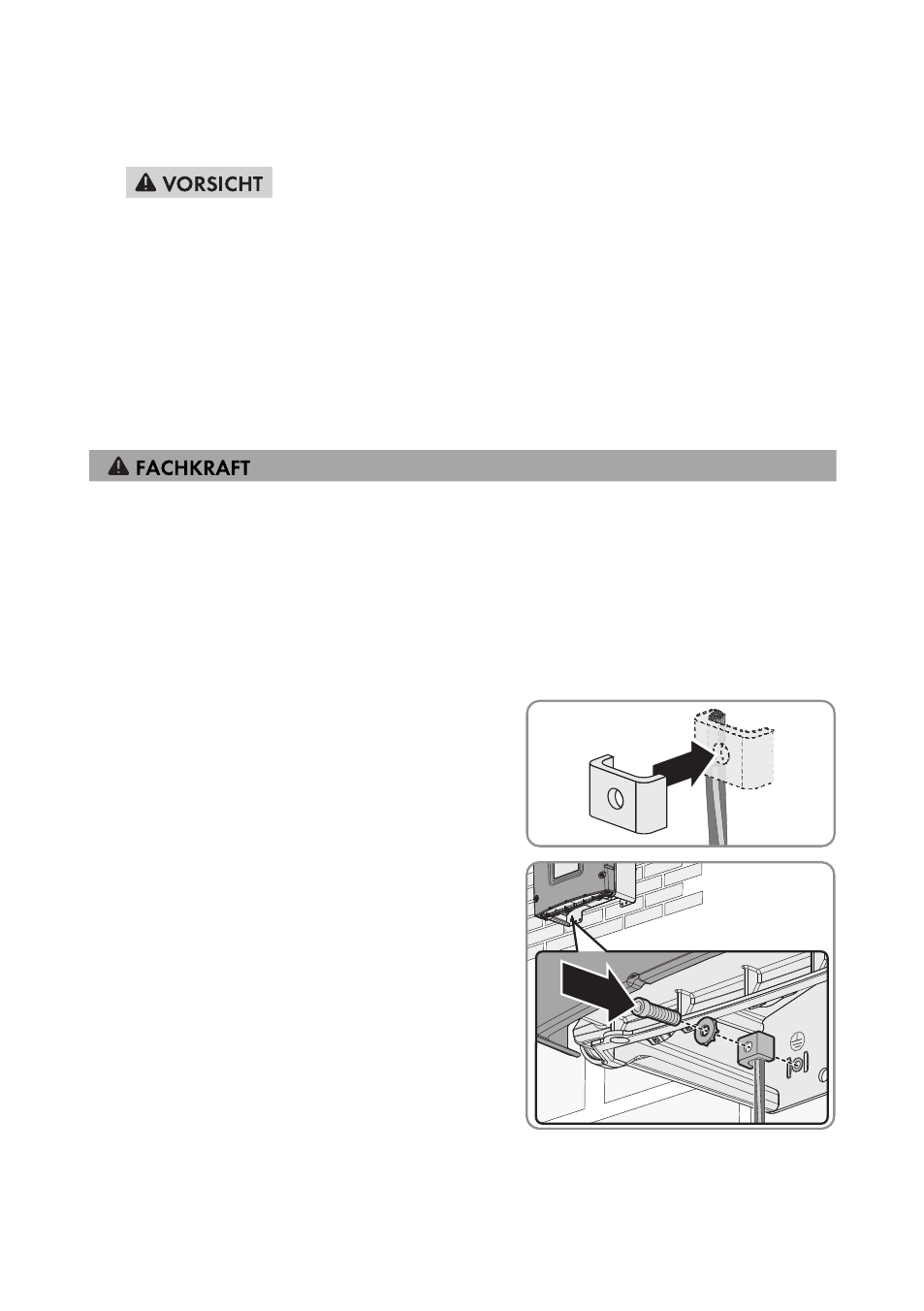

6.3.3 Zusätzliche Erdung anschließen
Wenn vor Ort eine zusätzliche Erdung oder ein Potenzialausgleich gefordert ist, müssen Sie eine
zusätzliche Erdung am Wechselrichter anschließen. Dadurch wird ein Berührungsstrom bei
Versagen des Schutzleiters an der Klemmleiste für das AC-Kabel vermieden.
Kabelanforderung:
☐ Querschnitt des Erdungskabels: maximal 16 mm²
Vorgehen:
1. Das Erdungskabel abisolieren.
2. Den Klemmbügel über das Erdungskabel führen.
Dabei das Erdungskabel links anordnen.
3. Den Klemmbügel mit der Zylinderschraube
M6x16 und der Sperrkantscheibe festdrehen
(Drehmoment: 6 Nm). Dabei müssen die Zähne
der Sperrkantscheibe zum Klemmbügel zeigen.
