2. Drehschalterstellung für die gewünschte Display-Sprache ermitteln. Hierzu die Technische
Information "Übersicht der Drehschalterstellungen" unter

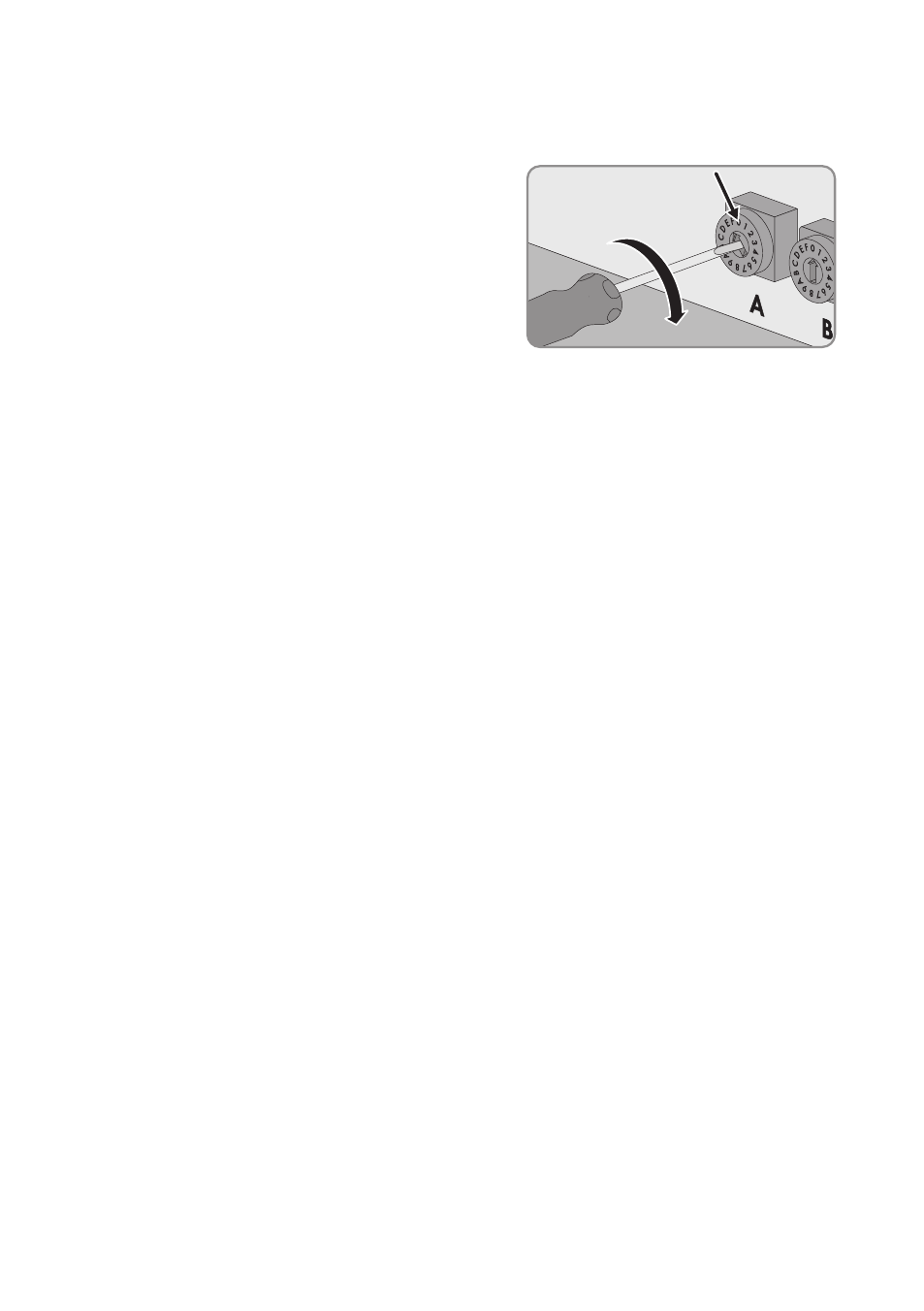

3. Den Drehschalter A mit einem Schlitz-
Schraubendreher (Klingenbreite: 2,5 mm) auf 0
stellen. Dadurch bleibt der eingestellte
Länderdatensatz erhalten.
4. Den Drehschalter B mit einem Schlitz-Schraubendreher (Klingenbreite: 2,5 mm) auf die
gewünschte Sprache stellen.
5. Den Wechselrichter wieder in Betrieb nehmen (siehe Serviceanleitung unter
).
☑ Der Wechselrichter übernimmt die Einstellungen nach der Inbetriebnahme. Dieser Vorgang
kann bis zu 5 Minuten dauern.
8.3 Wechselrichter mit Netzwerk verbinden
Zusätzlich benötigtes Material (nicht im Lieferumfang enthalten):
☐ 1 Gegenstecker für RJ45-Buchse nach IEC 61076-3-106, Variante 4 mit Push-Pull Verschluss
SMA Solar Technology AG empfiehlt die Steckersets "STX V4 RJ45" von "Telegärtner" oder
"IE-PS-V04P-RJ45-FH" von "Weidmüller".
☐ 1 Netzwerkkabel
Kabelanforderungen:
Die Kabellänge und Kabelqualität haben Auswirkungen auf die Signalqualität. Beachten Sie die
folgenden Kabelanforderungen.
☐ Kabeltyp: 100BaseTx
SMA Solar Technology AG empfiehlt für den Außenbereich den Kabeltyp "SMA COMCAB-
OUTxxx" und für den Innenbereich den Kabeltyp "SMA COMCAB-INxxx" in den Längen
xxx = 100 m, 200 m, 500 m, 1.000 m
☐ Schirmung: S-FTP oder S-STP
☐ Steckertyp: RJ45 der Cat5, Cat5e, Cat6, Cat6a
☐ Anzahl Aderpaare und Aderquerschnitt: mindestens 2 x 2 x 0,22 mm²
☐ Maximale Kabellänge zwischen 2 Netzwerkteilnehmern bei Patchkabel: 50 m
☐ Maximale Kabellänge zwischen 2 Netzwerkteilnehmern bei Verlegekabel: 100 m
☐ UV-beständig bei Verlegung im Außenbereich
