6 Elektrischer Anschluss
6.1 Übersicht der Anschlussbereiche
6.1.1 Unteransicht

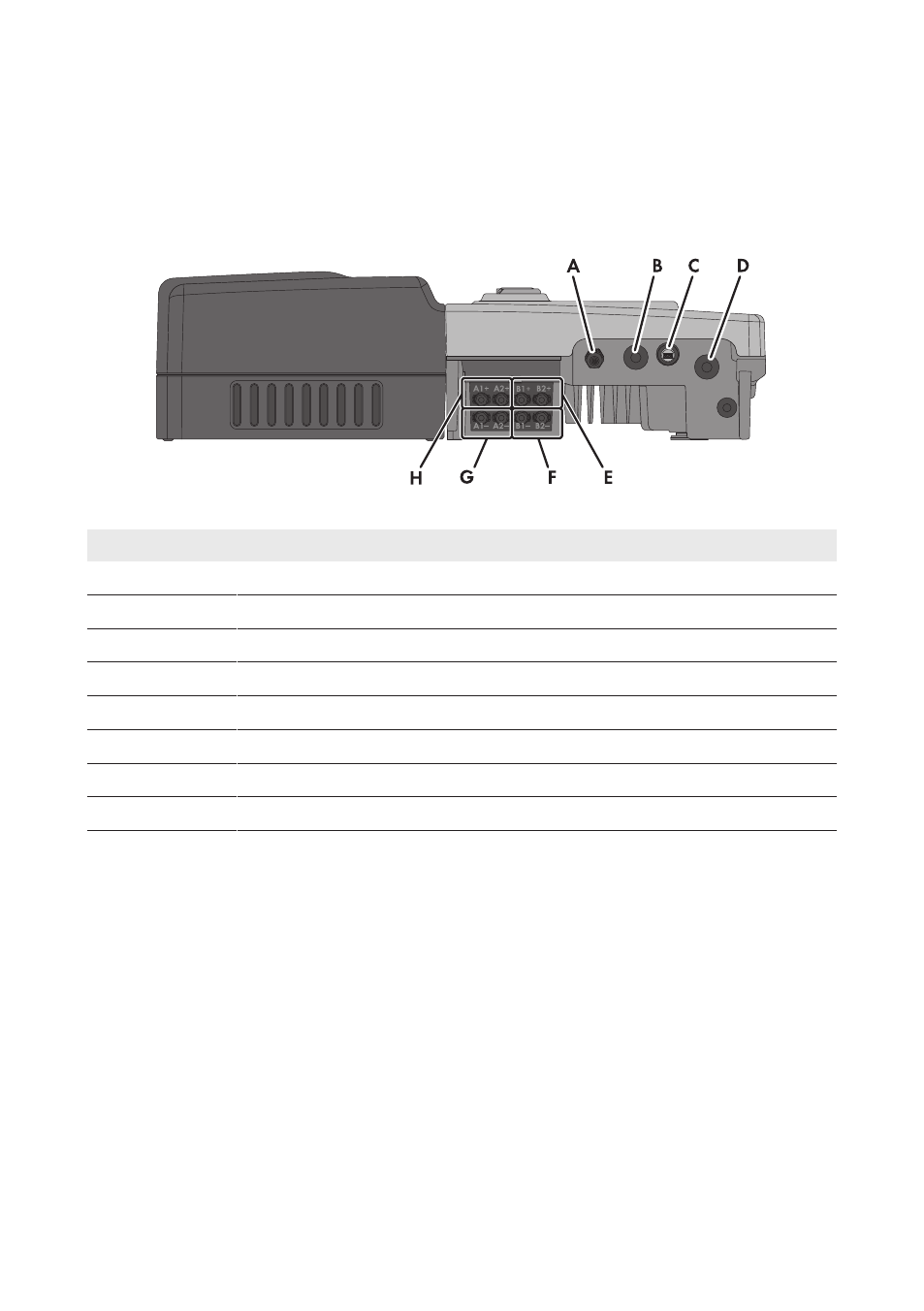

Abbildung 8: Anschlussbereiche und Gehäuseöffnungen an der Unterseite des Wechselrichters
Position
Bezeichnung
A
Kabelverschraubung M20x1,5 für den Anschluss an das Multifunktionsrelais
B
Gehäuseöffnung mit Blindstopfen für Datenkabel
C
USB-Buchse für Service-Zwecke (z. B. Firmware-Update)
D
Gehäuseöffnung für das AC-Kabel
E
Positive DC-Steckverbinder, Eingang B
F
Negative DC-Steckverbinder, Eingang B
G
Negative DC-Steckverbinder, Eingang A
H
Positive DC-Steckverbinder, Eingang A
6 Elektrischer Anschluss
SMA Solar Technology AG
Betriebsanleitung
SB36-50SE-BE-de-11
28
