☐ Die positiven Anschlusskabel der PV-Module müssen mit den positiven DC-Steckverbindern
ausgestattet sein (Informationen zum Konfektionieren der DC-Steckverbinder siehe
Installationsanleitung der DC-Steckverbinder).
☐ Die negativen Anschlusskabel der PV-Module müssen mit den negativen DC-Steckverbindern
ausgestattet sein (Informationen zum Konfektionieren der DC-Steckverbinder siehe
Installationsanleitung der DC-Steckverbinder).
Einsatz von Y-Adaptern zur Parallelschaltung von Strings
Die Y-Adapter dürfen nicht verwendet werden, um den DC-Stromkreis zu unterbrechen.
• Die Y-Adapter nicht in unmittelbarer Umgebung des Wechselrichters sichtbar oder frei
zugänglich einsetzen.
• Um den DC-Stromkreis zu unterbrechen, den Wechselrichter immer wie in diesem
Dokument beschrieben spannungsfrei schalten (siehe Kapitel 10, Seite 55).
6.4.2 PV-Generator anschließen

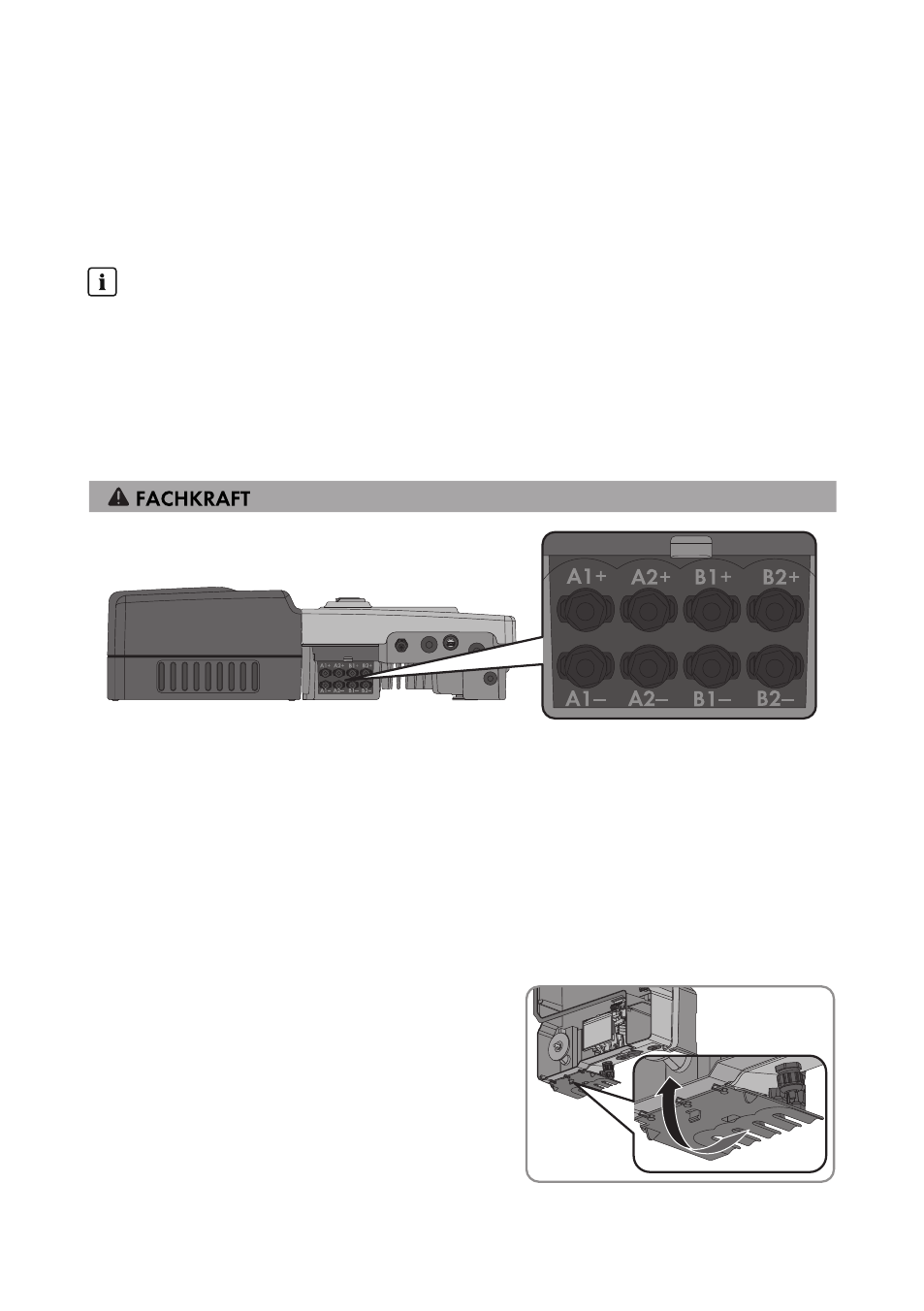

Abbildung 12: Übersicht der DC-Eingänge am Wechselrichter
1. Sicherstellen, dass der Leitungsschutzschalter ausgeschaltet und gegen Wiedereinschalten
gesichert ist.
2. Wenn der Gehäusedeckel montiert ist, den Gehäusedeckel abnehmen:
• Den DC-Lasttrennschalter in Richtung OFF drehen, bis er in Position O einrastet.
• Alle Schrauben des Gehäusedeckels mit einem Innensechskant-Schlüssel (SW 5)
herausdrehen und den Gehäusedeckel abnehmen. Dabei sicherstellen, dass die
Sperrkantscheiben nicht verloren gehen.
3. Sicherstellen, dass kein Erdschluss vorliegt.
4. Den DC-Berührungsschutz hochklappen und
festdrücken, bis er einrastet.
