6.2.2 Wechselrichter an das öffentliche Stromnetz anschließen
Voraussetzungen:
☐ Anschlussbedingungen des Netzbetreibers müssen eingehalten sein.
☐ Netzspannung muss im erlaubten Bereich liegen. Der genaue Arbeitsbereich des
Wechselrichters ist in den Betriebsparametern festgelegt.
Vorgehen:
1. Den Leitungsschutzschalter ausschalten und gegen Wiedereinschalten sichern.
2. Sicherstellen, dass der DC-Lasttrennschalter auf Position O steht.
3. Alle Schrauben des Gehäusedeckels mit einem Innensechskant-Schlüssel (SW 5)
herausdrehen und den Gehäusedeckel abnehmen. Dabei sicherstellen, dass die
Sperrkantscheiben nicht verloren gehen.
4. Klebeband von der Gehäuseöffnung für das AC-Kabel lösen.
5. Kabelverschraubung M32x1,5 mit Gegenmutter an der Gehäuseöffnung anbringen. Dabei
darauf achten, dass die Druckausgleichsmembran nicht beschädigt wird.
6. Überwurfmutter von der Kabelverschraubung abdrehen und über das AC-Kabel führen.
7. Wenn der Außendurchmesser des Kabels zwischen 15 mm und 21 mm beträgt, den inneren
Dichtungsring aus der Kabelverschraubung herausnehmen.
8. Die Sicherungshebel der AC-Klemmleiste bis zum Anschlag nach oben drücken.
9. Das AC-Kabel durch die Kabelverschraubung in den Wechselrichter führen. Dabei darauf
achten, dass die Druckausgleichsmembran nicht beschädigt wird.
10. Das AC-Kabel abmanteln.
11. L und N jeweils 5 mm kürzen.
12. L, N und PE jeweils 18 mm abisolieren.
13.
Brandgefahr beim Anschluss von 2 Leitern an eine Anschlussklemme
Beim Anschluss von 2 Leitern an eine Anschlussklemme kann durch einen schlechten
elektrischen Kontakt ein Brand entstehen.
• Maximal 1 Leiter pro Anschlussklemme anschließen.

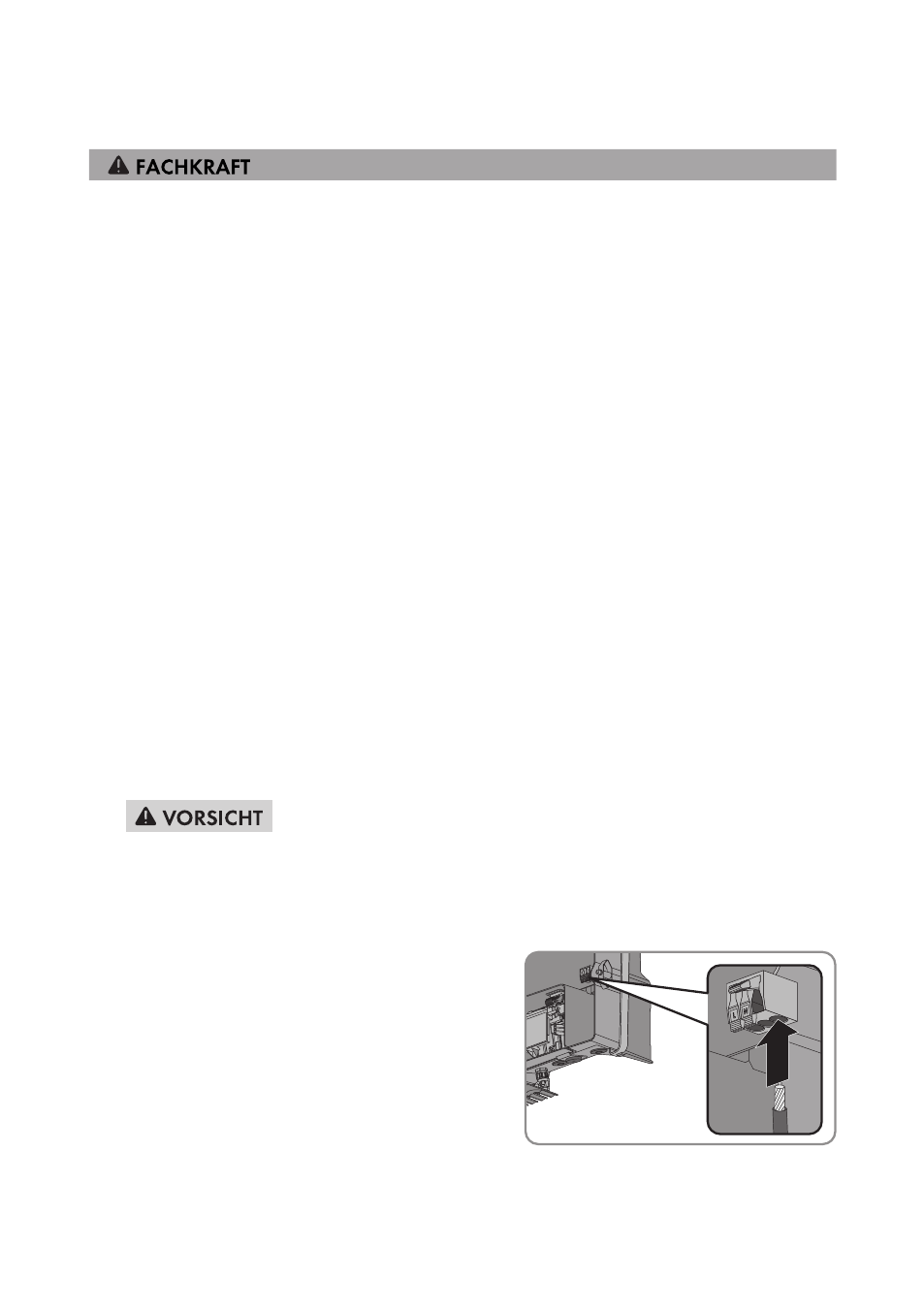

14. PE, N, und L entsprechend der Beschriftung an
die Klemmleiste für das AC-Kabel anschließen
und die Sicherungshebel nach unten drücken.
15. Sicherstellen, dass alle Leiter fest sitzen.
16. Überwurfmutter auf die Kabelverschraubung drehen.
