6.1.2 Innenansicht

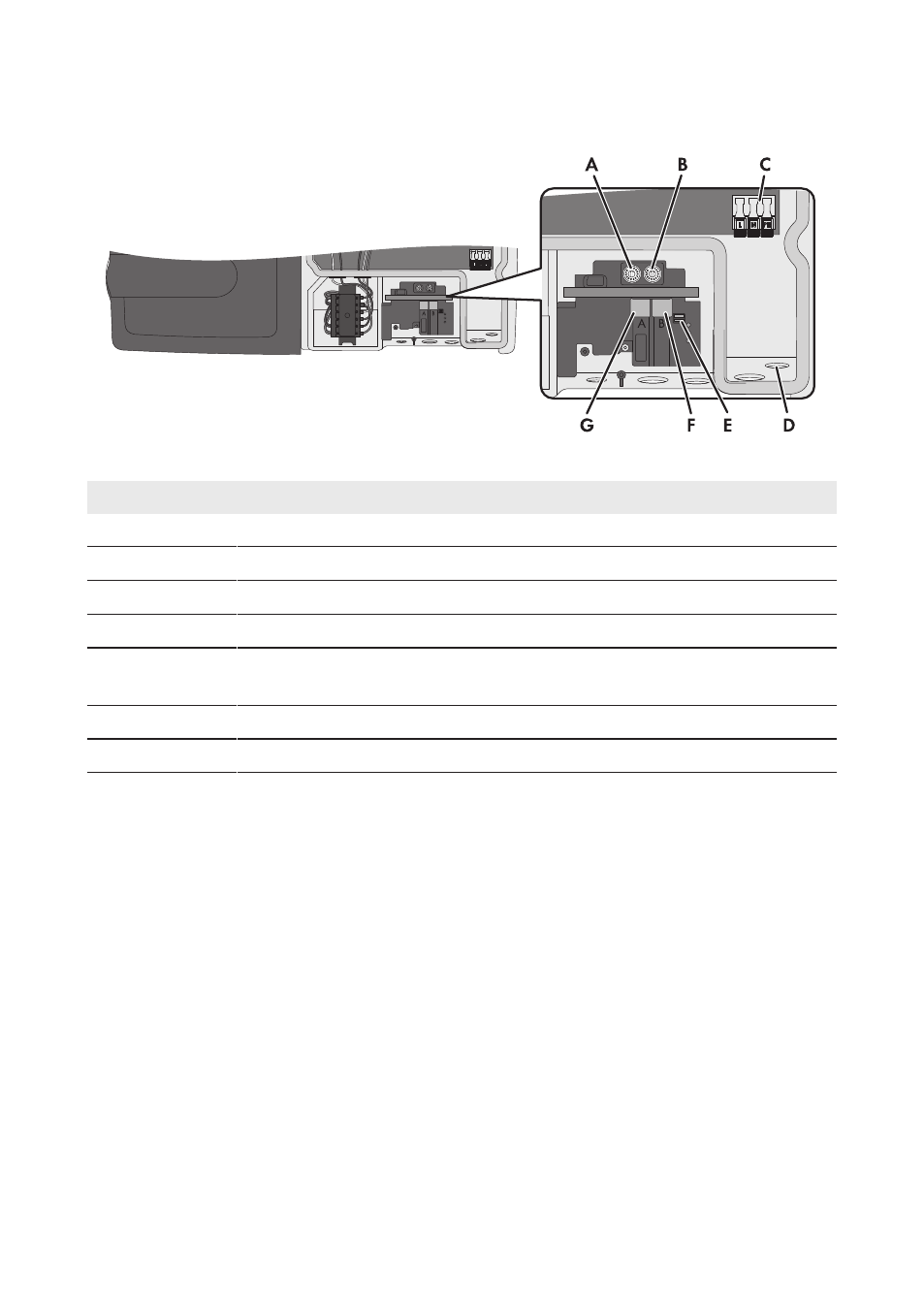

Abbildung 9: Anschlussbereiche im Inneren des Wechselrichters
Position
Bezeichnung
A
Drehschalter A für die Einstellung des Länderdatensatzes
B
Drehschalter B für die Einstellung der Display-Sprache
C
Klemmleiste für das AC-Kabel
D
Druckausgleichsmembran
E
Schalter für das vorübergehende Umstellen der Display-Sprache auf Englisch
(für Service-Zwecke)
F
Netzwerkbuchse B
G
Netzwerkbuchse A
6.2 AC-Anschluss
6.2.1 Voraussetzungen für den AC-Anschluss
Kabelanforderungen:
☐ Außendurchmesser: 12 mm … 21 mm
☐ Leiterquerschnitt: maximal 10 mm²
☐ Abisolierlänge: 18 mm
☐ Das Kabel muss nach den lokalen und nationalen Richtlinien zur Dimensionierung von
Leitungen ausgelegt werden, aus denen sich Anforderungen an den minimalen
Leiterquerschnitt ergeben können. Einflussgrößen zur Kabeldimensionierung sind z. B. der AC-
Nennstrom, die Art des Kabels, die Verlegeart, die Häufung, die Umgebungstemperatur und
die maximal gewünschten Leitungsverluste (Berechnung der Leitungsverluste siehe
).
