SMA Solar Technology AG 5 Montage
Installationsanleitung GridGate20-IA-de-12 17
5 Montage
5.1 Montageort wählen
Anforderungen an den Montageort:
☐ Es muss ein Schalt- oder Zählerschrank vorhanden sein.
☐ Eine Hutschiene muss im Schalt- oder Zählerschrank montiert sein.
☐ Die Hutschiene muss 35 mm breit und mindestens 235 mm lang sein.
☐ Im Schalt- oder Zählerschrank müssen 12 TE (Teilungseinheiten) frei sein.
☐ Maximale Kabellängen müssen eingehalten werden können (siehe Kapitel 6.3).
☐ Der Montageort muss sich für Gewicht und Abmessungen des SMA Grid Gate eignen (siehe
Kapitel 11 „Technische Daten“, Seite 54).
☐ Die Umgebungsbedingungen am Montageort müssen sich für den Betrieb des SMA Grid Gate
eignen (siehe Kapitel 11 „Technische Daten“, Seite 54).
☐ Der Montageort muss jederzeit frei und sicher zugänglich sein, ohne dass zusätzliche Hilfsmittel
(z. B. Gerüste oder Hebebühnen) notwendig sind. Andernfalls sind eventuelle Service-Einsätze
nur eingeschränkt möglich.
Zulässige Montageposition einhalten:
• Das SMA Grid Gate so montieren, dass die Lüftungsgitter nach oben und nach unten zeigen.
Dadurch ist eine optimale Belüftung gewährleistet und das SMA Grid Gate überhitzt nicht.
Mindestabstände einhalten:

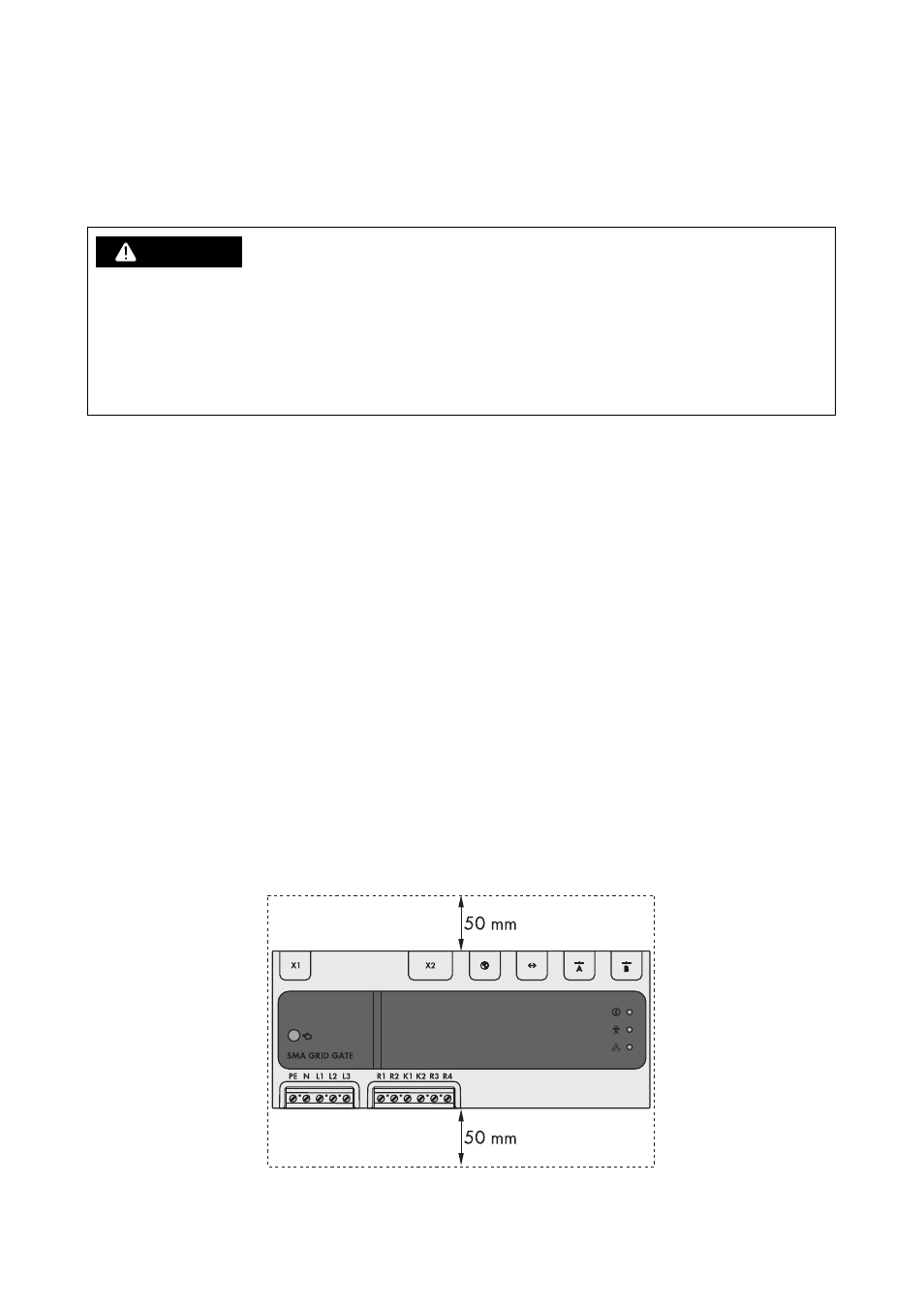

Abbildung 9: Mindestabstände
(&'")3
Lebensgefahr durch Stromschlag beim Berühren der Schraubklemmen des
SMA Grid Gate
An den Schraubklemmen des SMA Grid Gate liegen hohe Spannungen an, wenn das
SMA Grid Gate in Betrieb ist. Die Schraubklemmen haben keinen Berührungsschutz.
• Das SMA Grid Gate muss in einem Schalt- oder Zählerschrank montiert werden.
