SMA Solar Technology AG 6 Anschluss
Installationsanleitung GridGate20-IA-de-12 29
6.9 Kuppelschalter an SMA Grid Gate anschließen
Zusätzlich benötigtes Material (nicht im Lieferumfang enthalten):
☐ Bei einer Anlagenleistung größer 6 kWp bis 20 kWp muss 1 Kuppelschalter für die
Netztrennung vorhanden sein.
☐ Bei einer Anlagenleistung größer 20 kWp müssen 2 Kuppelschalter für die Netztrennung
vorhanden sein.
☐ Starre oder flexible Kabel (Kabelanforderungen für digitalen Ausgang siehe Kapitel 6.3)
☐ Bei flexiblen Kabeln: Aderendhülsen mit Isolierung
☐ 3-phasiger Leitungsschutzschalter für das SMA Grid Gate: maximal 16 A
Anforderungen an die Kuppelschalter:
☐ Die Kuppelschalter sind entsprechend der Anlagenleistung ausgelegt.
☐ Kategorie der Kuppelschalter bei Anlagen mit Bereitstellung von Blindleistung: AC3.
☐ Kategorie der Kuppelschalter bei Anlagen ohne Bereitstellung von Blindleistung: AC1.

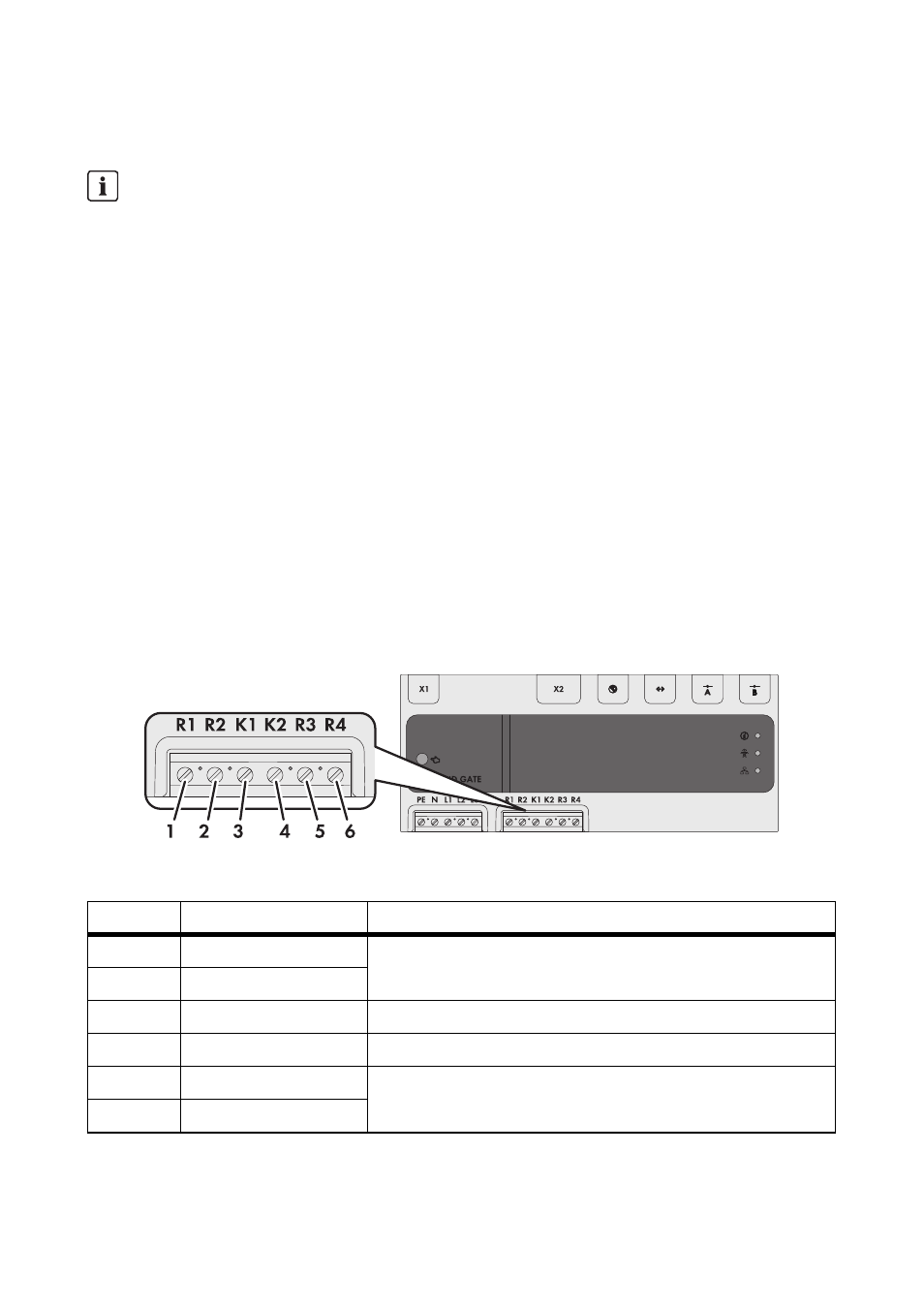

Abbildung 15: Pin-Belegung am Anschluss R1 R2 K1 K2 R3 R4
Sicherstellung der Versorgung der Kuppelschalter ist nicht gewährleistet
Das SMA Grid Gate stellt die Versorgungsspannung der externen Kuppelschalter nicht sicher.
• Stellen Sie eine unterbrechungsfreie Spannungsversorgung der externen Kuppelschalter
sicher.
Pin Pin-Belegung Erklärung
1 R1 Potentialfreier Schaltkontakt (Schließer) zur Steuerung des
Kuppelschalters 1*
* maximal 6 A, nicht kurzschlussfest
2 R2
3 K1 Rückmeldekontakt für Kuppelschalter 1
4 K2 Rückmeldekontakt für Kuppelschalter 2
5 R3 Potentialfreier Schaltkontakt (Schließer) zur Steuerung des
Kuppelschalters 2*
6 R4
