6 Anschluss
SMA Solar Technology AG
30
GridGate20-IA-de-12
Installationsanleitung
Anschlussplan ohne Rückmeldekontakt

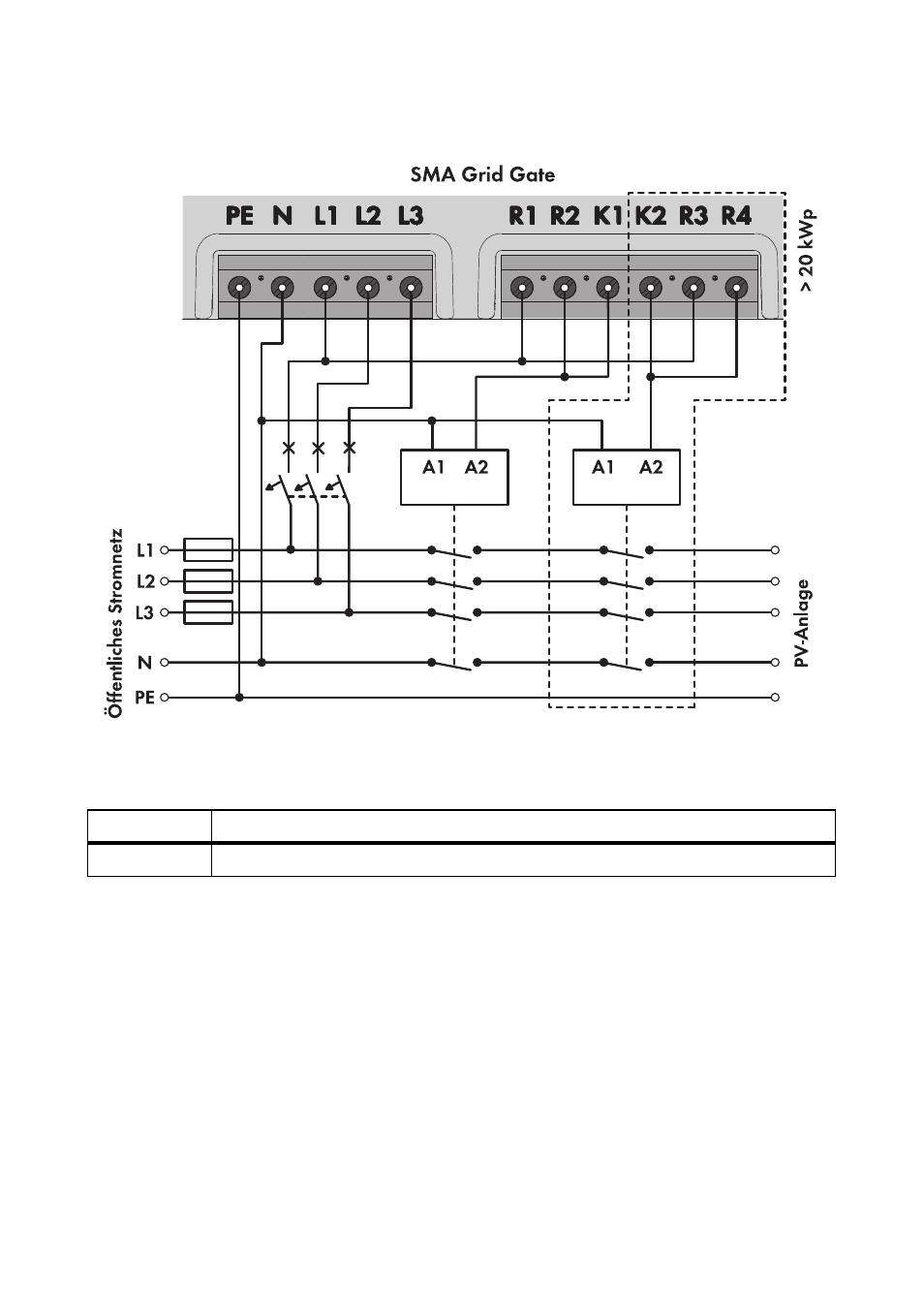

Abbildung 16: Anschlussplan ohne Rückmeldekontakt: Für Anlagen größer 6 kWp bis 20 kWp mit
1 Kuppelschalter und für Anlagen größer 20 kWp mit 2 Kuppelschaltern
Position
Bezeichnung
A1, A2
Anschluss der Kuppelschalter
