6 Anschluss
Installationsanleitung
GridGate20-IA-de-12
31
Anschlussplan mit Rückmeldekontakt

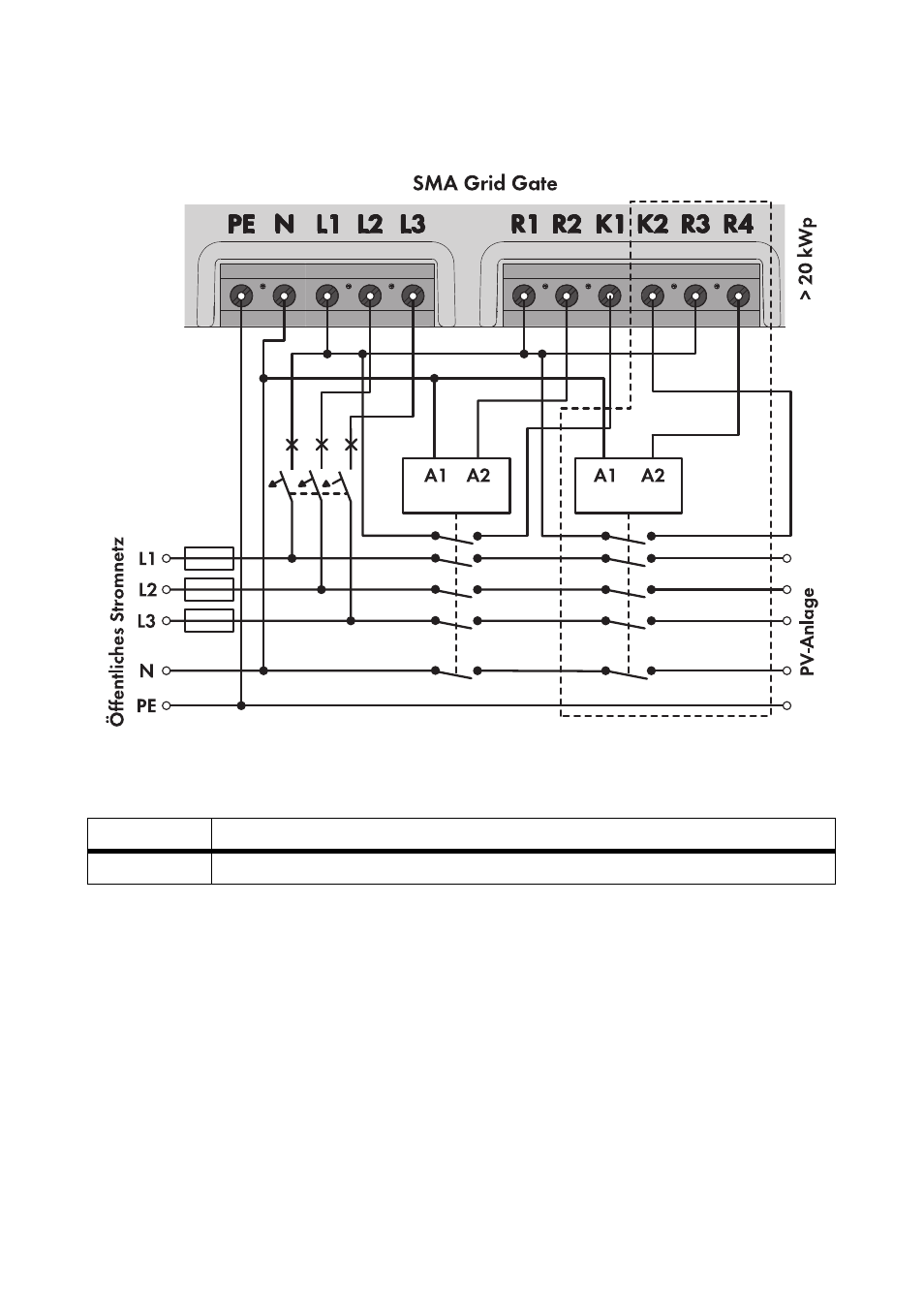

Abbildung 17: Anschlussplan mit Rückmeldekontakt: Für Anlagen ab größer 6 kWp bis 20 kWp mit
1 Kuppelschalter und für Anlagen größer 20 kWp mit 2 Kuppelschaltern
Position
Bezeichnung
A1, A2
Anschluss der Kuppelschalter
