6.4 Pin-Belegung der Netzwerkanschlüsse

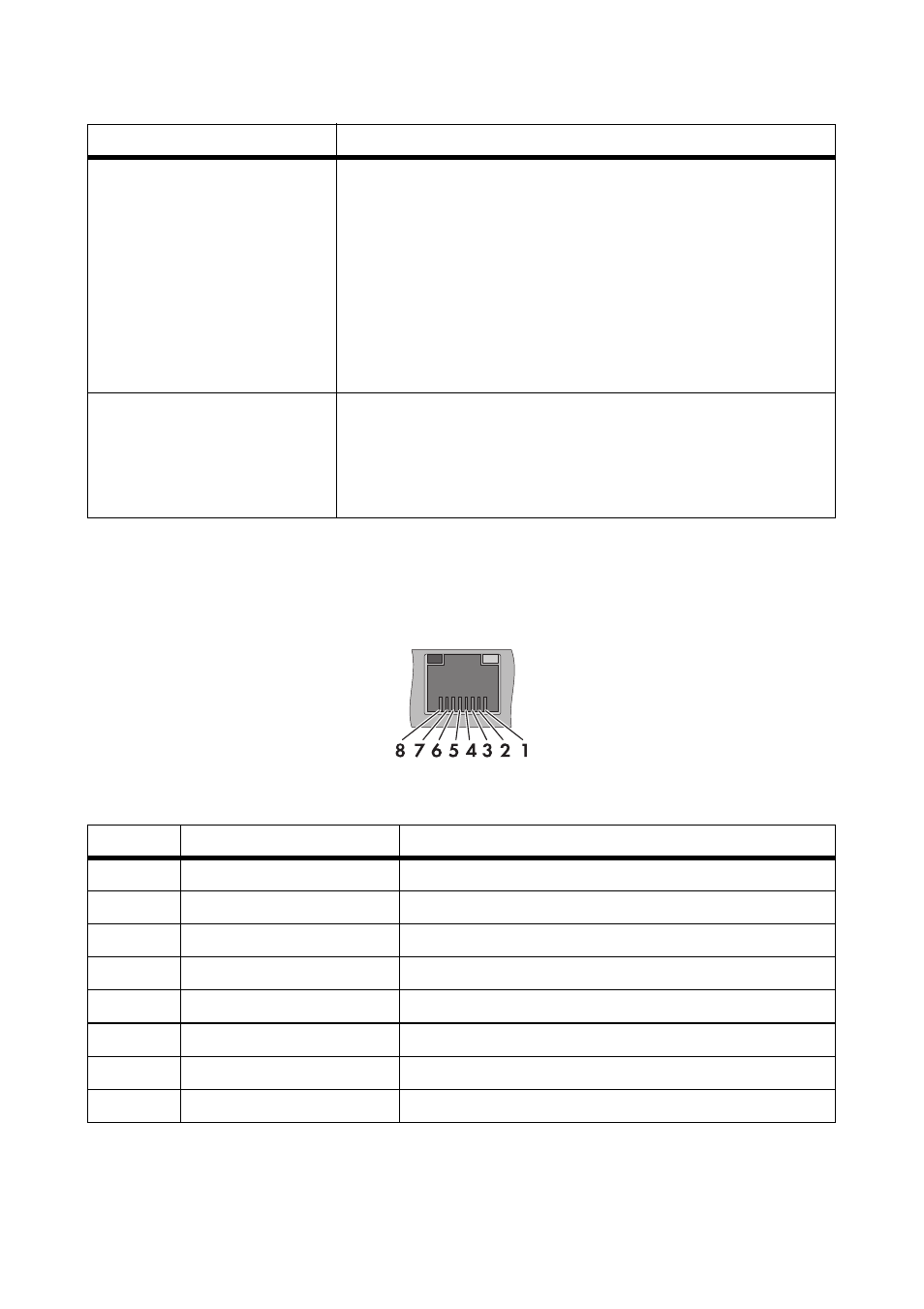

Abbildung 11: Pin-Belegung der Netzwerkanschlüsse

Kuppelschalter
(Digitaler Ausgang)

☐ Adernanzahl für Kuppelschalter ohne Rückmeldekontakt:

Mindestens 2

☐ Adernanzahl für Kuppelschalter mit Rückmeldekontakt:

Mindestens

3

☐ Leiterquerschnitt** :

– starr 0,2 mm

2

… 4 mm

2

– flexibel 0,2 mm

2

…2,5 mm

2

☐ Maximale Kabellänge: 3 m

Öffentliches Stromnetz

☐ Leiterquerschnitt**:

– starr 0,2 mm

2

… 4 mm

2

– flexibel 0,2 mm

2

… 2,5 mm

2

☐ Maximale Kabellänge: 30 m

* Bezeichnung nach älterer Norm

** Der benötigte Leiterquerschnitt richtet sich nach dem verwendeten Leitungsschutzschalter.

Pin

Pin-Belegung

Erklärung

1

TX +

Data Out +

2

TX −

Data Out −

3

RX +

Data In +

4

Nicht belegt

Nicht belegt

5

Nicht belegt

Nicht belegt

6

RX −

Data In −

7

Nicht belegt

Nicht belegt

8

Nicht belegt

Nicht belegt

Anschluss

Kabelanforderungen
