6.5.3 SMA Grid Gate über digitale Eingänge an
Netzbetreibergateway anschließen
Voraussetzung:
☐ Es muss ein Netzbetreibergateway mit einer digitalen Signalquelle vorhanden sein (z. B.
Rundsteuerempfänger).
Zusätzlich benötigtes Material (nicht im Lieferumfang enthalten):
☐ Starre oder flexible Kabel (Kabelanforderungen für digitalen Eingang siehe Kapitel 6.3)
☐ Bei flexiblen Kabeln: Aderendhülsen mit Isolierung

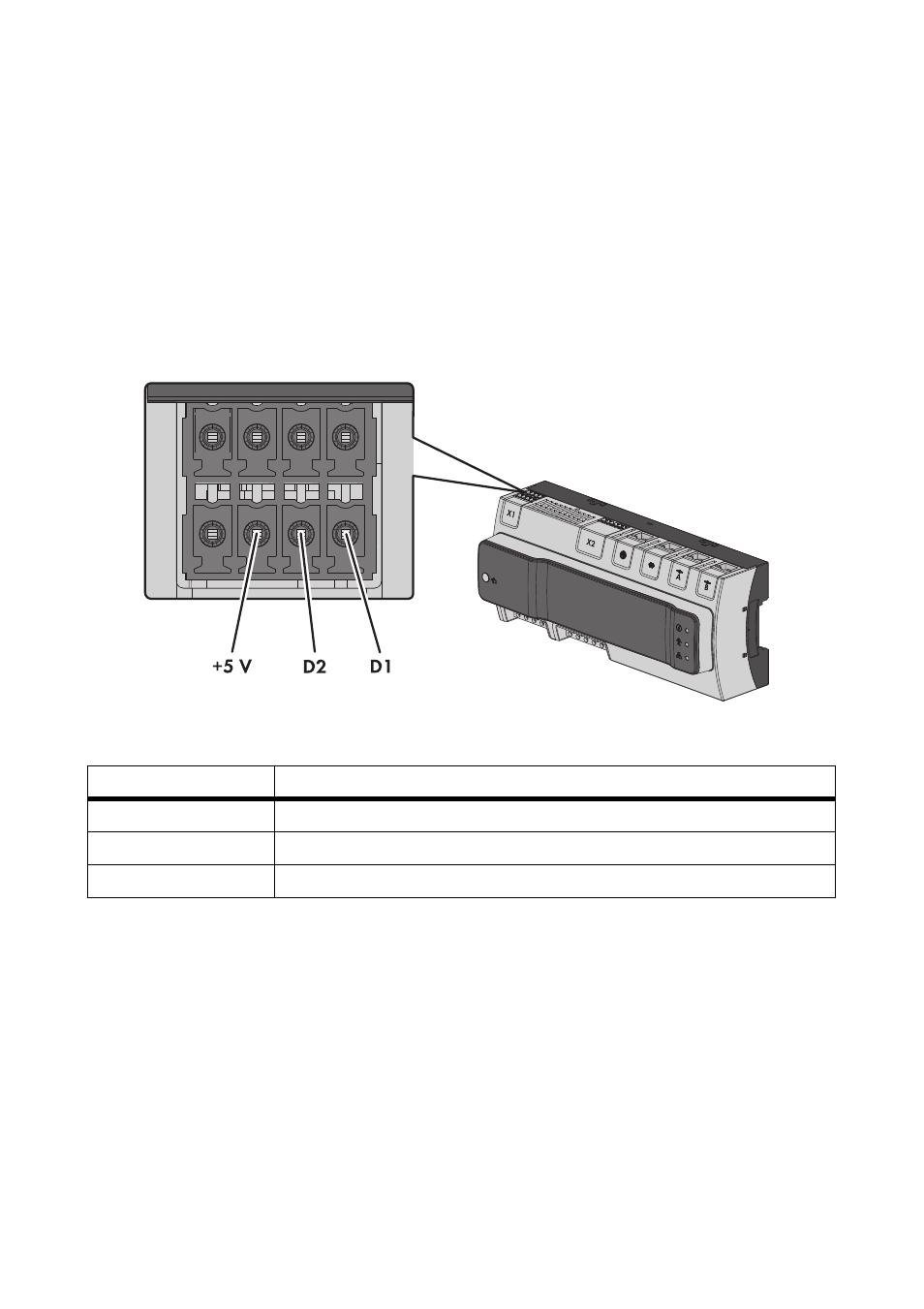

Abbildung 12: Pin-Belegung am Anschluss X1
Die anderen Pins haben keine Funktion und sind für zukünftige Anwendungen reserviert.
Vorgehen:
1. Ein Kabelende an den 4-poligen Stecker anschließen:
• 40 mm des Kabelmantels entfernen.
• Nicht benötigte Adern bis zum Kabelmantel kürzen.
• Adern 6 mm abisolieren.
• Bei flexiblen Kabeln Aderendhülsen auf die Kabelenden pressen.
• Leitereinführungen des 4-poligen Steckers mit einem Schraubendreher entriegeln und die
Adern in die Leitereinführung stecken. Dabei die Aderfarben notieren.
• Sicherstellen, dass die Adern fest in den Leitereinführungen des 4-poligen Steckers sitzen.
Pin-Belegung Erklärung
D1 Digitaler Eingang für Schnellabschaltung
D2 Digitaler Eingang für Frequenzeinengung
+5 V Gemeinsames +5 V Spannungspotential für alle digitalen Eingänge
