SMA Solar Technology AG
Elektrischer Anschluss
Installationsanleitung
AS-BoxM-IDE091711
15

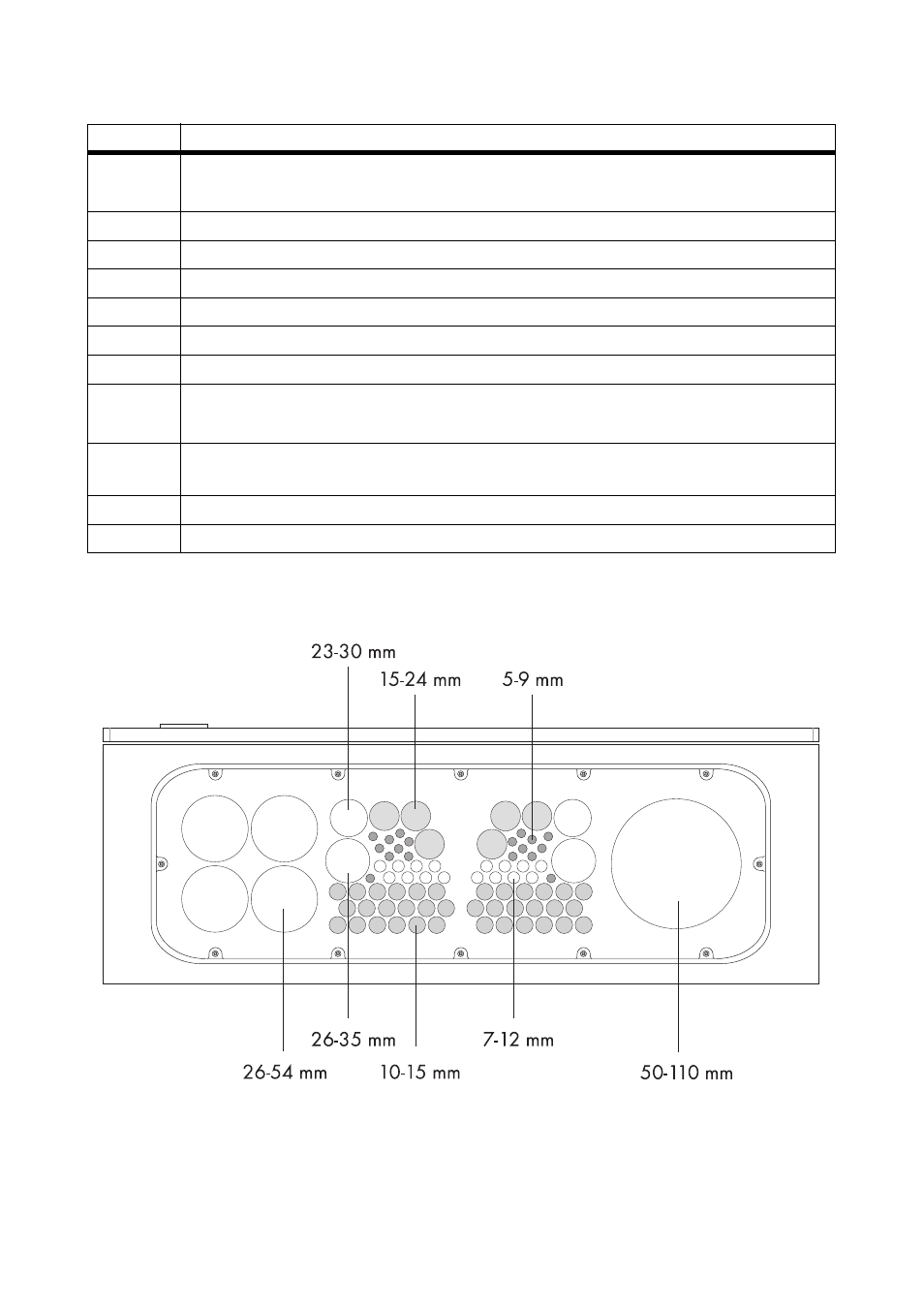

5.1.2 Außenansicht
Objekt
Beschreibung
A
Schraubsicherungselemente „F5 Backup Loads“ für den Anschluss der Verbraucher
(L1, L2, L3)
B
Anschlussklemme „X3/Backup Loads“ für den Anschluss der Verbraucher (N, PE)
C
Anschlussklemme „X4/PV System“ für den Anschluss der PV-Anlage
D
Anschlussklemme „X5/PV Meter“ für den Anschluss des Einspeisezählers
E
Anschlussklemme „X1/Load Meter“ für den Anschluss des Bezugszählers
F
Anschlussklemme „X2/SBU5000“ für den Anschluss des Sunny Backup
G
Anschlussklemmen „X7/Feed in Signal“ für Einspeisung aus der Batterie
H
Anschlussklemme „Generator“ für den Anschluss des Generators (N, PE)
(optional)
I
Schraubsicherungselement „F6 Generator“ für den Anschluss des Generators (L1)
(optional)
J
RJ45-Buchse für Steuer- u. Messleitung
K
RJ45-Buchse für Kommunikationsleitung
