Elektrischer Anschluss SMA Solar Technology AG
16 AS-BoxM-IDE091711 Installationsanleitung
5.2 Verbraucher anschließen
Die Leitungen der Verbraucher werden in der Automatic Swtich Box über Sicherungselemente geführt.
Diese Sicherungen sind erforderlich, um die abgehende Leitung im Inselnetz-Betrieb bei Überlast zu
schützen. Beachten Sie, dass im Inselnetz-Betrieb sowohl der Sunny Backup als auch die PV-Anlage
die Verbraucher versorgen können und die vorgeschaltete Sicherung auf der Netzseite nicht wirkt.
Bestimmen Sie anhand der Verlegeart der Leitung und den Installationsbedingungen die notwendige
Sicherungsstärke und setzen Sie entsprechende Sicherungseinsätze ein. Die maximal einsetzbaren
Sicherungseinsätze D02 mit einem Nennstrom von 35 A sind im Lieferumfang enthalten.
Leitungsanforderungen
Leitungs- und Verlegeart müssen für den Einsatz und den Verwendungsort geeignet sein.
GEFAHR!
Lebensgefahr durch Rückspeisung vom Sunny Backup-System in das öffentliche
Netz.
Im Backup-Fall kann es zu Rückspeisungen über die Backup-Phase und den 3-phasigen
Verbraucher in das öffentliche Netz kommen.
Die Einspeisung der PV-Anlage und gegebenenfalls aus dem Dieselgenerator erfolgt bei
Netzausfall jedoch ausschließlich auf der Phase L1.
• Beim Anschluss von 3-phasigen Verbrauchern, bei denen Wicklungen oder
Widerstände im Dreieck verschaltet sind, immer alle drei Phasen an der Automatic
Switch Box anschließen.
Selektivität der Schmelzsicherungen
In ungünstigen Konstellationen (z. B. zweimal der gleiche Sicherungswert in Reihe) kann
es vorkommen, dass keine Selektivität der einzufügenden Schmelzsicherungen zu vor- oder
nachgeschalteten Sicherungen erzielt werden kann. Dies ist bei der Komplexität des Sunny
Backup-Systems mit mehreren einspeisenden Quellen nicht vermeidbar.
Aderendhülsen
Setzen Sie bei Verwendung von feindrähtigen Leitungen Aderendhülsen ein.
Dies gilt nur für die Leitung, die an das Sicherungselement „F5 Backup Loads“
angeschlossen wird.

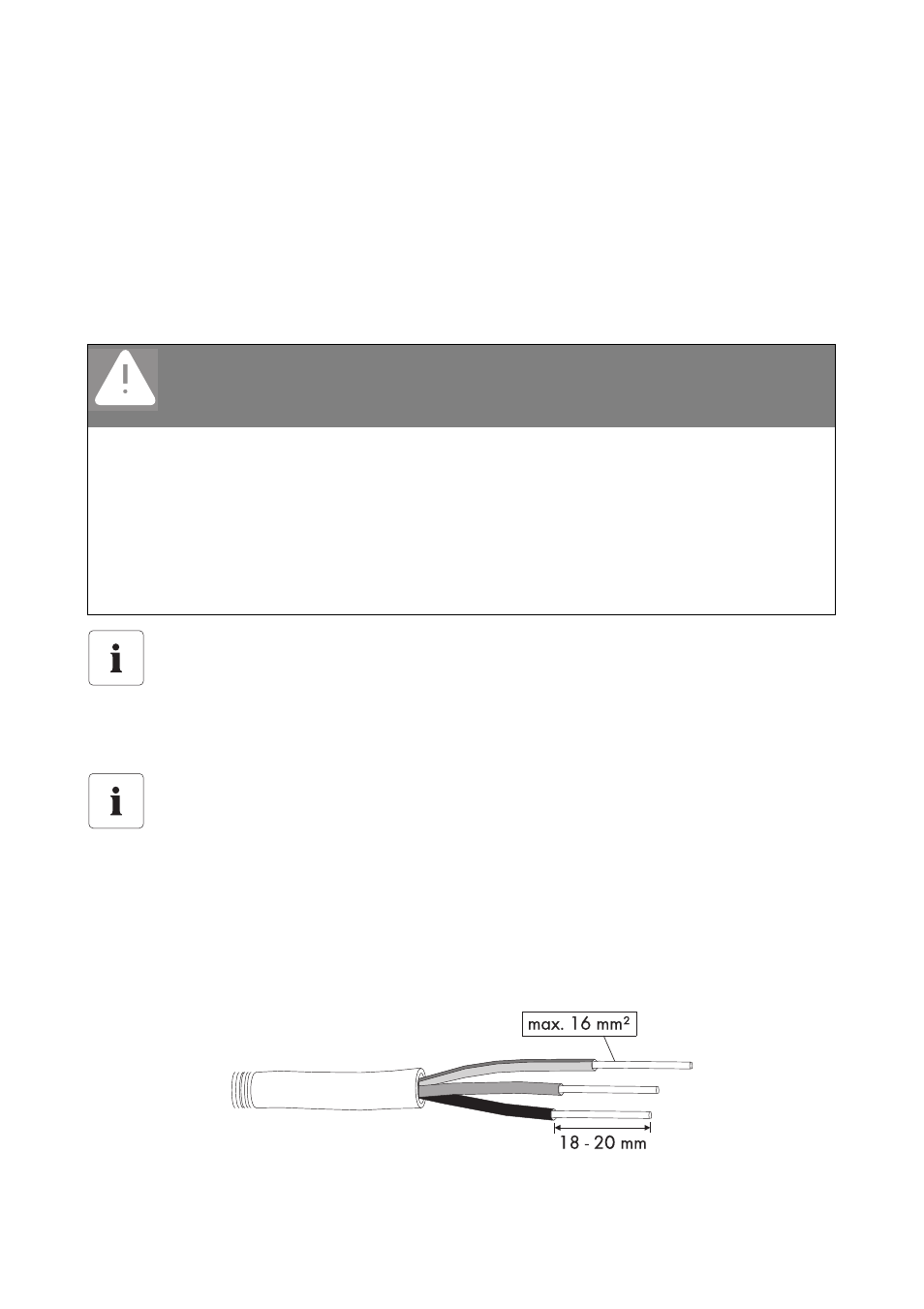

Leitungsquerschnitt
