5.9 Kommunikation

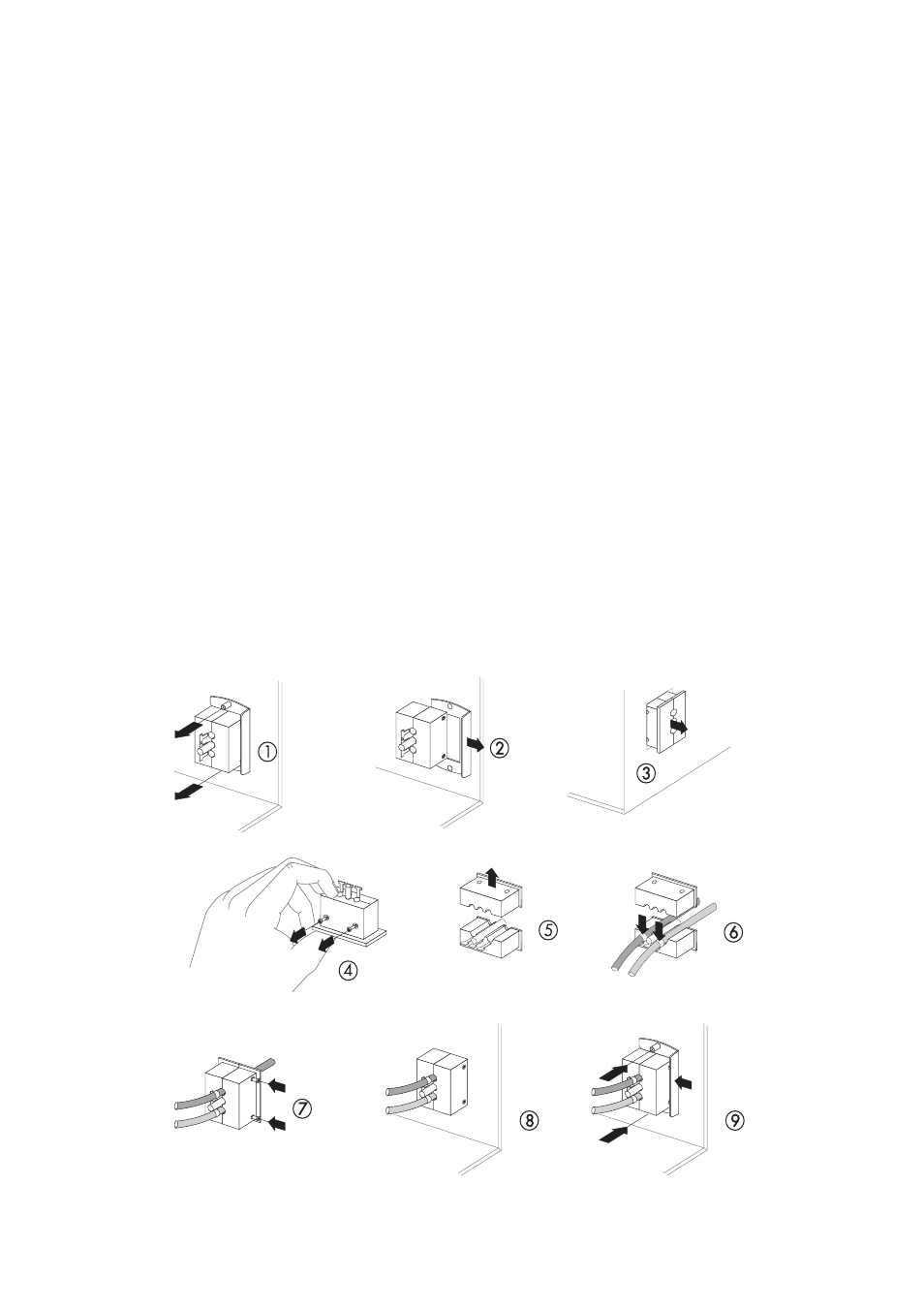

Vorbereitende Arbeiten:
1. Schrauben der Befestigungsplatte der zweiteiligen Kabeldurchführung im Inneren der
Automatic Switch Box lösen.
2. Befestigungsplatte entfernen und zur Seite legen.
3. Kabeldurchführung aus dem Gehäuse entfernen.
4. Schrauben der zweiteiligen Kabeldurchführung lösen.
5. Die Hälfte ohne die T-förmigen Befestigungsstege abnehmen.
6. Kommunikationsleitung und Steuer- und Messleitung mit ausreichender Leitungslänge von der
Druchführung bis zur gewünschten Anschlussstelle in die Hälfte der Kabeldurchführung mit den
T-förmigen Befestigungsstegen legen und mit Kabelbindern fixieren.
7. Beide Hälften wieder zusammenschrauben. Schrauben handfest anziehen.
Die Leitungen sowie der Platzhalter (Kunststoff-Stab) müssen fest zwischen die beiden Seiten der
zweiteiligen Kabeldurchführung gepresst sein. Nur so ist die Dichtigkeit des Gehäuses
gewährleistet.
8. Kabeldurchführung inklusive Kabel in das Gehäuse einsetzen.
9. Befestigungsplatte der zweiteiligen Kabeldurchführung aufstecken und handfest festschrauben.
☑ Die Leitungen sind in die Automatic Swtich Box geführt.
