SMA Solar Technology AG Sicherheit
Installationsanleitung AS-BoxM-IDE091711 7
2 Sicherheit
2.1 Bestimmungsgemäße Verwendung
Die Automatic Switch Box ist eine Komponente eines Sunny Backup-Systems M. Bei Netzausfall trennt
die Automatic Switch Box die PV-Anlage und die Verbraucher vom öffentlichen Netz und verbindet
diese mit dem Sunny Backup. In der Automatic Switch Box wird ferner bei Netzausfall die Einbindung
des optionalen Generators in das Inselnetz realisiert.

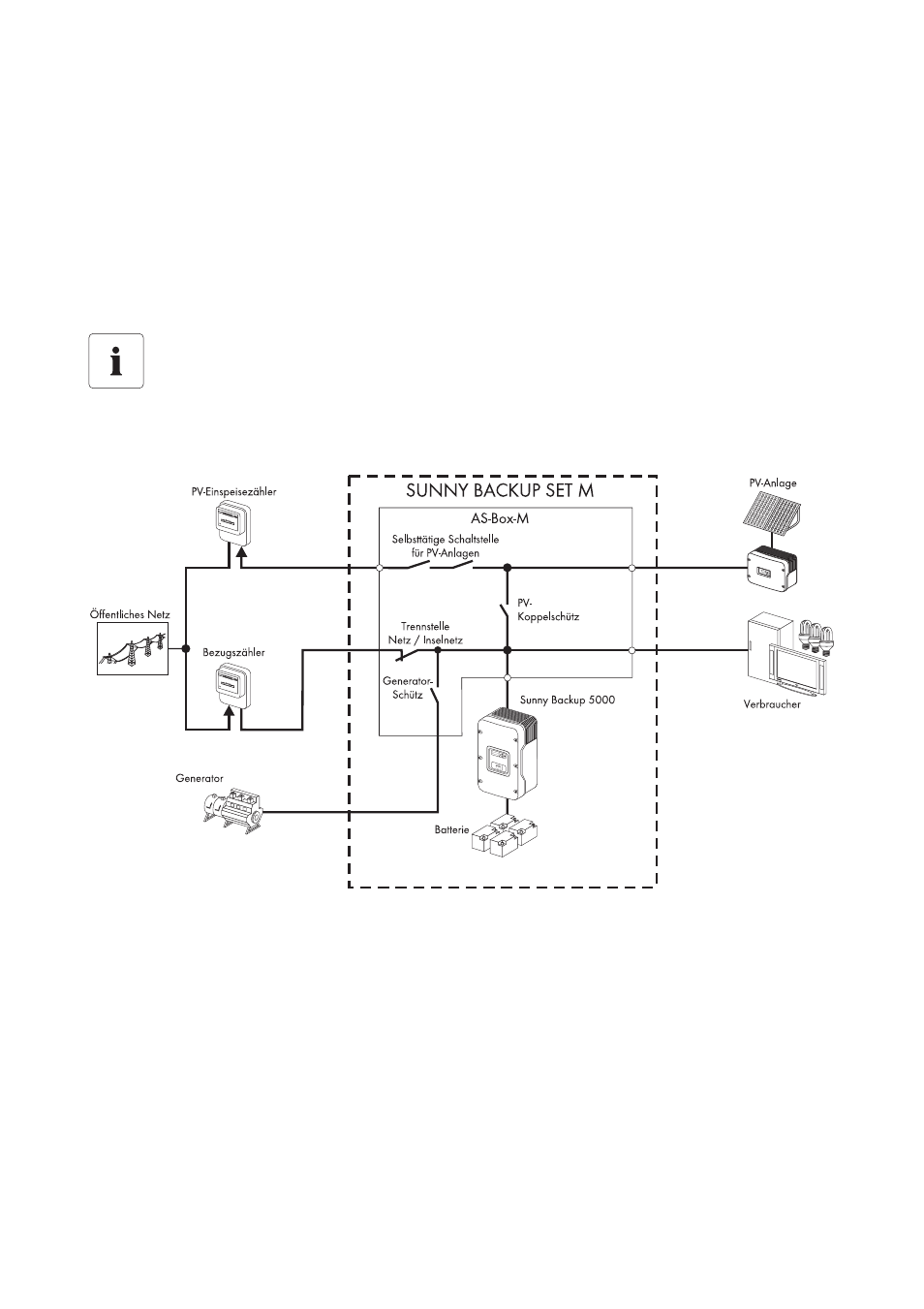

Prinzip einer Automatic Switch Box in einem Sunny Backup-System
Die Automatic Switch Box darf nur in Verbindung mit einem Sunny Backup in Betrieb genommen
werden. Der Sunny Backup wertet die in der Automatic Switch Box aufgenommen Daten aus und
koordiniert alle Schalthandlungen.
Die maximalen Anschlussleistungen der einzelnen Abgänge (z. B. maximal anschließbare AC PV-
Leistung: 5,7 kW) in der Automatic Switch Box dürfen nicht überschritten werden.
Verwenden Sie die Automatic Switch Box nicht für andere Zwecke, als hier beschrieben.
Abweichende Verwendungsdaten, Umbauten sowie Einbau von Bauteilen lassen die
Gewährleistungsansprüche und die Betriebserlaubnis erlöschen.
Anschlussbedingungen
Das Sunny Backup-System ist nur für TN-Netze zertifiziert und darf daher nicht in TT-Netze
installiert werden.
