Vorgehensweise beim Anschluss
1. Geeignete Leitungsdurchführung für die Leitung des Einspeisezählers wählen und mit einem
spitzen Gegenstand durchstechen.
Die Leitung muss nach dem Einführen von der Durchführung dicht umschlossen sein.
2. Leitung des Einspeisezählers durch die Leitungsdurchführung in das Innere der Automatic Switch
Box ziehen.

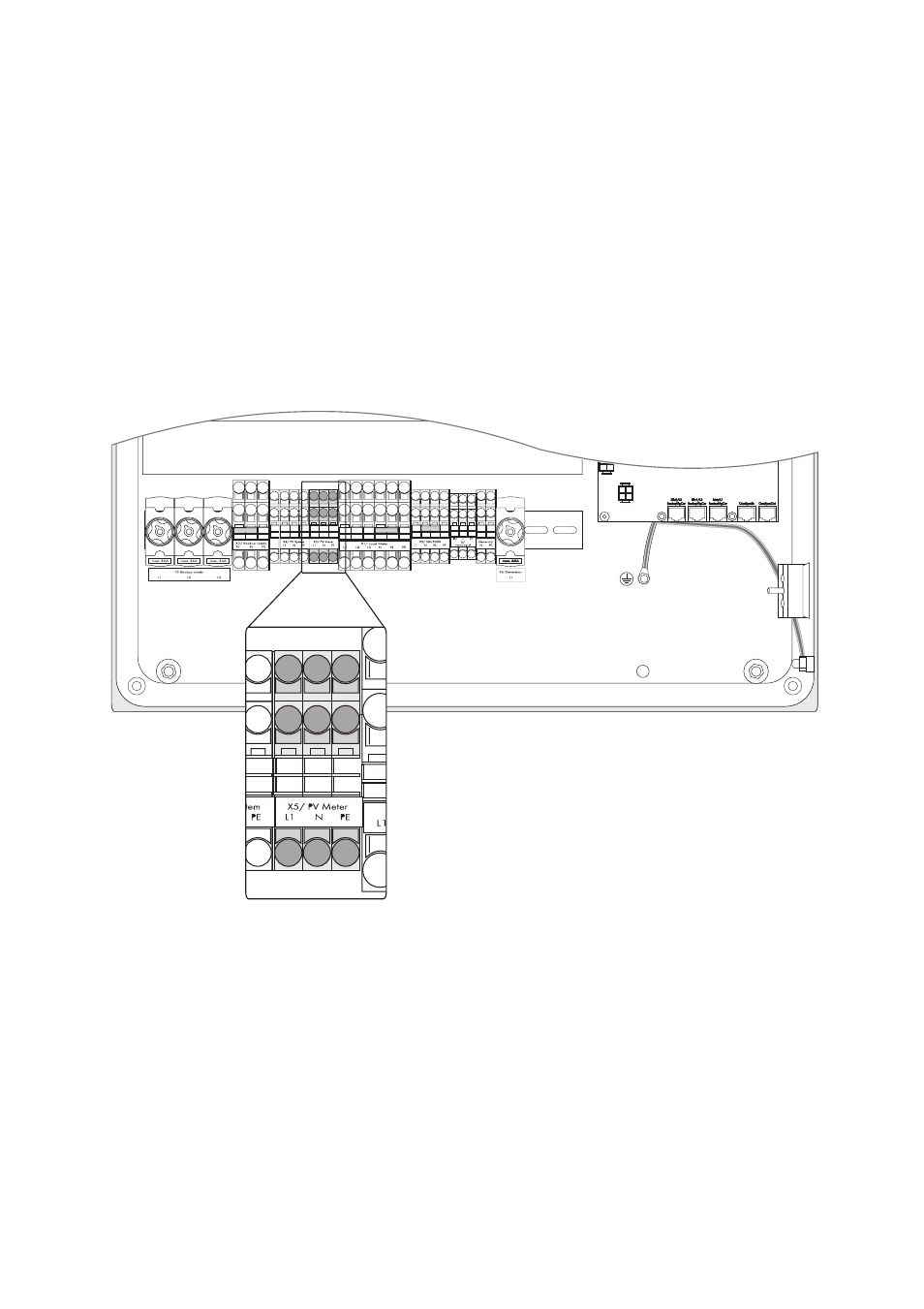

3. PE entsprechend der Beschriftung an die Anschlussklemme „X5/PV Meter“ anschließen.
4. L1 und N entsprechend der Beschriftung an die Anschlussklemme „X5/PV Meter“ anschließen.
☑ Der Einspeisezähler ist an der Automatic Switch Box angeschlossen.
