SMA Solar Technology AG
Elektrischer Anschluss
Installationsanleitung
AS-BoxM-IDE091711
35
5.9.2 Kommunikationsleitung anschließen
Die Automatic Switch Box wird durch den Sunny Backup über einen CAN-Bus gesteuert.
Vorgehensweise beim Anschluss

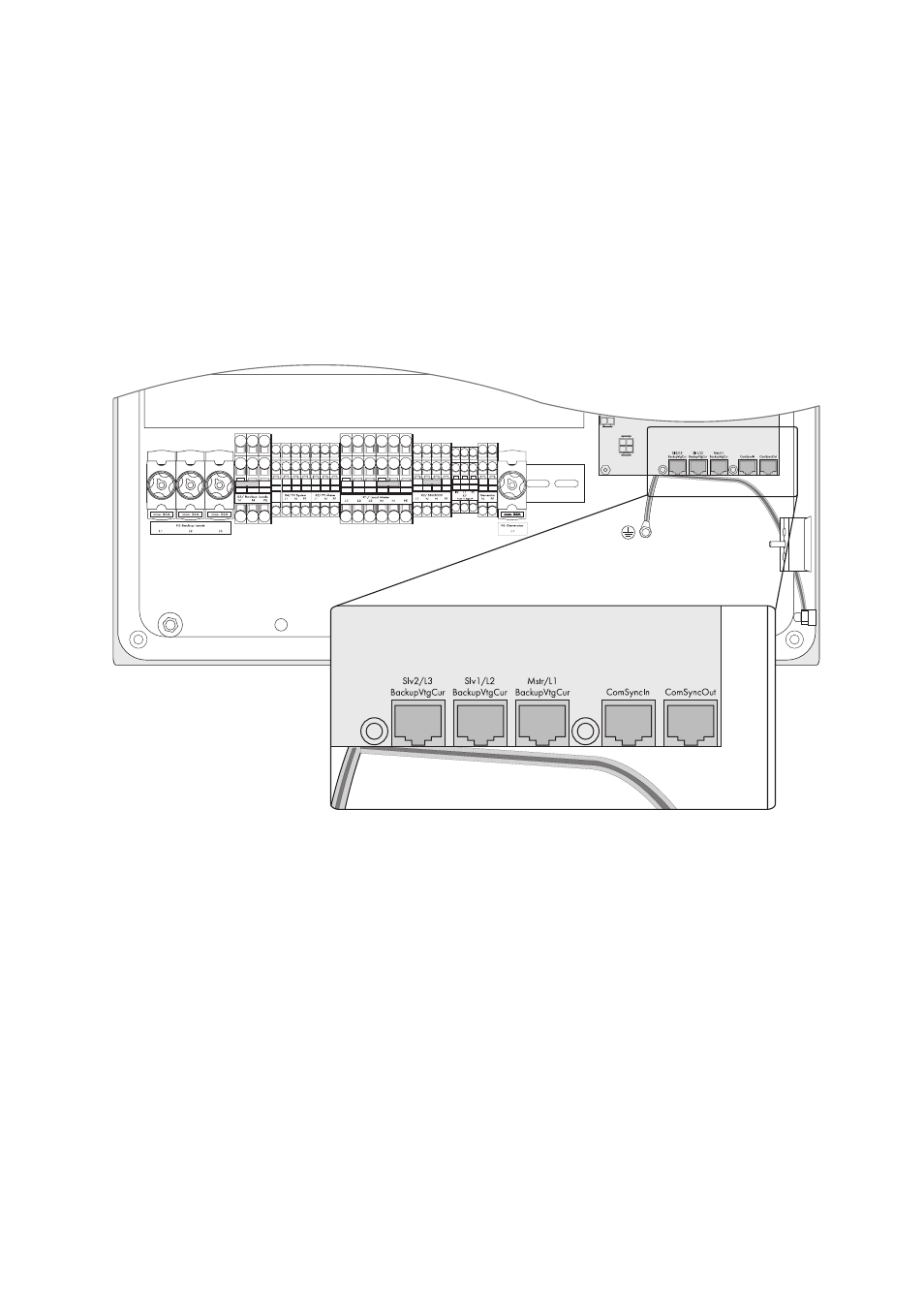

Stecken Sie die Kommunikationsleitung (schwarz) in die „ComSyncIn“-Buchse auf der Platine im
Inneren der Automatic Swich Box. Lassen Sie den Abschlusswiderstand in der „ComSyncOut“-Buchse
gesteckt.
☑ Die Kommunikationsleitung ist angeschlossen.
