4 Übersicht
4.1 Gerätebeschreibung

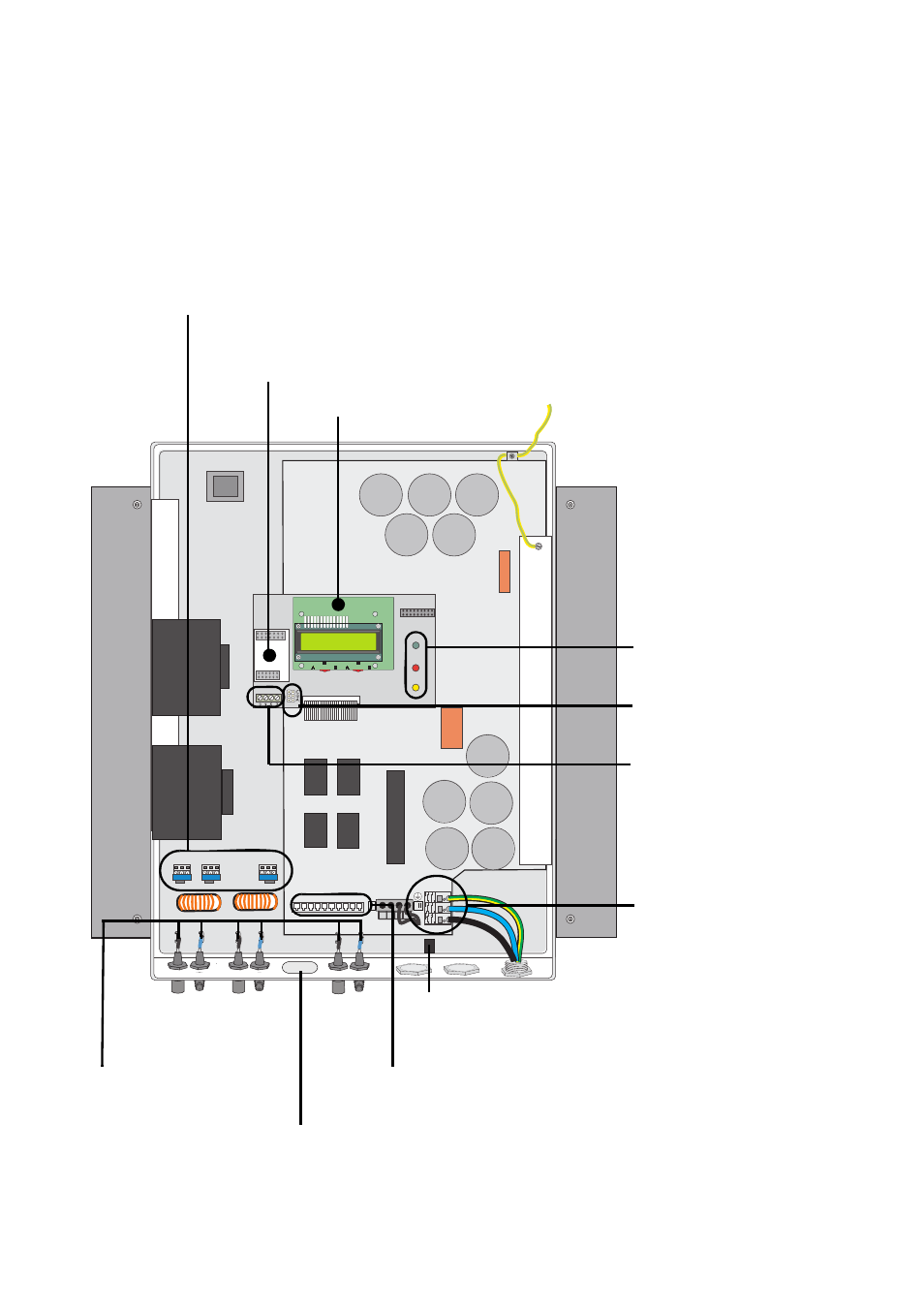

Im folgenden Übersichtsbild sind die unterschiedlichen Komponenten und Anschlussbe-
reiche des geöffneten Sunny Boy schematisch dargestellt:
Varistoren, Kapitel 10
Steckplatz für Kommunikation (RS232, RS485,
NLM Piggy-Back, Funk), Kapitel 12
Sunny Display
LEDs zur Betriebszu-
standsanzeige
Jumper Steckplatz für
die Kommunikation
Kommunikations-
anschluss
Steckplatz für das PLC Leistungsteil (not-
wendig für Netzleitungskommunikation)
PV-Eingangsstecker
(DC), Kapitel 6.2.2
Steckplatz für den DC-Lasttrenner
Electronic Solar Switch
Flachstecker für die Erdung des Kabelschirms
bei RS232 und RS485 Kommunikation
Anschlussklemmen
(AC), Kapitel 6.2.1
