SMA Technologie AG Voraussetzungen für die Installation
Installationsanleitung SBTLHCMS-IDE080411 Seite 13
5 Voraussetzungen für die Installation
Überprüfen Sie, ob die im Folgenden aufgeführten Voraussetzungen gegeben sind, be-
vor Sie den Sunny Boy einbauen und in Betrieb nehmen.
5.1 Voraussetzungen Montageort
Der Sunny Boy wiegt über 31 kg. Berücksichtigen Sie das Gewicht
bei der Wahl des Montageorts und der Montageart.
Der Sunny Boy ist für die Montage im Außenbereich optimiert und
sollte an einem Ort montiert werden, an dem er keiner direkten
Sonneneinstrahlung ausgesetzt ist. Eine erhöhte Umgebungstempe-
ratur sowie die Montage in schlecht belüfteten, warmen Innenräu-
men, kann den Ertrag der PV-Anlage mindern.
Der Sunny Boy ist für eine Montage an einer senkrechten Wand konzipiert. Wenn es
dennoch unbedingt nötig sein sollte, können Sie den Sunny Boy auch mit einem maxi-
malen Neigungswinkel von bis zu 45° nach hinten montieren. Für einen optimalen En-
ergieertrag und den besten Anwendungskomfort ist eine senkrechte Montage in
Augenhöhe zu bevorzugen. Bei der Montage im Außenbereich ist darauf zu achten,
dass das Gerät nicht nach vorne geneigt ist.
Eine liegende Montage im Außenbereich ist nicht zulässig.
Die Umgebungstemperatur darf -25 °C bzw. +60 °C nicht
unter- bzw. überschreiten.

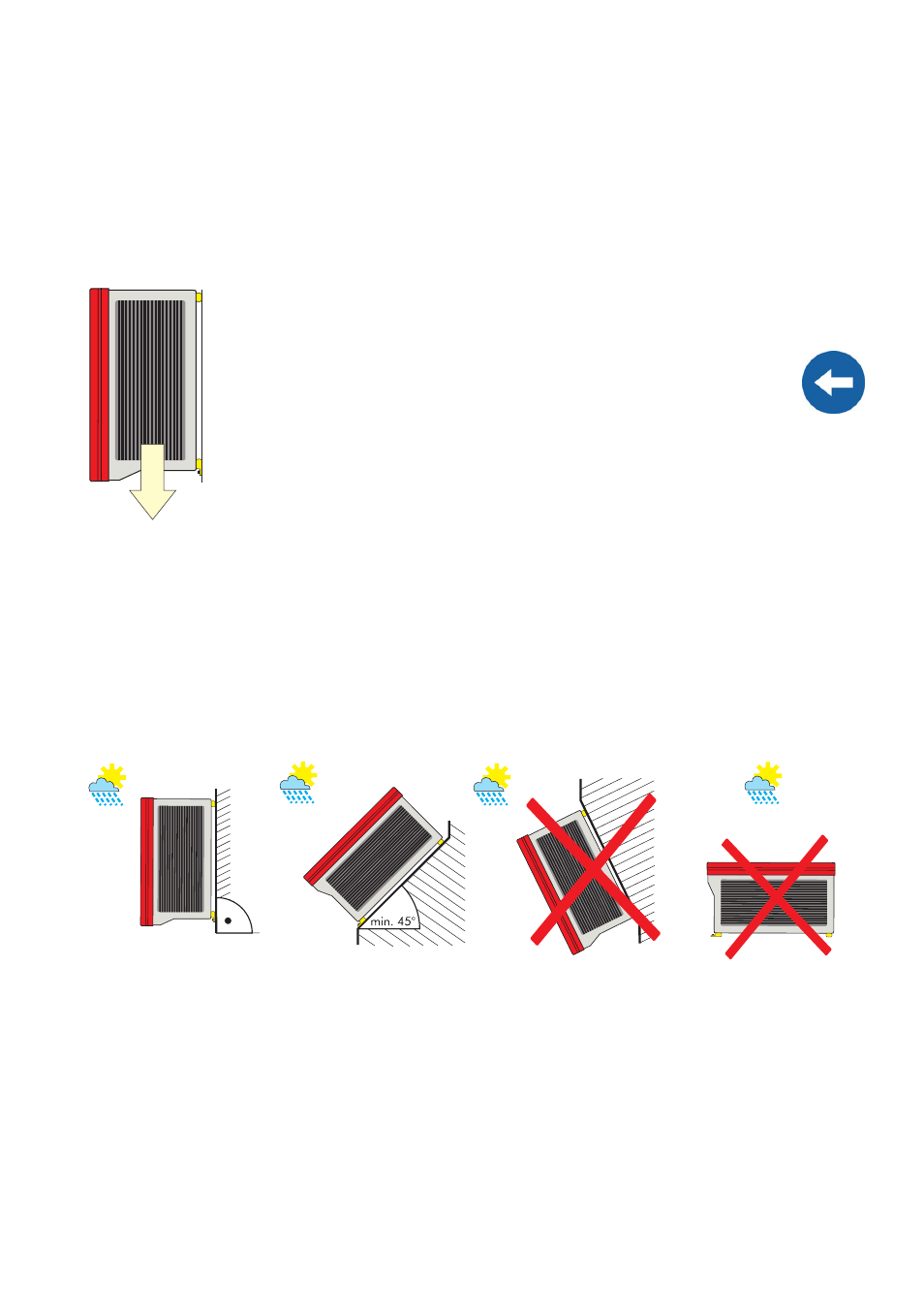

31 kg
Wechselrichter senkrecht oder
nach hinten geneigt montieren.
Niemals nach vorn geneigt oder
liegend montieren.
