Seite 22
Installation
SMA
Technologie AG
Seite 22
SBTLHCMS-IDE080411
Installationsanleitung
1.

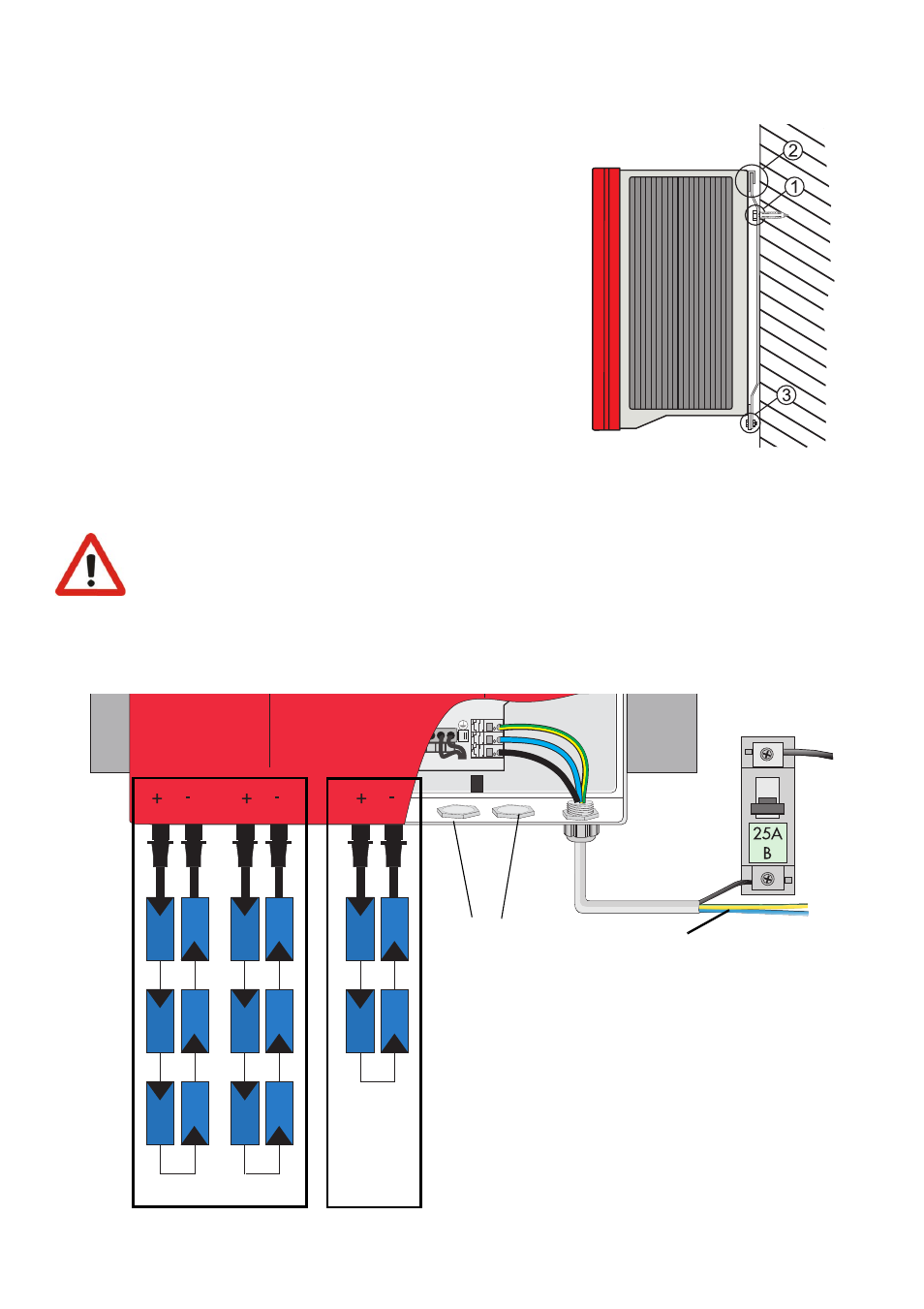

Montieren Sie die Wandhalterung (1). Zum
Markieren der Positionen für die Bohrlöcher
können Sie die Wandhalterung auch als Bohr-
schablone verwenden.
2.
Hängen Sie nun den Sunny Boy mit seinen obe-
ren Befestigungslaschen so in der Wandhalte-
rung ein (2), dass er sich nicht mehr seitlich
verschieben lässt.
3.
Sichern Sie den Sunny Boy gegen Ausheben
durch Anschrauben der mitgelieferten M6x10-
Schraube an der unteren, mittleren Gewinde-
bohrung (3).
4.
Prüfen Sie den Sunny Boy auf festen Sitz.
6.2 Elektrische Installation
Die komplette Verkabelung des Sunny Boy ist in der folgenden Abbildung schematisch
dargestellt:
Achtung!
Prüfen Sie unbedingt die Polarität der Strings, bevor Sie diese anschlie-
ßen!
String A
String B
AC-Anschluss, max. 10 mm²
Öffnung für
die optionale
Kommunika-
tion
