8. Stellen Sie bei allen Varistoren mit Hilfe eines Durchgangsprüfers fest, ob zwi-
schen den Anschlüssen 2 und 3 eine leitende Verbindung besteht. Besteht diese
nicht, ist der zugehörige Varistor wirkungslos. Die Position der Varistoren im Sunny
Boy sind in der Abbildung im Kapitel 4.1 „Gerätebeschreibung” (Seite 11) ersicht-
lich.

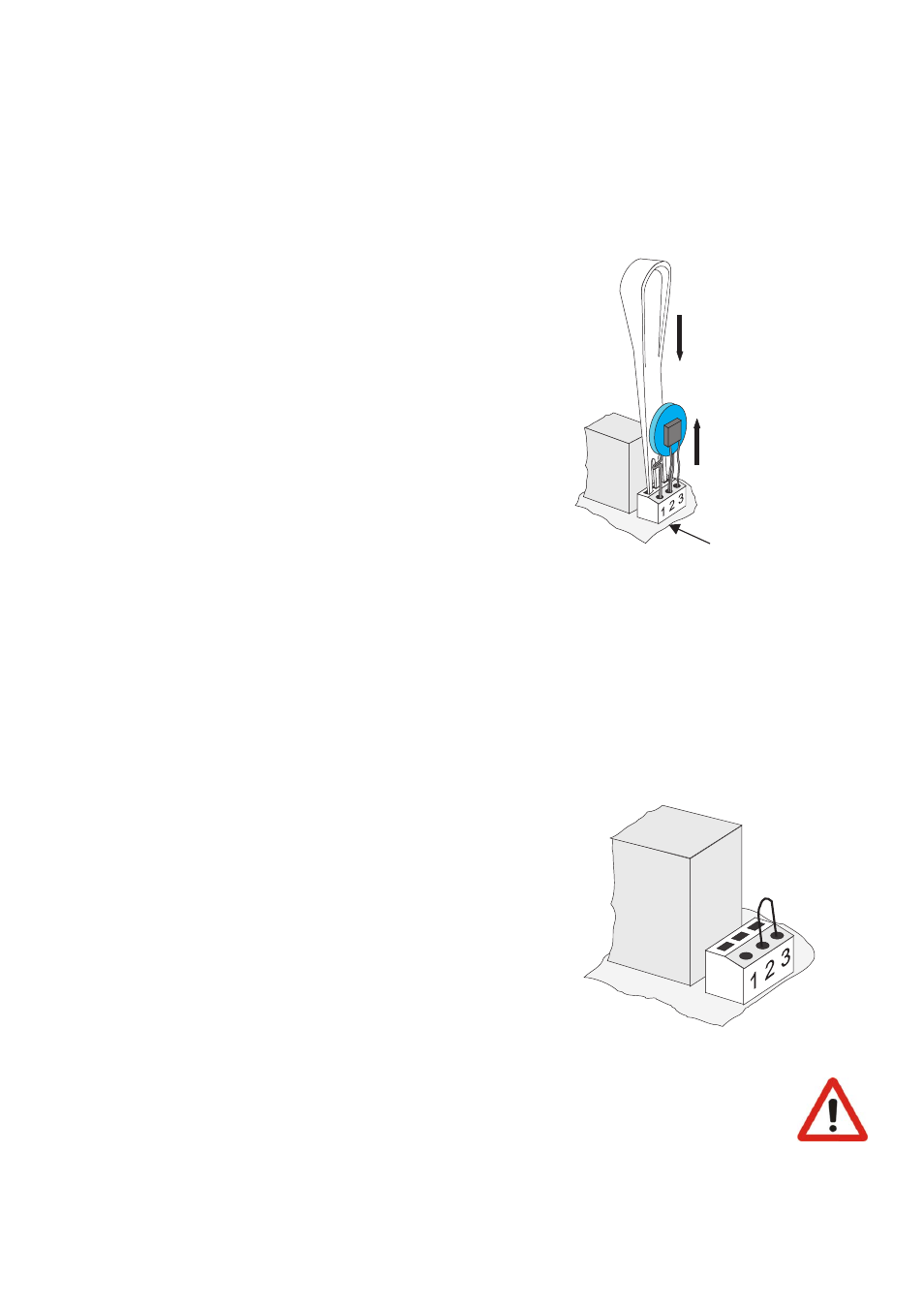

9. Tauschen Sie den betreffenden Varistor, wie in
der nebenstehenden Zeichnung dargestellt, ge-
gen einen neuen aus. Achten Sie dabei auf die
richtige Ausrichtung des Varistors! Sollten Sie zu-
sammen mit den Ersatz-Varistoren kein Sonder-
werkzeug für die Bedienung der Klemmen
erhalten haben, setzen Sie sich mit SMA in Ver-
bindung. Die Klemmkontakte lassen sich behelfs-
mäßig jedoch auch einzeln mit einem passenden
Schraubendreher bedienen. Da der Ausfall ei-
nes Varistors in der Regel auf Einflüsse zurückzu-
führen ist, die alle Varistoren in ähnlicher Weise
betreffen (Temperatur, Alter, induzierte Über-
spannungen), wird dringend empfohlen, nicht
nur den erkennbar defekten Varistor auszutau-
schen, sondern alle drei. Die Varistoren werden
für den Einsatz im Sunny Boy SB 4200TL HC
Multi-String und SB 5000TL HC Multi-String spe-
ziell gefertigt und sind nicht im Handel erhältlich.
Sie müssen direkt von der
SMA Technologie AG
bezogen werden (SMA-Bestellbezeichnung:
„MSWR-TV6“).
10. Sind vor Ort keine Ersatzvaristoren vorhanden,
so kann der Sunny Boy übergangsweise auch
ohne diese betrieben werden. Hierzu entfernen
Sie die als defekt erkannten Varistoren und be-
stücken die Klemmen stattdessen mit einer Draht-
brücke zwischen den Anschlüssen 2 und 3.
Achtung!
Der so modifizierte Eingang ist nicht mehr vor Überspannungen geschützt!
Es ist unverzüglich für die Bestückung mit Varistoren zu sorgen. Bei Anla-
gen mit einem hohen Risiko von Überspannungen sollte der Sunny Boy
nicht ohne Varistoren betrieben werden!
Das Einführen
des Betätigungs-
werkzeuges löst
die Klemme.
Varistor
entnehmen
Der Pol mit der kleinen
Schlaufe (Sicke) muss beim
Wiedereinbau in Klemme 1
montiert werden.
