Voraussetzungen für die Installation SMA Technologie AG
Seite 18 SBTLHCMS-IDE080411 Installationsanleitung
Der Sunny Boy erzeugt keine außerordentlichen Ableitströme im Normalbetrieb. In be-
stimmten Betriebszuständen (z. B. beim Selbsttest der Schutzeinrichtung) können Ableit-
ströme auftreten, die einen „normalen“ 30 mA RCD- bzw. FI-Schutzschalter auslösen
können.
5.3.1 Leitungsverluste
Die Netzimpedanz der AC-Leitung darf 1 Ohm nicht überschreiten. Dies ist unter ande-
rem für die fehlerfreie Funktion der Impedanzüberwachung erforderlich. Darüber hin-
aus empfehlen wir den Leitungsquerschnitt so zu dimensionieren, dass die

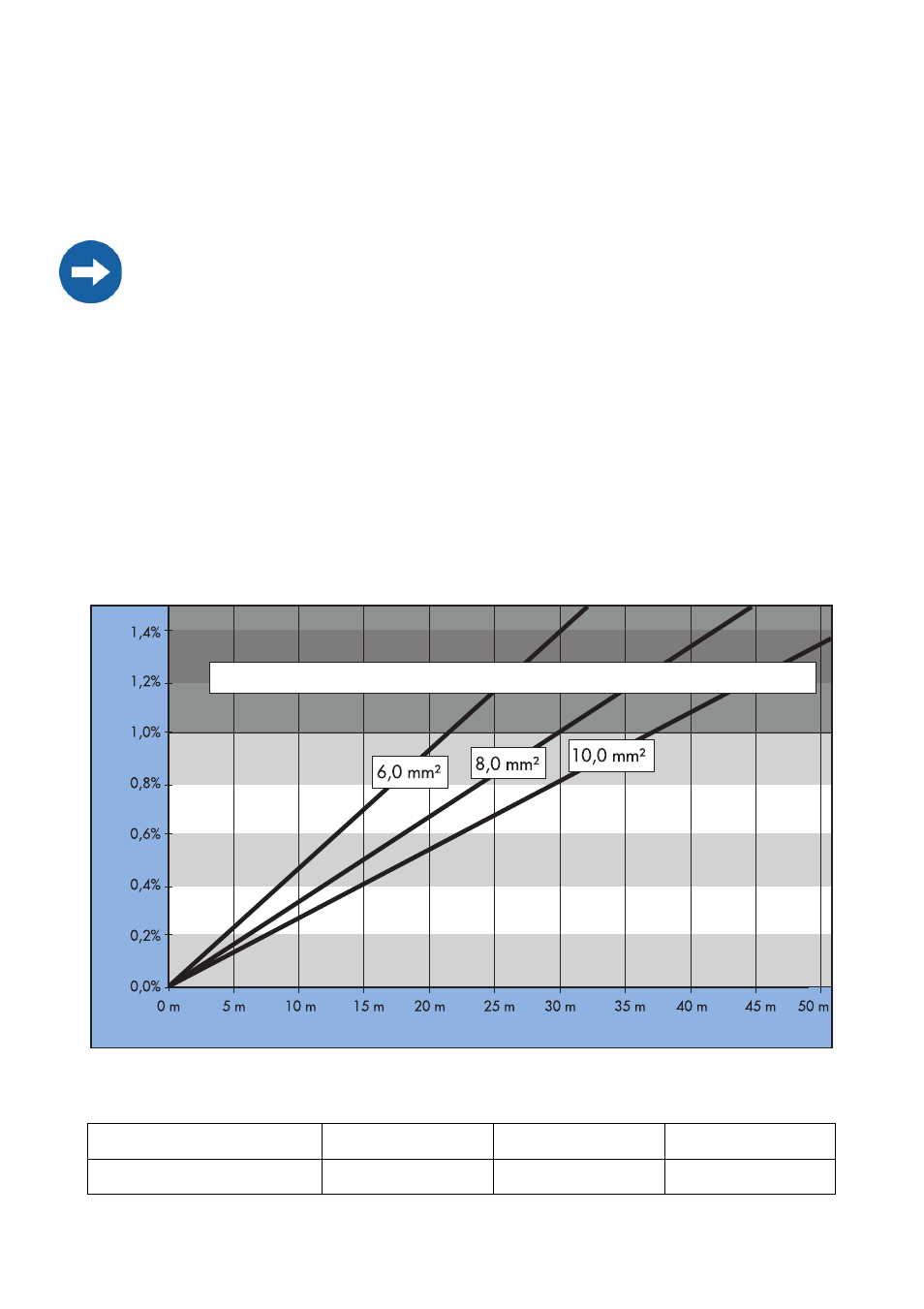

Leitungsverluste bei Nennleistung 1 % nicht übersteigen. Die Leitungsverluste in Abhän-
gigkeit von der Leitungslänge und des Leitungsquerschnitts sind in der folgenden Grafik
dargestellt. Es werden mehradrige Leitungen mit einem Hin- und Rückleiter aus Kupfer
verwendet.
Sunny Boy SB 4200TL HC Multi-String
Es ergeben sich folgende maximale Leitungslängen für die unterschiedlichen Leitungs-
querschnitte:
Für den Fall, dass ein RCD- bzw. FI-Schutzschalter zwingend vorgeschrieben ist,
müssen Sie einen Schalter mit einer Auslösecharakteristik von 100 mA oder höher
verwenden.
Leitungsquerschnitt 6,0 mm² 8,0 mm² 10,0 mm²
Max. Länge 22 m 30 m 37 m
Verwenden Sie keine Leitungsauslegungen mit Verlusten über 1,0 %
Leitungslänge
Leit
un
gsv
e
rl
us
te
