SMA Technologie AG Die Kommunikationsschnittstelle
Installationsanleitung SBTLHCMS-IDE080411 Seite 55
9. Stecken Sie die Jumper (E), wenn es im Anschlussplan des Kommunikationsgerätes
gefordert wird. Die Tabelle rechts gibt einen Überblick über die Funktion der Jum-
per.
10. Stecken Sie die Kommunikationsschnittstelle linksbündig auf die Platine (F).
11. Verschließen Sie den Sunny Boy wie in Kapitel 7.2 beschrieben.
12.1.1 Jumper-Funktionen
Eine detaillierte Beschreibung der Jumper-Funktionen finden Sie in der Dokumentation
des Kommunikationsgerätes.

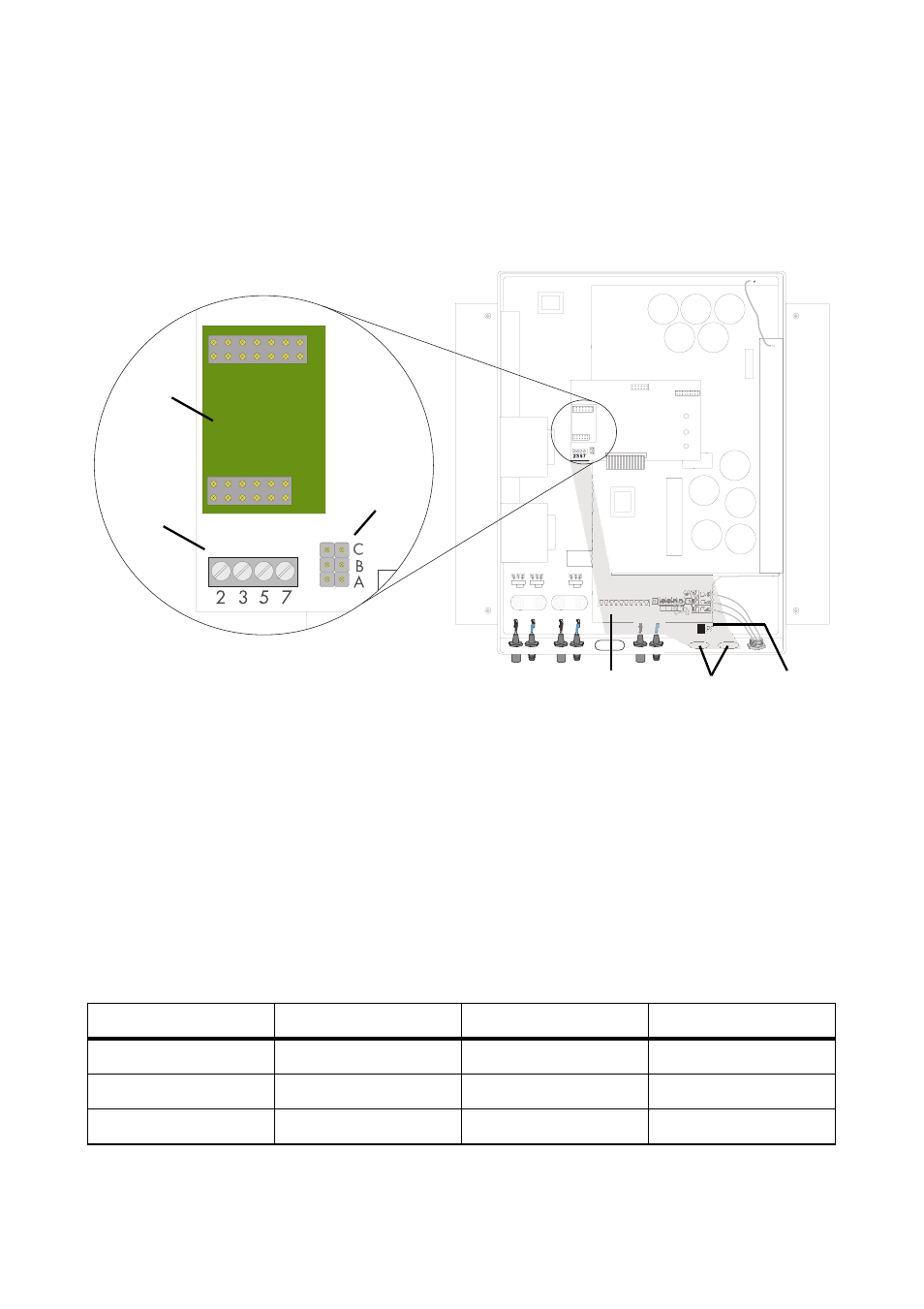

A Gehäusedurchführungen im Boden des Sunny Boy
B Kabelweg (graue Fläche)
C PE-Anschluss
D Schraubklemmen zum Anschluss der Kommunikationsverkabelung
E Jumper-Steckplatz
F Schnittstellen-Steckplatz
Jumper A Jumper B Jumper C
RS232 - - -
RS485 Terminierung Vorspannung 1 Vorspannung 2
Funk Piggy-Back - - -
F
D
E
C B A
