5 Elektrischer Anschluss
SMA Solar Technology AG
24
SB33-38-11-IA-de-62
Installationsanleitung
5.3.2 Wechselrichter an das öffentliche Netz (AC) anschließen
Übersicht AC-Kupplungsdose
Vorgehensweise
1. Netzspannung prüfen und mit „V
AC nom
“ auf dem Typenschild vergleichen.
Der genaue Arbeitsbereich des Wechselrichters ist in den Betriebsparametern festgelegt. Das
entsprechende Dokument finden Sie im Downloadbereich unter www.SMA.de in der Kategorie
„Technische Beschreibung“ des jeweiligen Wechselrichters.
2. Den Leitungsschutzschalter ausschalten und gegen Wiedereinschalten sichern.
3. Dichtungsring der Gewindehülse, wenn nötig gegen den mitgelieferten Dichtungsring
austauschen.
– Dichtungsring aus der Gewindehülse herausziehen.
– Kleineren Dichtungsring einsetzen.
4. Druckschraube (E) über die AC-Leitung führen.

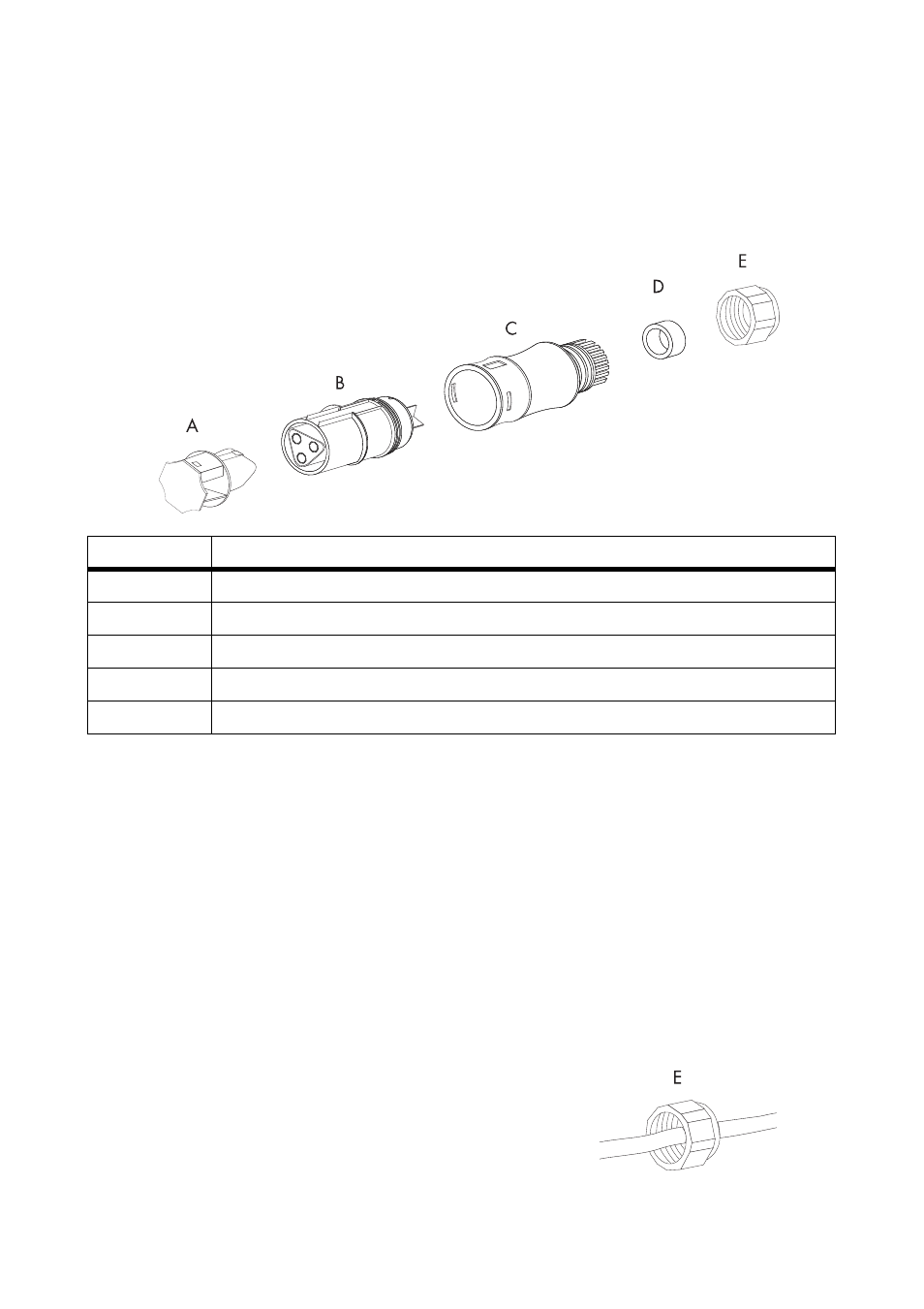

Objekt
Beschreibung
A
Schutzkappe für Buchseneinsatz
B
Buchseneinsatz
C
Gewindehülse mit Dichtungsring für Leitungsdurchmesser von 10 mm bis 14 mm
D
Dichtungsring für Leitungsdurchmesser von 6 mm bis 10 mm
E
Druckschraube
