4. Verschraubung zum Gewinde schieben und festdrehen (Drehmoment: 2 Nm).
☑ Die DC-Steckverbinder sind fertig konfektioniert und können nun an den Wechselrichter
angeschlossen werden (siehe Kapitel 5.5 „Anschluss des PV-Generators (DC)“, Seite 29).

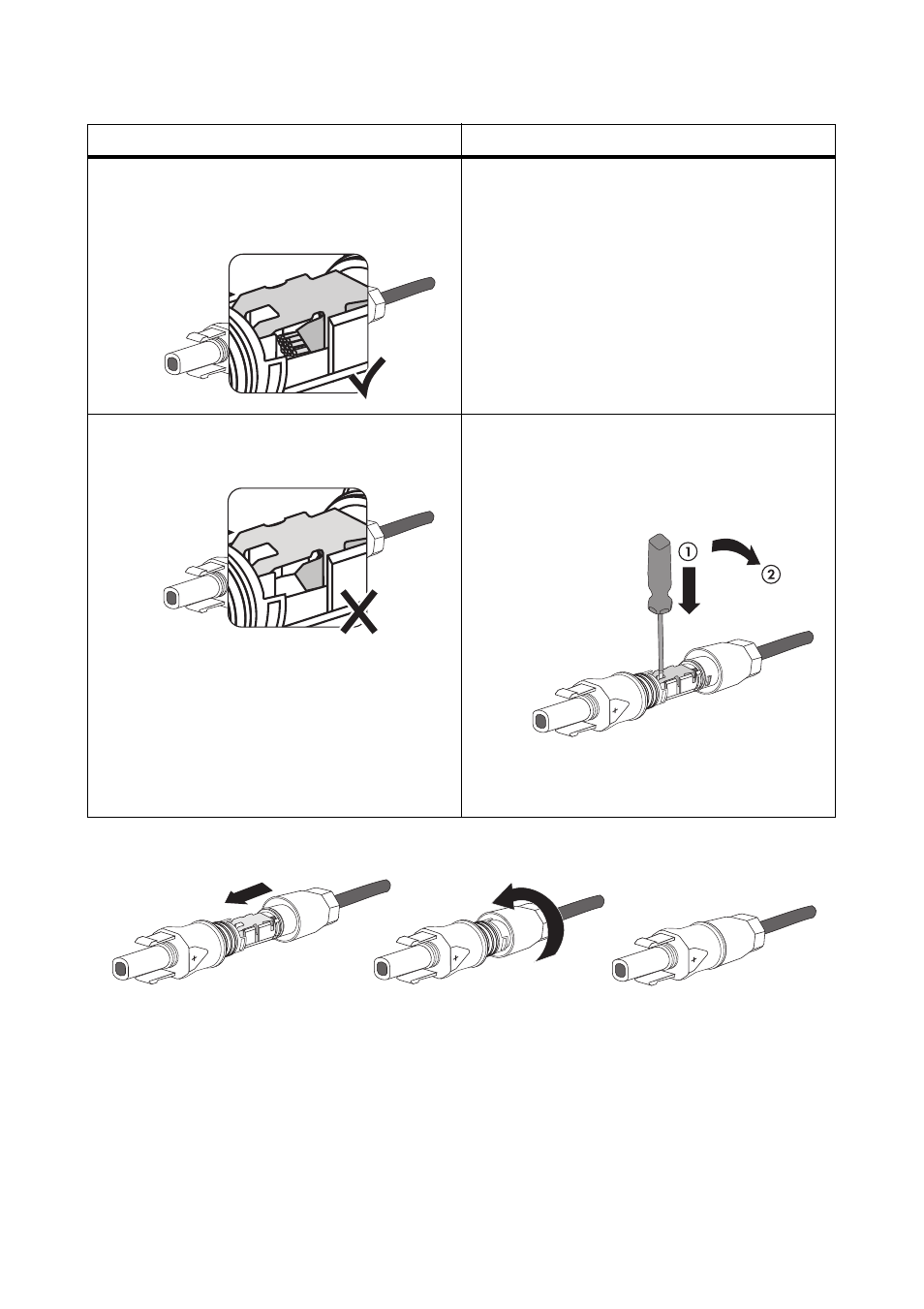

Ergebnis Maßnahme
☑ Wenn die Litze in der Kammer des
Klemmbügels zu sehen ist, sitzt die Leitung
korrekt.
• Mit Punkt 4 fortfahren.
☑ Wenn die Litze nicht in der Kammer zu
sehen sind, ist die Leitung nicht korrekt.
• Den Klemmbügel lösen. Dabei einen
Schraubendreher in den Klemmbügel
einhaken und Klemmbügel aufhebeln
(Klingenbreite: 3,5 mm).
• Das Kabel entnehmen und erneut mit
Punkt 1 beginnen.
