5 Elektrischer Anschluss
Installationsanleitung
SB33-38-11-IA-de-62
25

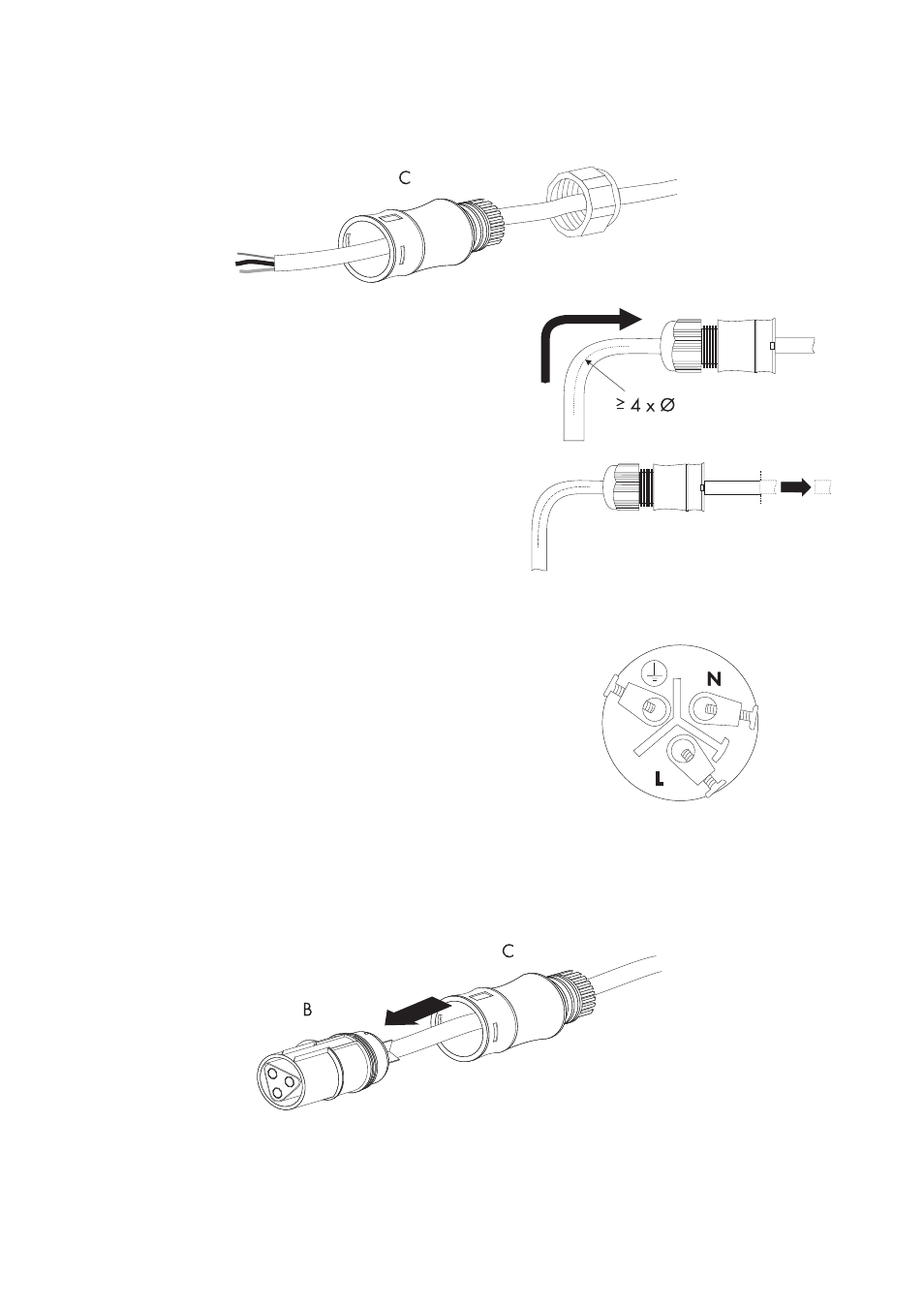

5. Gewindehülse (C) mit Dichtungsring über die AC-Leitung führen.
6. AC-Leitung biegen. Der Biegeradius muss
mindestens das Vierfache des
Leitungsdurchmessers betragen.
7. Leitung kürzen.
8. Phase L und Neutralleiter N 4 bis 5 mm kürzen.
9. Schutzleiter PE (grün-gelb) in die Schraubklemme
mit dem Erdungszeichen am Buchseneinsatz
stecken und die Schraube festziehen. Der
PE-Schutzleiter muss länger sein als die
Anschlussadern von N und L.
10. Neutralleiter N (blau) in die Schraubklemme N am
Buchseneinsatz stecken und die Schraube
festziehen.
11. Phase L (braun oder schwarz) in die
Schraubklemme L am Buchseneinsatz stecken und
die Schraube festziehen.
12. Anschlussadern auf festen Sitz prüfen.
13. Gewindehülse (C) auf den Buchseneinsatz (B) drücken, bis er hörbar einrastet.
