5 Elektrischer Anschluss SMA Solar Technology AG
34 SB33-38-11-IA-de-62 Installationsanleitung
4. Strings auf Erdschluss prüfen (siehe Kapitel 9.3.1 „PV-Generator auf Erdschluss
prüfen“, Seite 58).

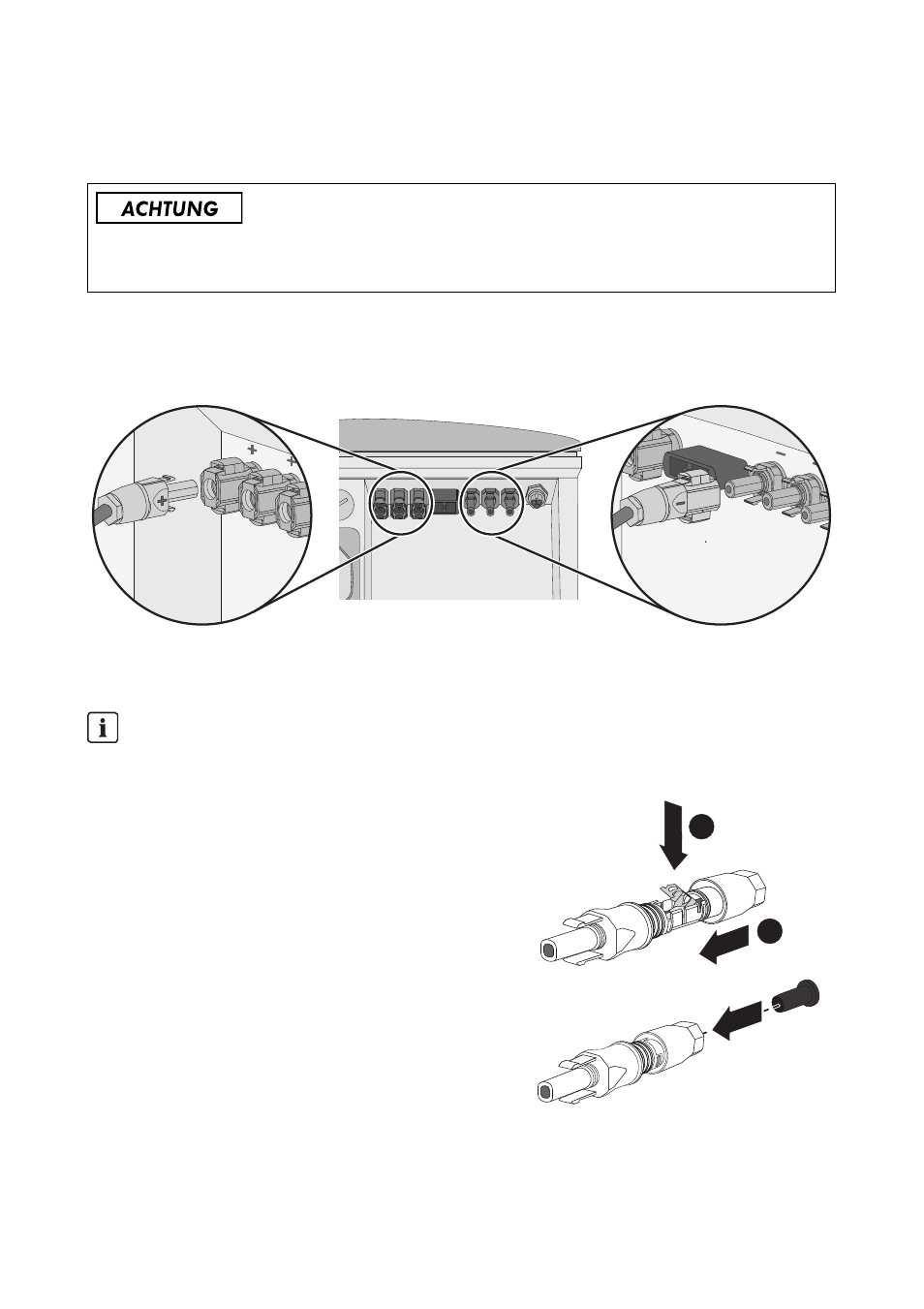

5. Die konfektionierten DC-Steckverbinder an den Wechselrichter anschließen.
☑ Die DC-Steckverbinder rasten hörbar ein.
Zum Entriegeln der DC-Steckverbinder siehe Kapitel 7.2.
6. Um die Dichtigkeit am Wechselrichter herzustellen, müssen alle nicht benötigten DC-Eingänge
mit DC-Steckverbindern und Dichtstopfen verschlossen werden:
– Den Klemmbügel bei den nicht benötigten
DC-Steckverbindern herunterdrücken und
Verschraubung zum Gewinde schieben.
– Den Dichtstopfen in den DC-Steckverbinder
stecken.
Beschädigung des Wechselrichters durch zu hohe Ströme!
• Der maximal mögliche Strom je DC-Steckverbinder darf 16 A nicht überschreiten.
Dichtstopfen
• Die Dichtstopfen NICHT DIREKT in die DC-Eingänge am Wechselrichter stecken.
+
1
2
+
