Ort des Erdschlusses

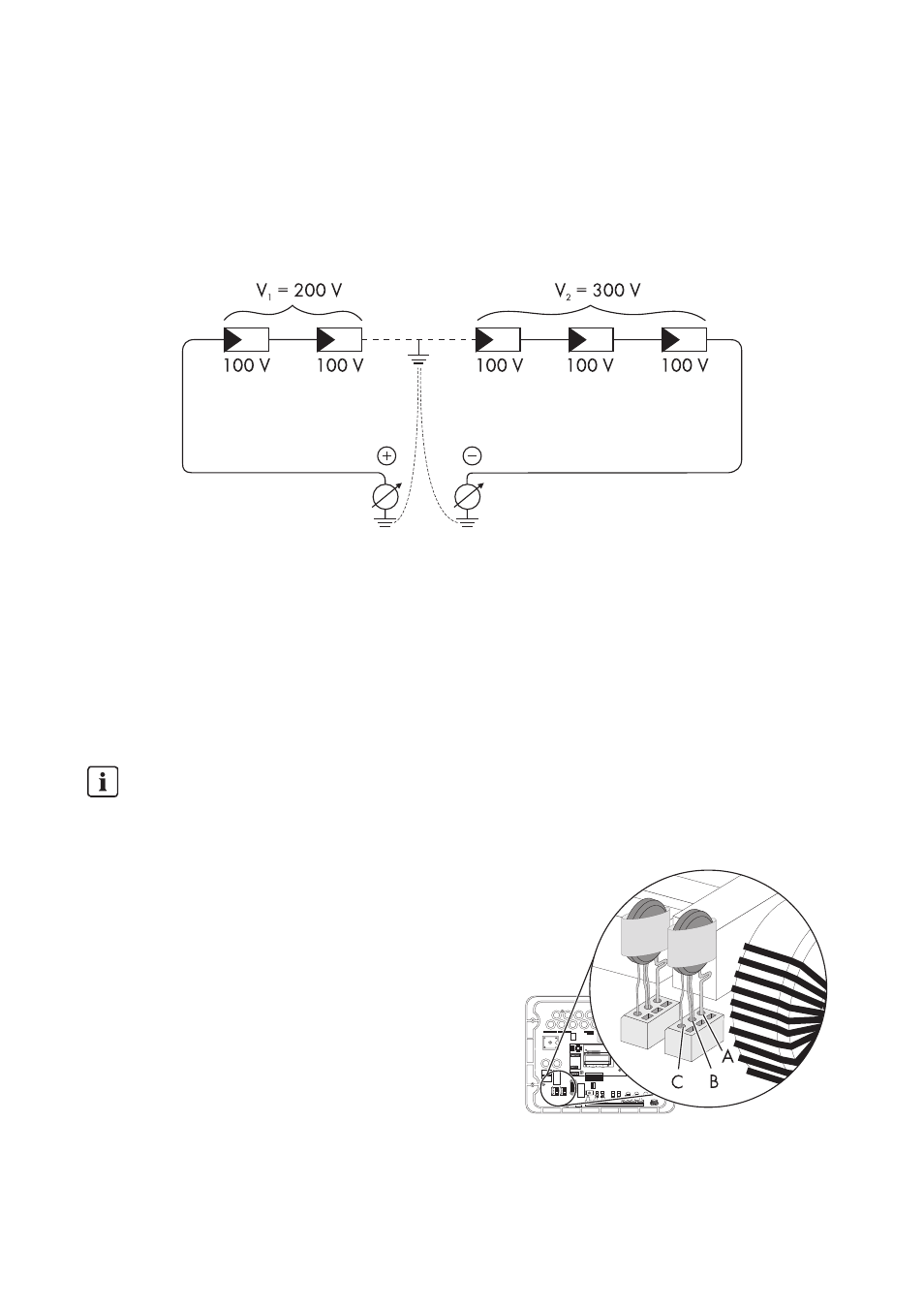

Der ungefähre Ort des Erdschlusses kann über das Verhältnis der gemessenen Spannungen
zwischen Pluspol gegen Erdpotenzial (PE) und Minuspol gegen Erdpotenzial (PE) ermittelt
werden.
Beispiel:
Der Erdschluss liegt in diesem Fall zwischen dem zweiten und dritten PV-Modul.
☑ Die Erdschlussprüfung ist beendet.
9.3.2 Funktion der Varistoren prüfen
Varistoren sind Verschleißteile, deren Funktion durch Alterung oder durch wiederholte Beanspruchung
durch Überspannungen eingeschränkt wird. Daher ist es möglich, dass einer der thermisch
überwachten Varistoren seine Schutzfunktion verloren hat.
Position der Varistoren
Die Position der Varistoren können Sie anhand der unten dargestellten Grafik ermitteln.
Beachten Sie folgende Zuordnung der Klemmen:
• Klemme A: äußere Klemme
(Varistoranschluss mit Schlaufe [Sicke])
• Klemme B: mittlere Klemme
• Klemme C: äußere Klemme
(Varistoranschluss ohne Schlaufe [Sicke])
