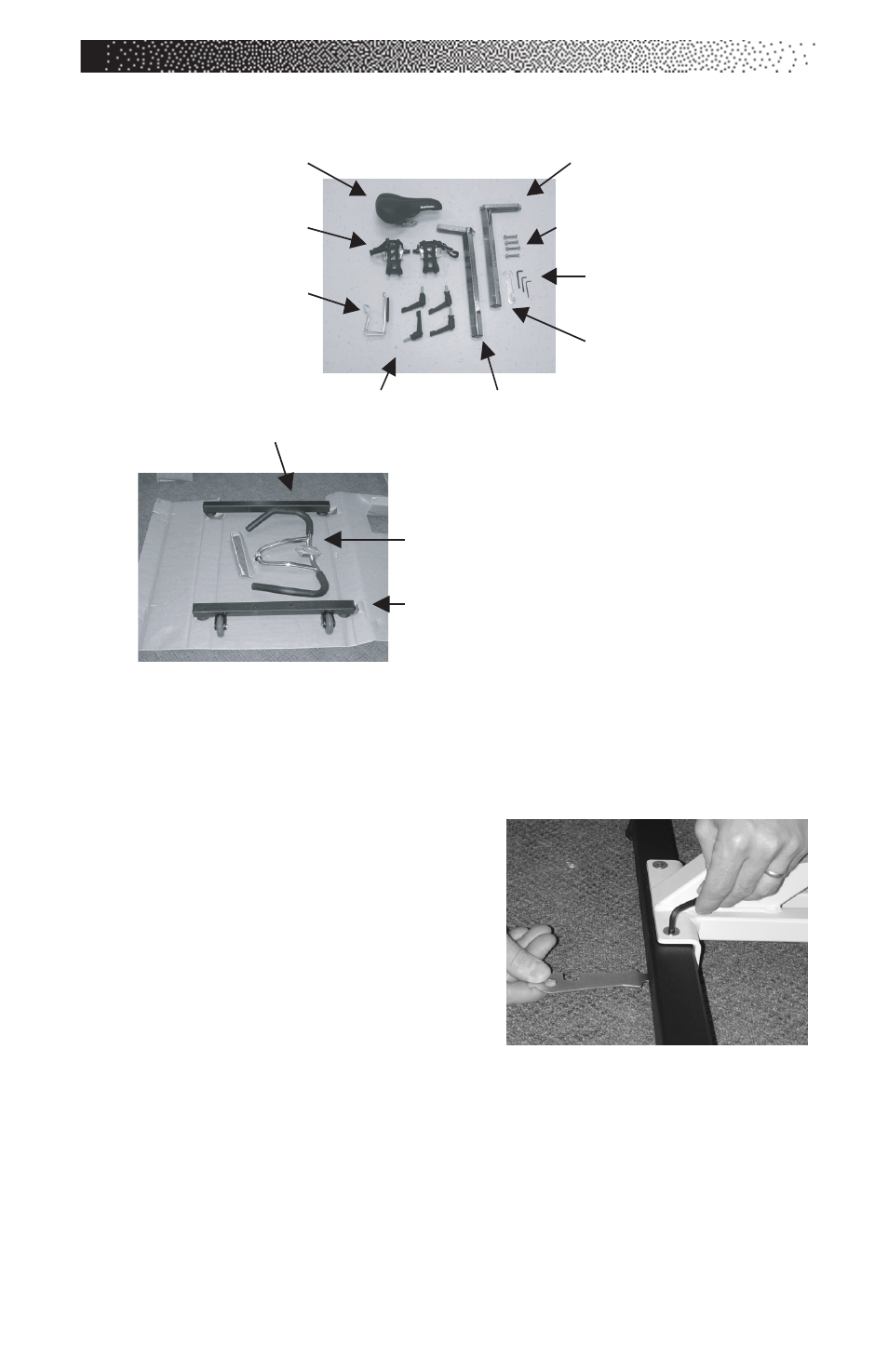

Seite 4
Lenker
Vorderer Standfuß
Hinterer Standfuß
Lenkerstange
4x Befestigungsschrauben
3x Hex Keys
Schraubenschlüssel
Sattel
Pedale
Flaschenhalter
4x Hebel
Sattelstütze
MONTAGEANLEITUNG
B. Trainingsrad zusammenbauen
5. Mit Hilfe einer zweiten Person das Rad von der Palette heben.
6. Der Standfuß mit Rollen ist ist der
vordere Standfuß und wird unter
dem Schwungrad am Hauptrahmen
montiert. Sicherstellen, dass die
Rollen nach außen zeigen. Die
beiden Bohrungen im vorderen
Standfuß mit den beiden
Bohrungen im Rahmen ausrichten.
Eine Befestigungsschraube oben in
die Bohrung und durch Standfuß
und Hauptrahmen einführen. Die
Mutter mit dem 8-mm-Inbusschlüssel und einem Schraubenschlüssel
auf der Befestigungsschraube montieren. Dieses Verfahren für den
hinteren Standfuß wiederholen.
Hinweis: Wenn Sie Schwierigkeiten haben, die Mutter an der
Schraube zu montieren, heben Sie den Hauptrahmen mit den
beiliegenden Holzklötzen an, um Zugriff auf die Mutter zu erhalten.
