Seite 16

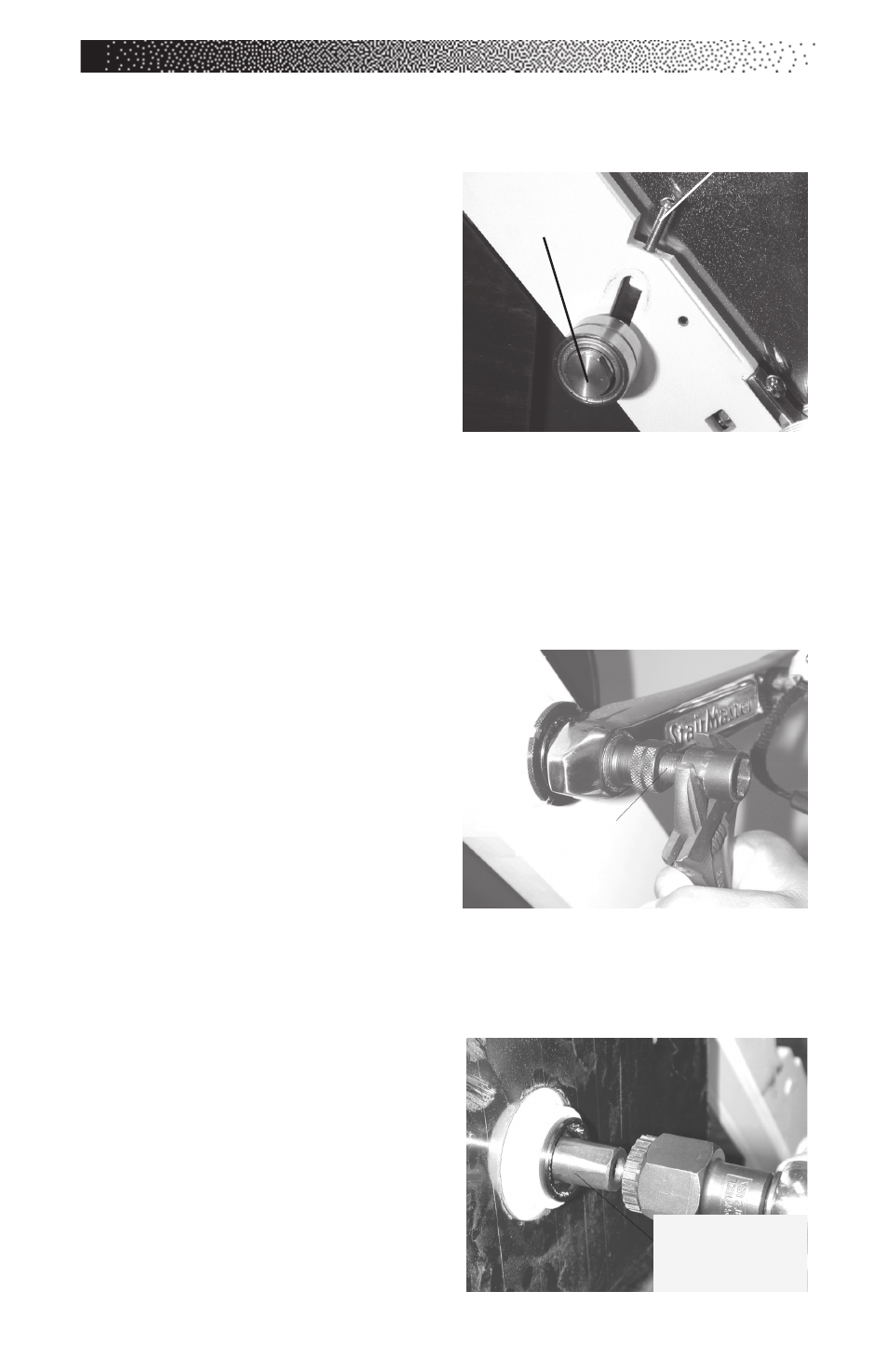

AUSBAU UND AUSTAUSCH VON TEILEN
RIEMEN
1. Die vordere Abdeckung entfernen.
2. Die Bundschraube mit einem
verstellbaren Schraubenschlüssel
lockern.
3. Die Riemenspannerschraube auf
der Oberseite der Zwischenrollen-
Spannlager mit einem
Inbusschlüssel lockern.
4. Für den nächsten Schritt wird ein
gummibeschichteter
Schraubenschlüssel (oder ein ähnliches Werkzeug) benötigt. Das
gummibeschichtete Ende des Werkzeugs zwischen Rahmen und Riemen
einführen. Die Pedale langsam vorwärts drehen und den Riemen von der
vorderen und hinteren Riemenscheibe abziehen.
5. Beim Aufziehen des neuen Riemens die Schritte 1-4 in umgekehrter
Reihenfolge durchführen.
LAGER DER
TRETLAGERMUFFE
I. Die Tretkurbeln abmontieren.
2. Zum Ausbau der
Tretkurbelschraube den 8-mm-
Inbusschlüssel verwenden.
3. Einen Tretkurbelabzieher auf die
Tretkurbelwelle schrauben.
4. Durch Festziehen des
Tretkurbelabziehers auf der Welle wird die Tretkurbel von der Welle
gezogen. Die Tretkurbel vom Rahmen entfernen.
5. Den Sicherungsring auf der linken Radseite mit einem Sicherungsring-
Abzieher lockern.
6. Sicherstellen, dass die rechte
Lagerschale fest sitzt. Nach Bedarf
mit dem Werkzeug für
Tretlagermuffen festziehen.
Hinweis: Die rechte Lagerschale
weist ein Gegengewinde auf!
7. Die linke Lagerschale prüfen.
Lockere Lagerschalen von Hand
anziehen. Die Lagerschale mit dem
Bundschraube
Riemenspannschraube
Tretkurbelabzieher
Achszapfen der
Tretlagermuffe
