LeMond RevMaster Classic - Handbuch (Seite 11)

Seite 5

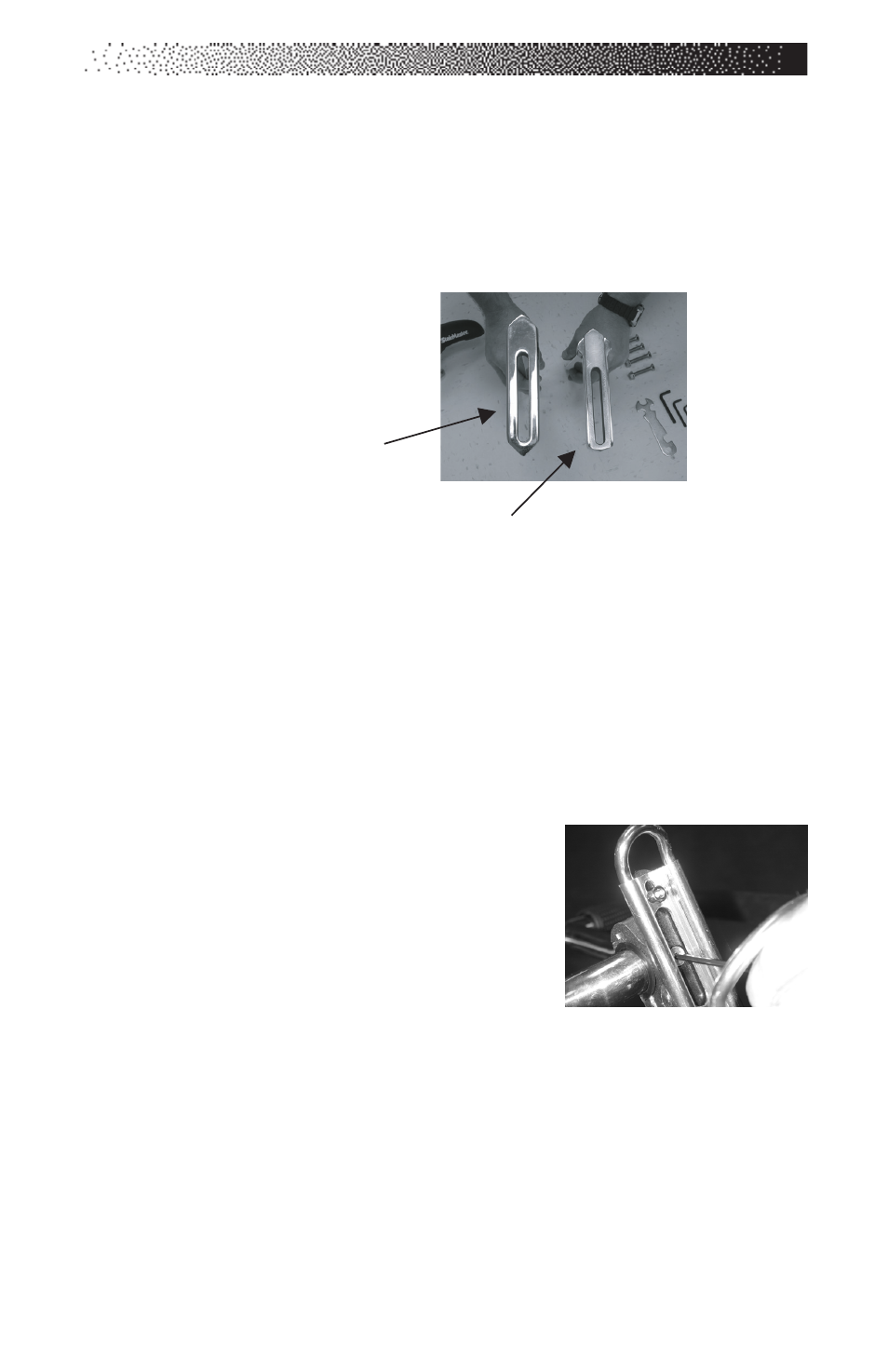

Lenkerstange
Sattelstütze
7. Die Lenkerstange weist eine glatte Oberfläche auf, ohne Nut an der
Oberseite. Die Stange in die Lenkersäule stecken. Einen Hebel ohne
Unterlegscheibe lose im Hauptrahmen montieren. Die Lenkerstange auf
die gewünschte Höhe einstellen und den Hebel festziehen, um die
Stange zu sichern.
Hinweis: Die schwarzen Hebel sind federbelastet. Sobald diese
befestigt sind, müssen Sie sicherstellen, dass die Hebel nicht seitlich
über den Hauptrahmen ragen. Ziehen Sie am Hebel und drehen Sie ihn
so, dass er nicht herausragt. Dann können Sie den Hebel loslassen
und verriegeln.
8. Den Lenker über die Lenkerstange setzen. Einen Hebel mit
Unterlegscheibe lose durch die Lenkerstange und im Lenker montieren.
Den Lenker in die gewünschte Position schieben und den Hebel
anziehen.
9. Die 4-mm-Schraube zur Befestigung des
Flaschenhalters befindet sich in der
Flaschenklemme am Lenker. Die Schraube
aus der Klemme entfernen und den
Flaschenhalter über der Klemme
positionieren. Die Schraube wieder
montieren und den Flaschenhalter gegen
die Klemme festziehen.
10. Die Sattelstütze weist ein angerauhtes Finish und eine Nut an der
Oberseite auf. Die Sattelstütze in das Sattelrohr einführen. Einen Hebel
ohne Unterlegscheibe lose im Hauptrahmen montieren. Die Sattelstütze
auf die gewünschte Höhe einstellen und den Hebel festziehen, um die
Sattelstütze zu sichern.
MONTAGEANLEITUNG
