12

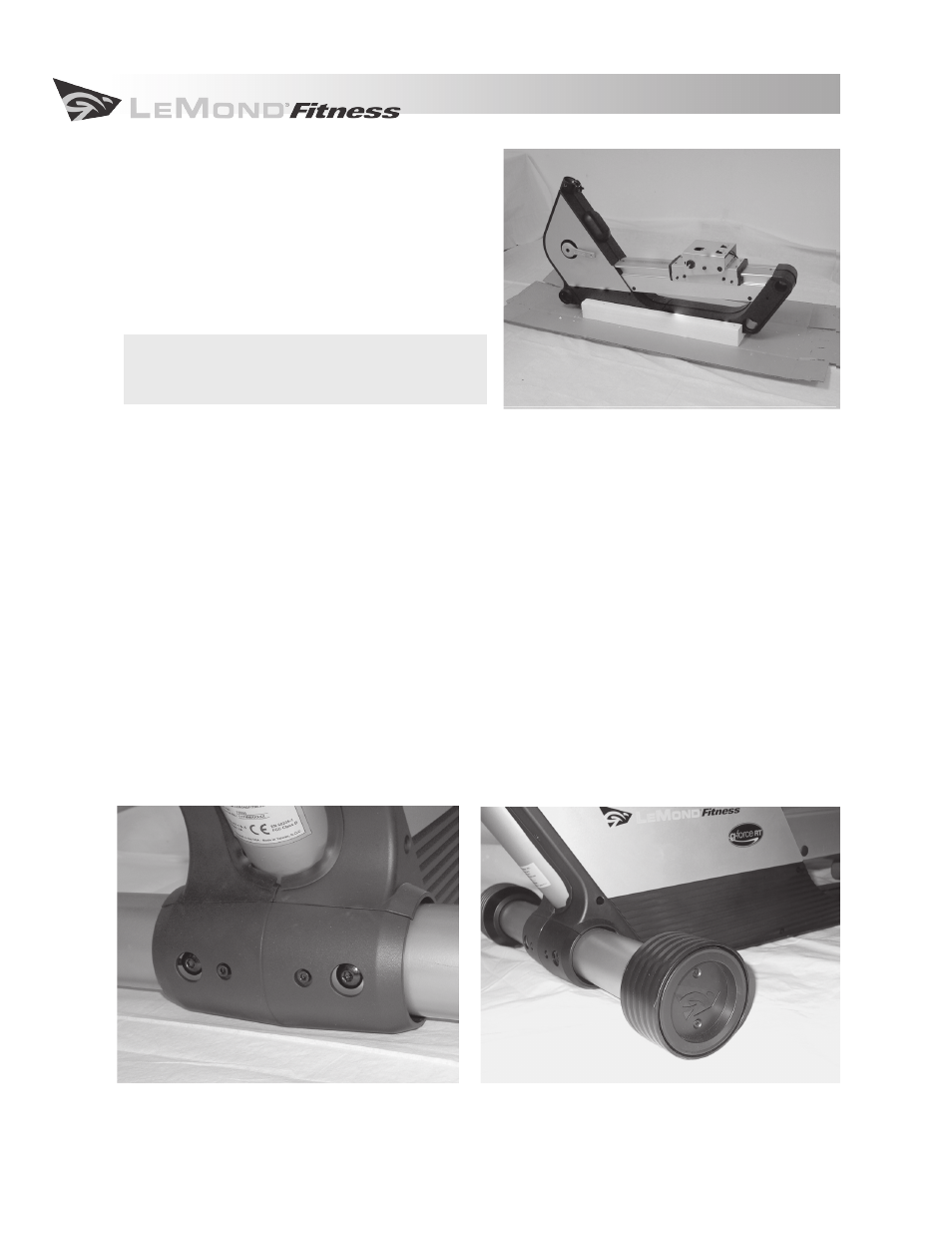

.5.1 Rahmen
1. Biegen Sie die Seiten des Kartonunterteils nach
unten und entfernen das Verpackungsmaterial um
das Rad.
2. Belassen Sie den Rahmen auf dem Kartonunterteil,
bis der weitere Zusammenbau durchgeführt
wurde.
ACHTUNG: Alle Heftklammern herausziehen,
um Verletzungen zu vermeiden.
.5.2 Frontstabilisator
1. Sie benötigen den Frontstabilisator und das freie Rad. Ein Rad ist bereits am Fronstabilisator angebracht.
2. Schieben Sie den Frontstabilisator vorne am Rahmen von links in Position. Drehen Sie den Stabilisator,
bis die Stellschraube in der Ausrichtkerbe liegt. Hierdurch werden die Befestigungsschraubenlöcher
des Rahmens mit denen des Frontstabilisators ausgerichtet. Achten Sie darauf, dass die Plastikhülse
am anderen Ende des Rohrs nicht verschoben wird. Wenn die Hülse verschoben wird, den Stabilisator
herausziehen, die Hülse wieder einsetzen und den Stabilisator wieder installieren.
3. Sichern Sie den Frontstabilisator, indem Sie Zahnscheiben auf jede der beiden M8x30 Schrauben setzen
und diese mit einem 6mm Sechskantschlüssel festziehen.
4. Schieben Sie das zweite Vorderrad auf das Ende des Frontstabilisators und befestigen die Radkappe. Zur
korrekten Installation der Radkappe verwenden Sie die Ausrichtungsstifte als Führung.
5. Befestigen Sie die Radkappe mit (2) Blechschrauben am Rad und ziehen Sie sie mit dem 3mm Schlüssel
fest.
3 MONTAGE- UND INSTALLATIONSANWEISUNGEN
