3 MONTAGE- UND INSTALLATIONSANWEISUNGEN
.5.5 Sitz

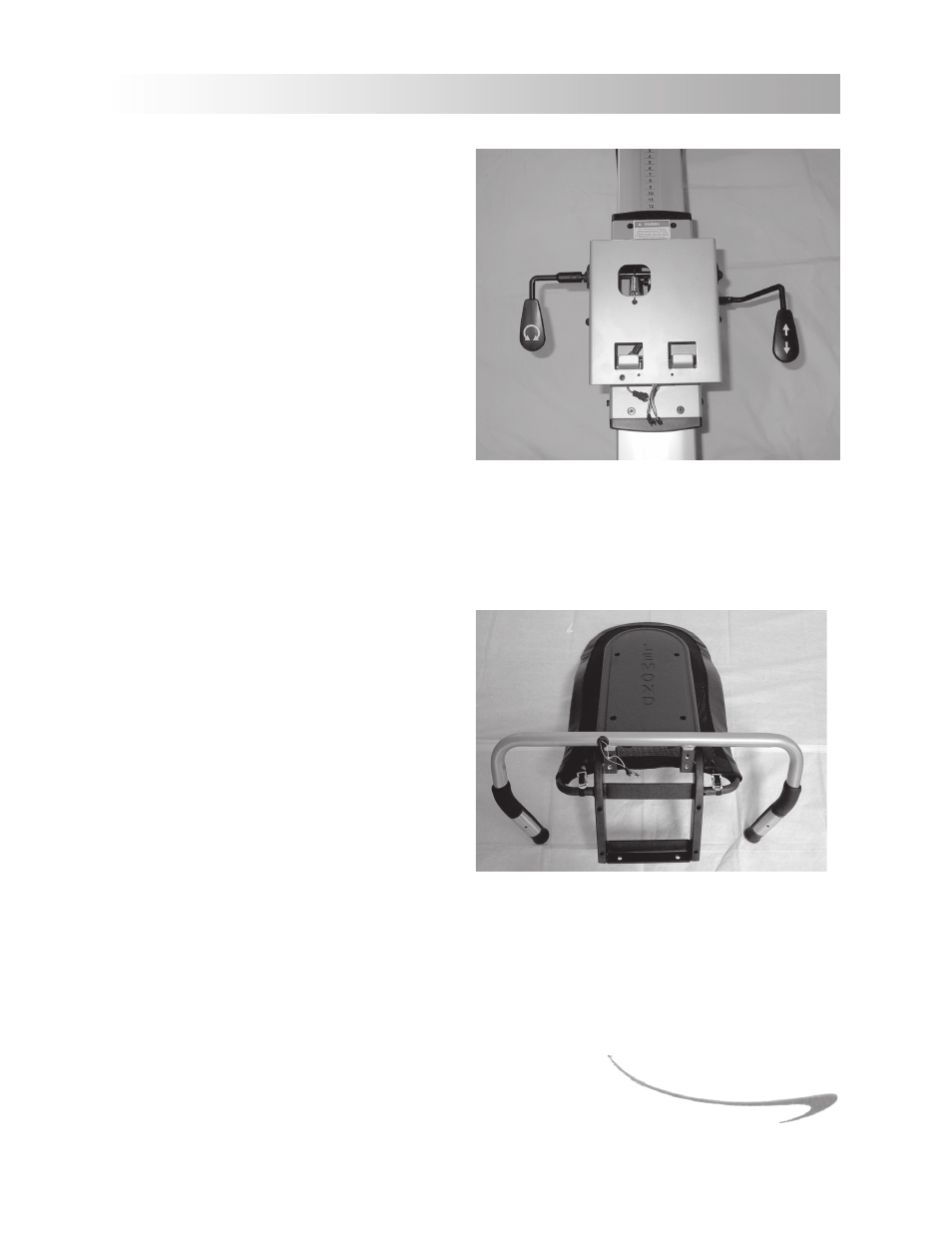

Befestigung der Einstellhebel am Sitzträger
1. Legen Sie die Sitz-Einstellhebel bereit. Diese
befinden sich im Plastikbeutel mit dem
Werkzeug und den Befestigungselementen.
2. Der kürzere, L-Hebel wird auf der linken
Seite des Rads angebracht und dient zur
Einstellung des Sitzwinkels. Schieben Sie den
Hebel so auf die Stange auf der linken Seite
des Sitzträgers, dass die Stellschrauben den
flachen Teil der Stange berühren. Ziehen Sie
die (2) Stellschrauben oben am Hebel mit
dem 2,5mm Sechskantschlüssel fest.
3. Der längere Hebel dient zur Längseinstellung
des Sitzes und befindet sich auf der rechten Seite des Rads. Richten Sie die (2) Löcher im Hebel mit den (2)
Löchern auf der rechten Seite des Sitzträgers aus. Befestigen Sie den Hebel mit (2) M5x25 Schrauben und
ziehen Sie diese mit dem 3mm Sechskantschlüssel fest.
Befestigung der Haltegriffe am Sitz
Befestigen Sie die Haltegriffe am Sitz, bevor Sie den
Sitz am Radrahmen befestigen.
1. Drehen Sie den Sitz um, so dass Sitzstangen
und Rückenlehne auf dem Boden liegen.
2. Schieben Sie die Haltegriffe so in den Sitz,
dass die Löcher in den Griffen nach oben
zeigen und mit den Löchern am Sitzträger
ausgerichtet sind.
3. Sichern Sie die Haltegriffe am Sitz, indem
Sie (4) Zahnscheiben auf jede der (4) M8x20
Schrauben setzen und diese mit dem 6mm
Sechskantschlüssel festziehen.
