7 AUSPACKEN UND MONTAGE
Nehmen Sie das Gerät mit allen Teilen aus der Verpackung, und überprüfen Sie die Lieferung
auf Vollständigkeit.
Hinweis: Wenn Teile fehlen oder beschädigt sind, wenden Sie sich bitte an
Ihren Händler.
7.1 Montage
Den Untertisch (12), die Tischerweitungen und den Tischauszug montieren.
Der Untertisch (12) besteht aus 4 Tischbeinen mit Querverstrebungen zur Versteifung, die
montiert werden müssen. Benötigtes Werkzeug:
2 Kombischlüssel
Inbusschlüssel

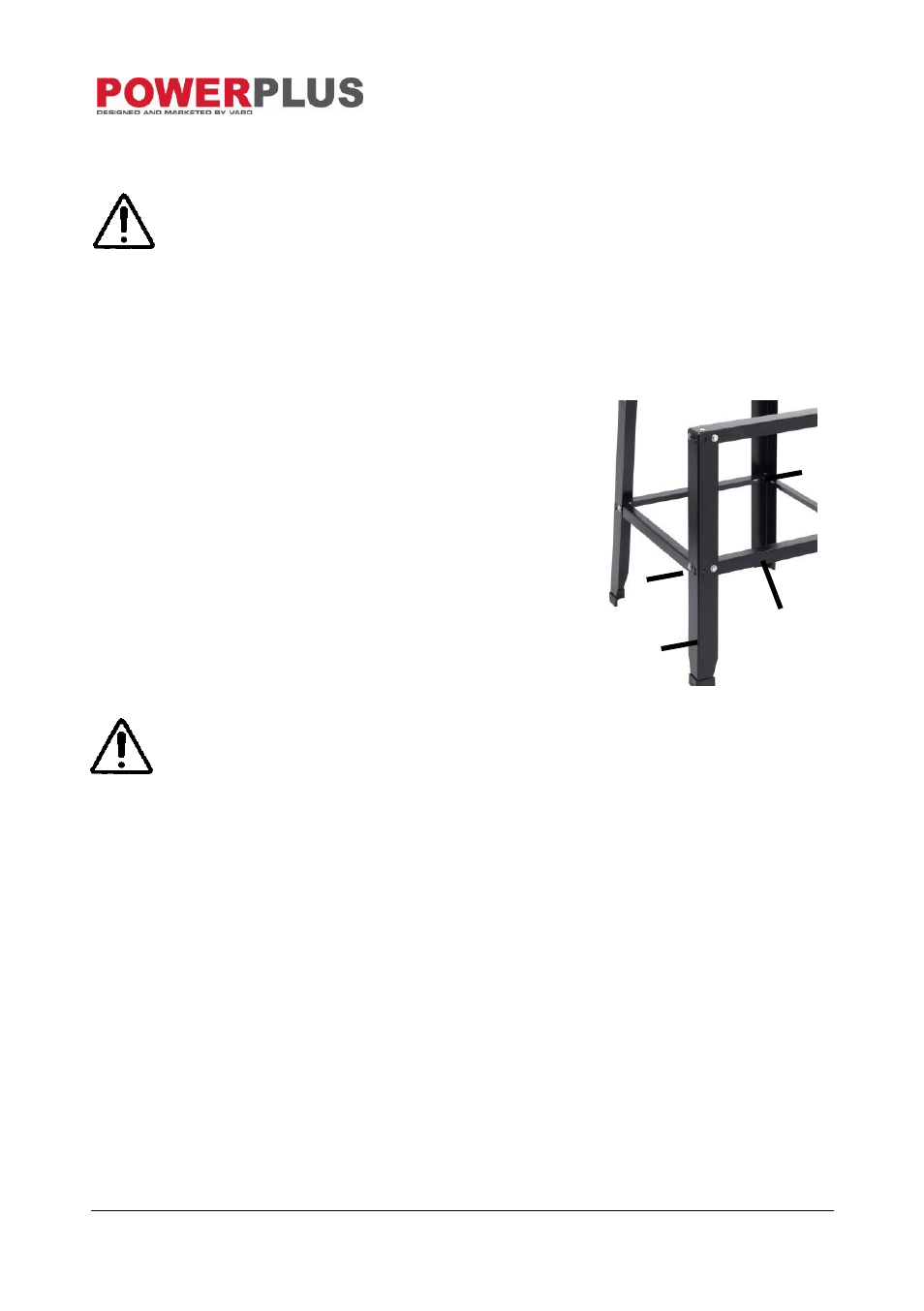

 Die 4 Tischbeine (1) mit den 4 Querverstrebungen
(2) verschrauben. Dazu jede Querverstrebung von
innen mit 2 Schrauben (3), Unterlegscheiben und
Haltemuttern (4) an jedem Tischbein befestigen.
Die Haltebügel (17) werden durch die Schraublöcher im Gehäuse befestigt. (Abb. 3).
Wichtiger Hinweis: Das Gerät darf nur auf einer ebenen und rutschfesten
Fläche aufgestellt werden. Das Gerät darf nicht wackeln können!
7.2 Parallelanschlag montieren (Abb. 4)
Den Parallelanschlag (5) in die Schiene der Messskala einsetzen. Die Ausrichtung im
Sichtfenster prüfen. Den Knopf zum Verriegeln des Parallelanschlags (5) drehen. Den
Abstand zwischen dem Anschlag und dem Sägeblatt an zwei Stellen mit einem Maß
überprüfen, damit ein perfekter Parallelschnitt erzielt wird.
7.3 Winkelanschlag montieren (Abb. 5)
Der Winkelanschlag (9) besteht aus zwei Teilen – dem eigentlichen Anschlag (Stoppplatte A)
und der Winkeleinstellung (B). Diese beiden Elemente müssen zusammengebaut werden.
 Die Stoppplatte (A) in die Aufnahmen der Winkeleinstellung (B) mit den beiden
Einstellschrauben (C) einsetzen, in die gewünschte Stellung bringen und die
Einstellschrauben anziehen.
1
3
4
2
