POW8561 DE
Copyright © 2014 VARO S e i t e | 8 www.varo.com
Die Gleitführung (D) des Winkelanschlags in die vorgesehene Aufnahme auf der Tischfläche
drücken.
HINWEIS: Ob die Stoppplatte (A) mit der langen Seite nach oben oder nach
unten eingesetzt wird, ist von der Höhe des Werkstücks abhängig.
Rechtshänder werden den Winkelanschlag bevorzugt in die linke Aufnahme
der Tischfläche einsetzen.

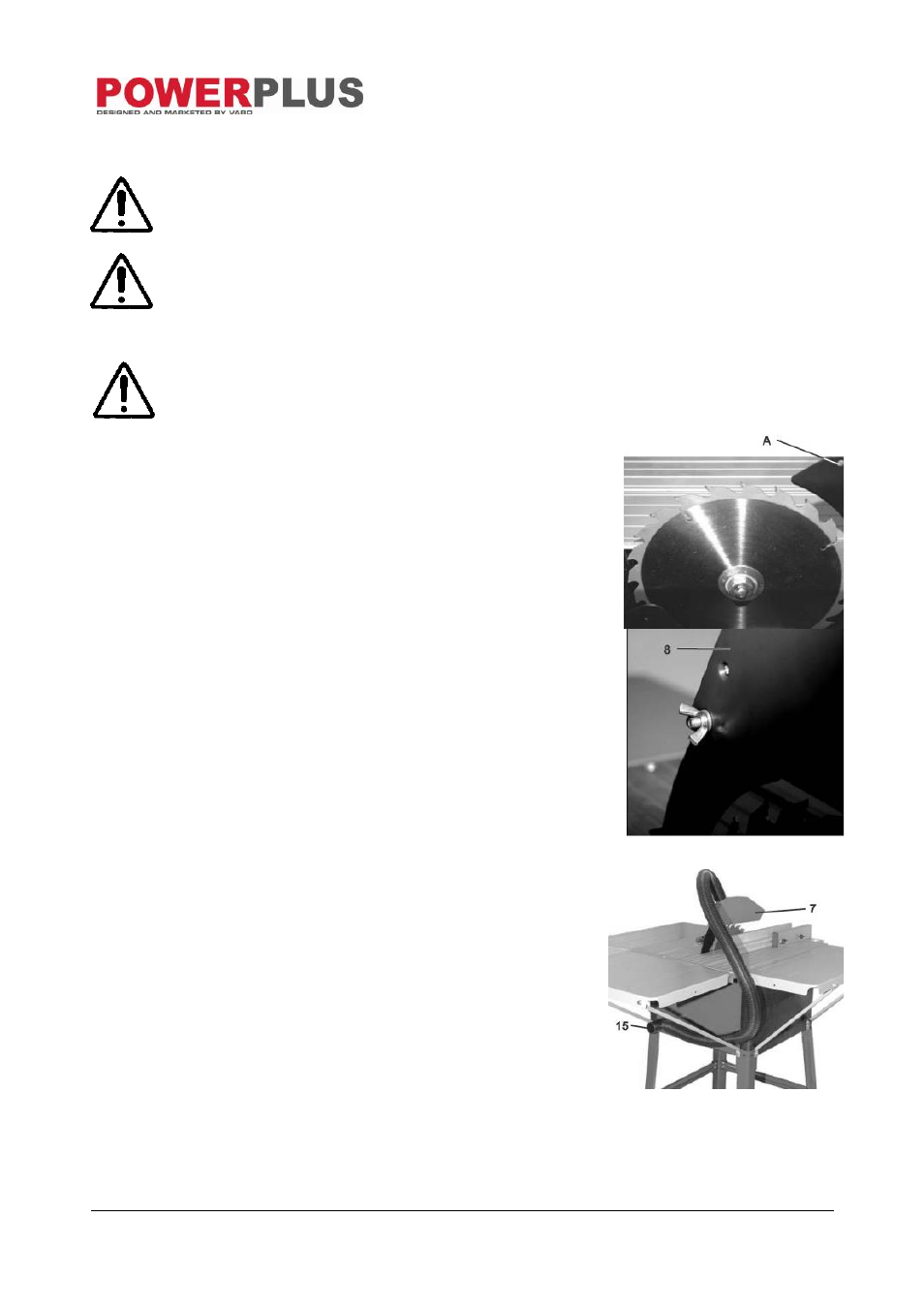

7.4 Sägeblattschutz montieren
WARNHINWEIS: Verletzungsgefahr! Um Verletzungen zu vermeiden, muss
das Sägeblatt so weit wie möglich abgesenkt werden.
 Das Sägeblatt mit der Handkurbel für die Höheneinstellung
(4) so weit absenken, dass das Bohrloch (A) im Spaltkeil
(7) immer noch erreichbar ist.
 Die Flügelmuttern am Sägeblattschutz (6) lösen und
zusammen mit dem Bolzen und der Unterlegscheibe
abnehmen.
 Den Sägeblattschutz (6) an die Kehlung des Spaltkeils
halten, und die Bohrung im Sägeblattschutz mit dem Loch
im Spaltkeil zur Deckung bringen.
 Jetzt die Bolzenschraube durch das Loch führen und mit
der Unterlegscheibe und der Flügelmutter befestigen.
7.5 Absaugung montieren
 Das eine Ende des Absaugschlauchs (11) auf die
vorgesehenen Stutzen des Sägeblattschutzes (6)
drücken, und das andere Ende an einem der Stutzen
des Anschlusses (13) anbringen.
 Am anderen Stutzen des Anschlusses (13) einen
entsprechend ausgelegten Absaugschlauch befestigen.
