Florabest 1226L7 Benutzerhandbuch
Seite 4
4
Technische Daten
Aufbaumaß:
ca. 57 x 86 x 48 cm
Rost:
ca. Ø44 cm
Gewicht:
ca. 5,7 kg
Fassungsvermögen:
ca. 1,5 kg

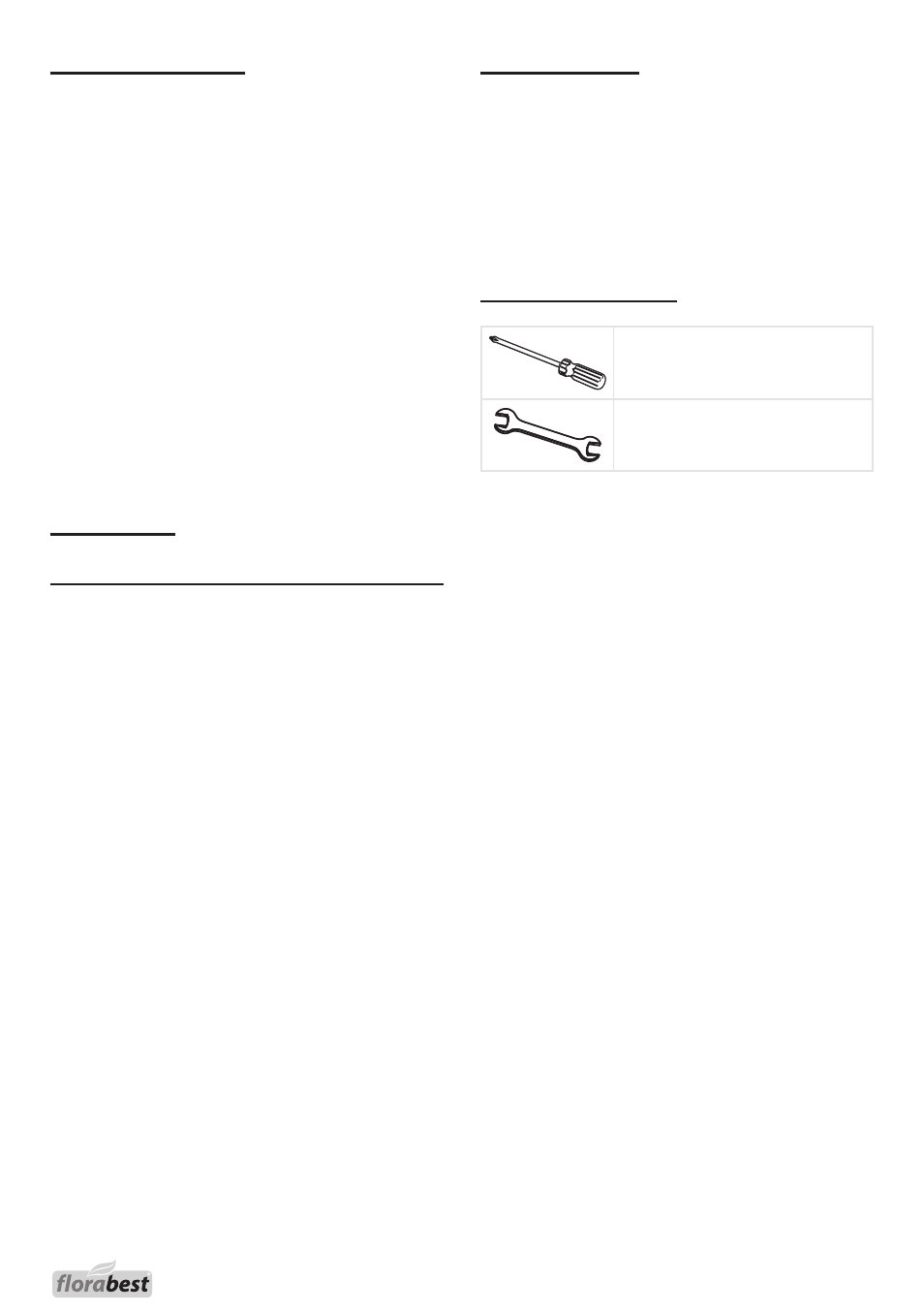

Benötigtes Werkzeug
Kreuzschraubendreher
Maulschlüssel
7mm, 10mm und 13mm
Montage vorbereiten
1. Lesen Sie bitte die Montageanleitung
sorgfältig durch und befolgen Sie die
Sicherheitshinweise.
2. Nehmen Sie sich ausreichend Zeit für den
Zusammenbau.
3. Schaffen Sie zuvor eine ebene Arbeitsfläche von
etwa zwei bis drei Quadratmetern.
4. Entnehmen Sie das Gerät der Verpackung!
5. Legen Sie sich die Teile und das benötigte
Werkzeug in Griffnähe bereit.
6. Überprüfen Sie bitte anhand der nachstehenden
Liste und Zeichnung die Vollständigkeit der
Einzelteile.
Einzelteilliste
Bezeichnung
Anz.
A: Handgriff
3
B: Lüftungsscheibe
2
C: Haube
1
D: Haubenhalter
1
E: Grillrost
1
F: Kohlerost
1
G: Feuerschüssel
1
H: Stativverstärkung
3
I:
Radstativ
2
J:
Ascheauffangblechhalter
3
K: Rad
2
L: Drahtablage
1
M: Stativkappe (vormontiert)
1
N: Ascheauffangblech
1
O: Standstativ
1
P: Kohleteiler
2
