5
Montage durchführen
VORSICHT!
Die Schraubenköpfe sollten zu Ihrer Sicherheit
immer nach außen zeigen, da es sonst zu
Verletzungen kommt.
Ziehen Sie erst nach Beendigung der Montage
alle Schraubverbindungen fest an, sonst kommt
es zu unerwünschten Material-Spannungen.
1. Stecken Sie über jedes obere Stativende (I +
O) einen Ascheauffangblechhalter (J) und eine
Stativverstärkung (H). Montieren Sie die Stative
(I + O) in der abgebildeten Anordnung an die
Feuerschüssel (G). Verwenden Sie die M6x30
Schrauben und Unterlegscheiben Ø6,4xØ18.
2. Hängen Sie die vordere Nase der Drahtablage
(L) in die untere Bohrung des Standstatives (O).
Führen Sie die Enden der Drahtablage (L)
durch die unteren Bohrungen in den Stativen
(I). Montieren Sie die Räder (K) mittels der
Unterlegscheiben Ø8xØ18 und Stoppmuttern
M8 an die Enden der Drahtablage (L).
3. Verschrauben Sie zwei der Handgriffe (A) an der
Feuerschüssel (G) mittels der M6x10 Schrauben,
Unterlegscheiben Ø6,4xØ12 und Muttern M6.
Der Haubenhalter (D) wird an der Innenseite
der Haube (C) mittels M6x10 Schrauben,
Unterlegscheiben Ø6,4xØ12 und Muttern M6
mit dem Handgriff (A) befestigt.
4. Befestigen Sie die Lüftungsscheiben (B) mit
M4x10 Schrauben, Unterlegscheiben Ø4,2 und
Muttern M4 von außen an der Feuerschüssel (G)
und an der Haube (C).
5. Klemmen Sie das Ascheauffangblech (N) in
die Ascheauffangblechhalter (J) zwischen den
Stativen (I + O).
6. Setzen Sie den Kohlerost (F) und den Grillrost (E)
in die Feuerschüssel (G) ein. Bei Bedarf setzen
Sie die Kohleteiler (P) auf den Kohlerost (F).
Beachten Sie auch die Hinweise auf den
Folgeseiten.
WARNUNG!
Der Grill muss während des Betriebes auf einem
stabilem und festem Untergrund stehen, da er
sonst umkippen kann.

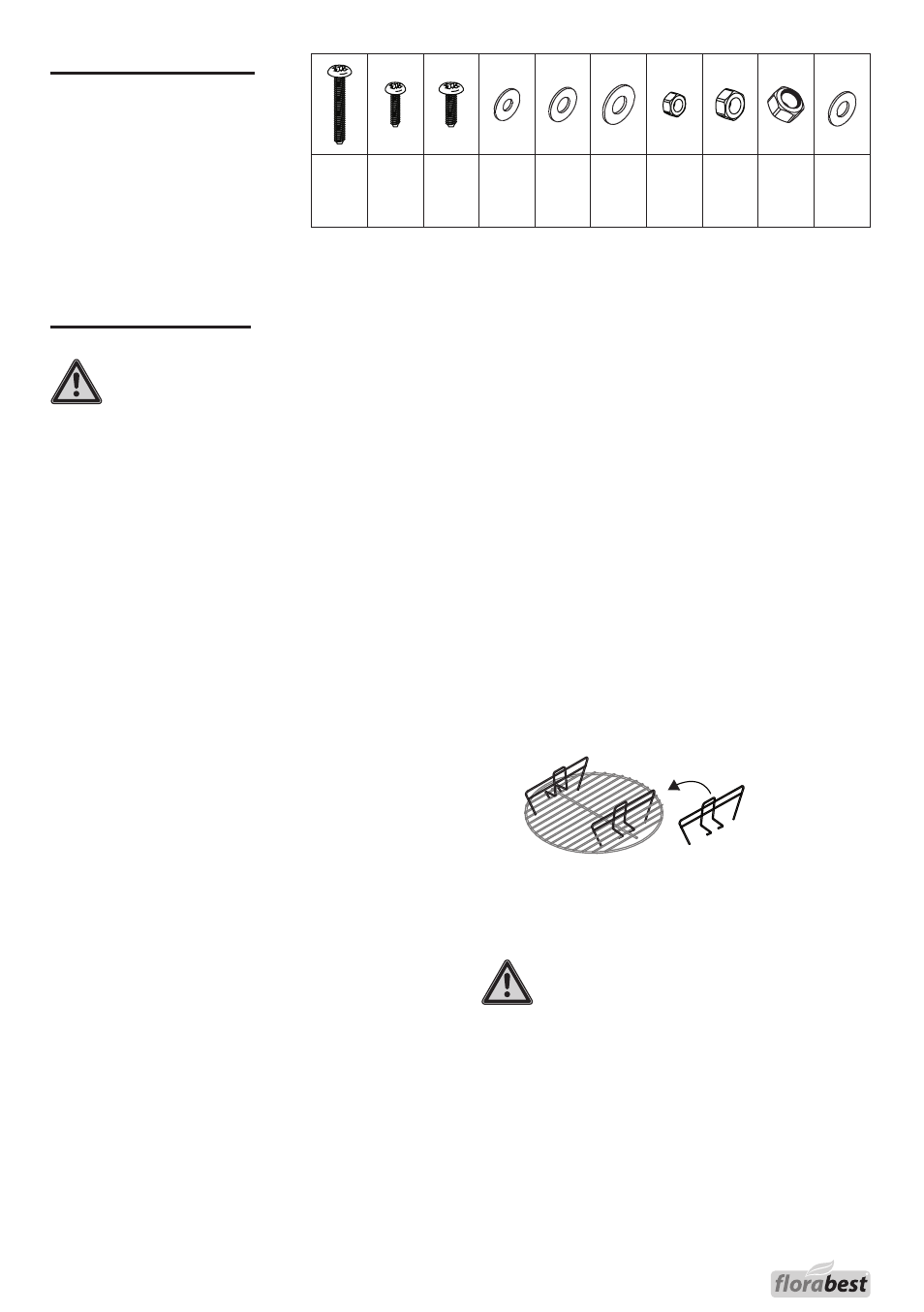

Verbindungselemente
M4x10
2x
M6x10
6x
Ø4,2
2x
Ø6,4xØ12
6x
Ø6,4xØ18
3x
M4
2x
M6
6x
M6x30
3x
M8
2x
Ø8xØ18
2x
