20 LSHB 150 A1
FI
Sähköliitäntä
VAROITUS
Tämä laite vastaa suojaluokkaa I.
► Maadoitusjohto (vihreä/keltainen johdin) on liitettävä merkinnällä
merkittyyn kohtaan.
♦ Kytke virta pois päältä ja varmista se uuden päällekytkemisen varalta.
♦ Avaa laitteen taustapuolen liitäntäkotelon neljä ruuvia ja poista suojus.
♦ Vedä aluksi johto johdon sisäänviennin 9 läpi liitäntäkoteloon ja varmista
se olemassa olevaan vedonpoistajaan.
♦ Liitä johto liittimellä liitäntäsuunnitelmassa esitetyllä tavalla.
♦ Aseta liitäntäkotelon suojus jälleen paikoilleen ja ruuvaa se tiukasti kiinni.
♦ Kytke nyt jännitesyöttö uudelleen päälle.
N L
X
Ruskea tai musta johdin (L)
Sininen johdin (N)
Vihreä/keltainen johdin ( )

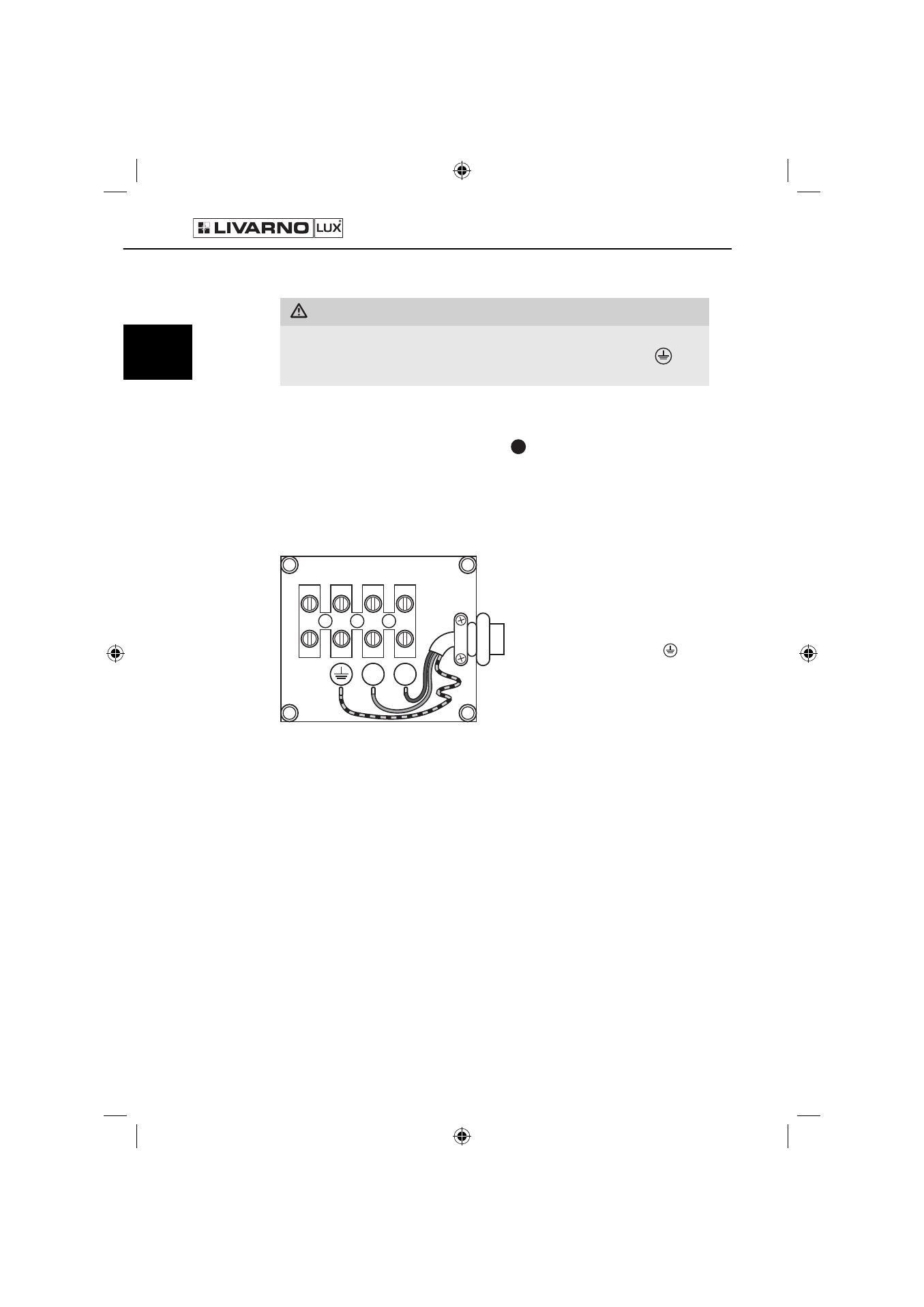

Kuva Liitäntäkaavio
