32 LSHB 150 A1
SE
Elektrisk anslutning
VARNING
Den här produkten uppfyller kraven för skyddsklass I.
► Skyddsledaren (grön/gul tråd) måste anslutas på det ställe som markerats
med
.
♦ Stäng av och säkra strömkretsen så att den inte kan kopplas på igen.
♦ Lossa de fyra skruvarna på kopplingslådan på baksidan av produkten och
ta av locket.
♦ Dra sedan en kabel genom kabelinföringen 9 in i kopplingslådan och
säkra den med den befi ntliga dragavlastningen.
♦ Koppla kabeln till anslutningsklämman så som framgår av kopplingsschemat.
♦ Sätt tillbaka locket på kopplingslådan och skruva fast det.
♦ Koppla till sist på spänningsförsörjningen igen.
N L
X
Brun eller svart tråd (L)
Blå tråd (N)
Grön/gul tråd ( )

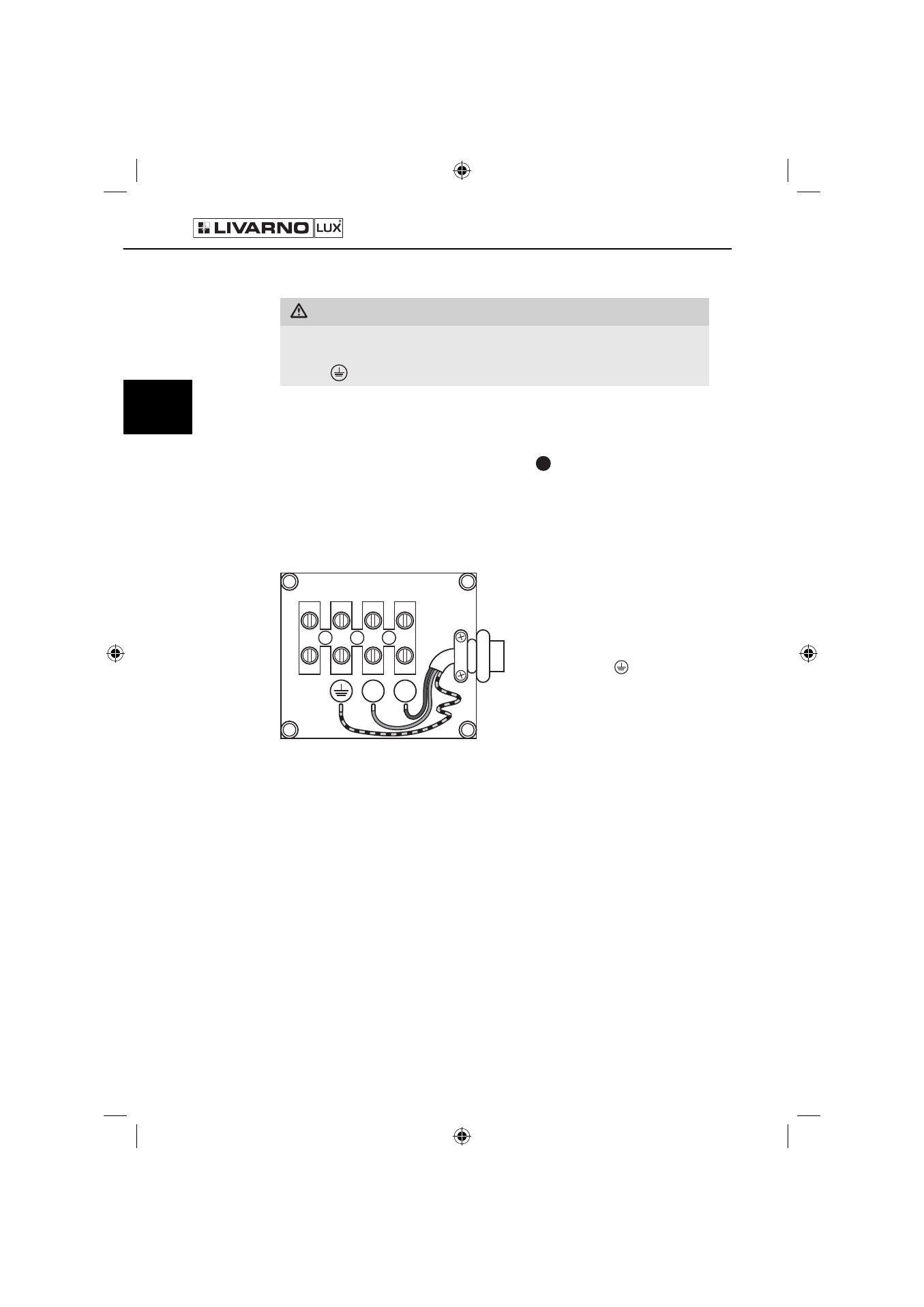

Bild Kopplingsschema
