44 LSHB 150 A1
DK
Eltilslutning
ADVARSEL
Denne udendørslampe er i overensstemmelse med
beskyttelsesklasse I.
► Beskyttelseslederen (grøn/gul leder) skal tilsluttes på stedet, der
er markeret med
.
♦ Sluk for strømkredsen, og foretag sikring af den, så den ikke kan tændes igen.
♦ Løsn de fi re skruer på tilslutningskassen på undersiden af udendørslampen,
og fjern afdækningen.
♦ Træk kablet gennem kabelindføringen 9 og ind i tilslutningskassen, og fastgør
den på trækafl astningen.
♦ Forbind kablet med tilslutningsklemmen som vist i tilslutningsskemaet.
♦ Sæt tilslutningskassens afdækning på igen, og skru den fast.
♦ Tænd for spændingsforsyningen igen.
N L
X
Brun eller sort leder (L)
Blå leder (N)
Grøn/gul leder ( )

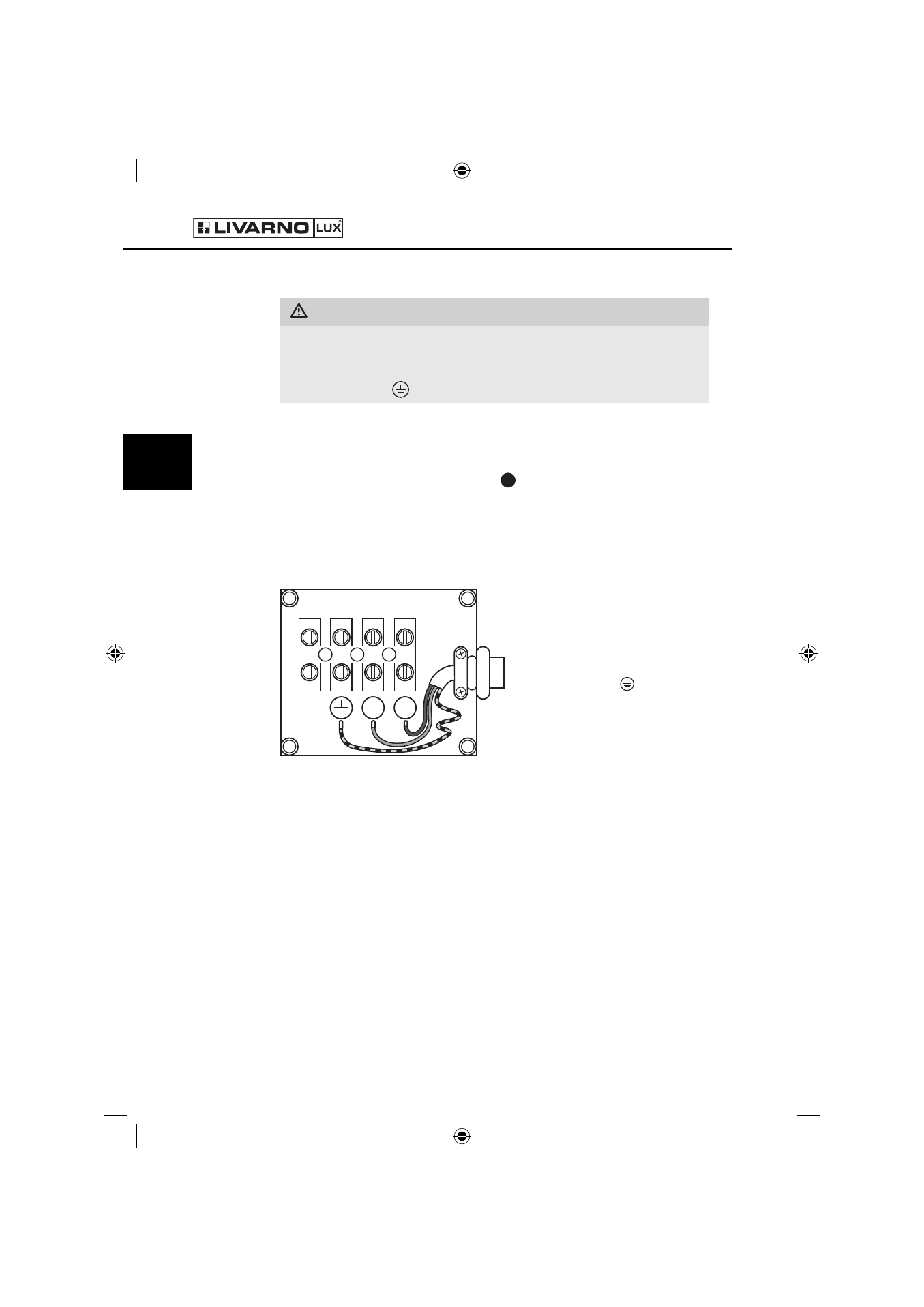

Fig. tilslutningsdiagram
