PELLETHEIZÖFEN Kapitel 2
INSTALLATIONS- UND GEBRAUCHSANLEITUNG Seite
13
Theoretische Grundlagen für die Installation Technischer Service - Alle Rechte sind der Fa. MCZ S.p.A. vorbehalten - Vervielfältigung verboten
2.6.
ANSCHLUSS AN DEN RAUCHFANG
Der Rauchfang darf ein Innenmass von 20X20 oder Durchmesser 20 cm nicht
überschreiten; ist er grösser oder in schlechtem Zustand (Bsp. Risse,
unzureichende Isolierung, usw.) sollte man in den Rauchfang, über seine
gesamte Länge bis zur Spitze ein Edelstahlrohr mit passendem Durchmesser
einsetzen.
Mit Instrumenten nachprüfen, ob ein Rauchabzug von mindestens 10 Pa
vorhanden ist
Unten am Rauchfangs ist eine Inspektionsklappe für die regelmäßigen
Kontrollen und die Reinigung anzubringen. Letztere ist ein Mal im Jahr
vorzunehmen.
Der Anschluss an den Rauchfang ist luftdicht und mit den von uns empfohlenen
Rohren und Anschlussstücken auszuführen.
Es ist unbedingt zu überprüfen, ob der Schornstein laut geltenden Richtlinien mit
einem Windschutz versehen ist.
Diese Art Anschluss garantiert auch bei einem
vorübergehenden Stromausfall die Ableitung der
Rauchgase.
2.7.
ANSCHLUSS AN EINE EXTERNE
RAUCHGASABLEITUNG MIT ISOLIERTEM ODER
DOPPELWANDIGEM ROHR
Die Aussenleitung muss mindestens ein Innenmass von 10x10 cm oder einen
Durchmesser von 10 cm und maximal 20X20 cm oder einen Durchmesser von
20 cm haben.
Mit geeigneten Meßinstrumenten nachprüfen, ob ein Rauchabzug von 10 Pa
vorhanden ist.
Es dürfen nur isolierte (doppelwandige) Edelstahlrohre mit glatter Innenfläche
verwendet werden (biegsame Edelstahlrohre sind nicht zulässig), die an der
Wand zu befestigen sind.
Unten am Rauchfang ist eine Inspektionsklappe für die regelmäßigen Kontrollen
und die Reinigung, die einmal im Jahr fällig wird, anzubringen.
Der Anschluss an den Rauchfang ist luftdicht und mit den von uns empfohlenen
Rohren und Anschlussstücken auszuführen.
Es ist unbedingt zu überprüfen, ob der Schornstein laut geltenden Richtlinien mit
einem Windschutz versehen ist.
Diese Art Anschluss garantiert auch bei einem
vorübergehenden Stromausfall die Ableitung der
Rauchgase.
2.8.
ANSCHLUSS AN DEN RAUCHFANG
Die Verbindung zwischen Heizofen und Rauchgasableitung muss für einen
guten Betrieb eine Neigung nicht unter 3% haben und die Länge des
horizontalen Abschnitt darf 2/3 m nicht überschreiten, der vertikale
Abschnitt von einem “T”- Anschluss zum anderen (Richtungsänderung) darf
nicht unter 1,5 m liegen.
Mit geeigneten Meßinstrumenten nachprüfen, ob ein Rauchabzug von
mindestens 10 Pa vorhanden ist
Unten am Rauchfangs ist eine Inspektionsklappe für die regelmäßigen
Kontrollen und die Reinigung anzubringen. Letztere ist ein Mal im Jahr
vorzunehmen.

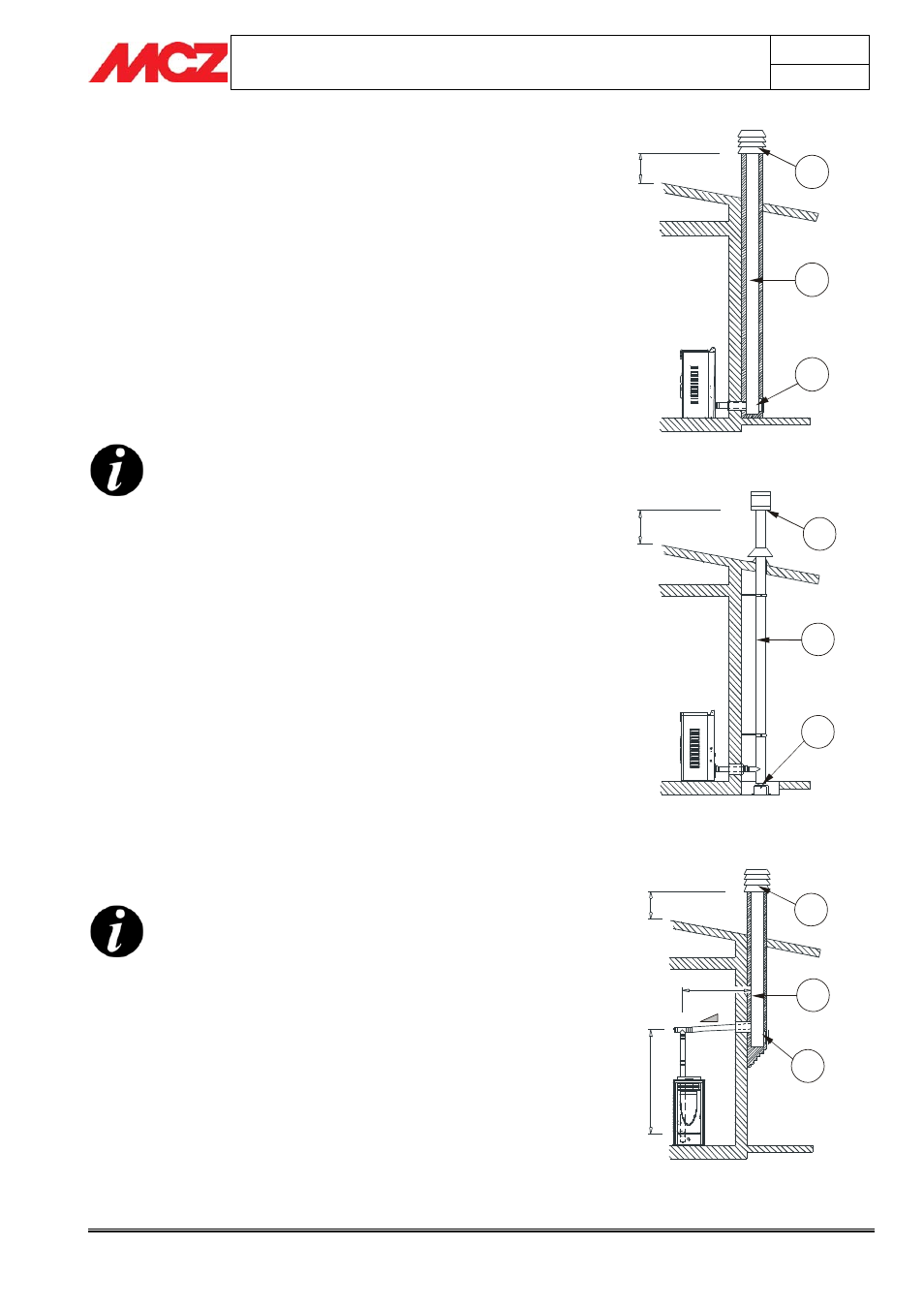

0,5 mt. 1
2
3
1) Schornstein mit Windschutz
2) Rauchfang
3) Inspektion
0,5 mt.
2
1
3
1) Schornstein mit Windschutz
2) Rauchfang
3) Inspektion
3-5 %
2 - 3 mt. MAX
0,5 mt.
H
>
1
,5
m
t.
3
2
1
1) Schornstein mit Windschutz
2) Rauchfang
3) Inspektion
