PELLETHEIZÖFEN Kapitel 3
INSTALLATIONS- UND GEBRAUCHSANLEITUNG Seite
19
Installation und Montage Technischer Service - Alle Rechte sind der Fa. MCZ S.p.A. vorbehalten - Vervielfältigung verboten

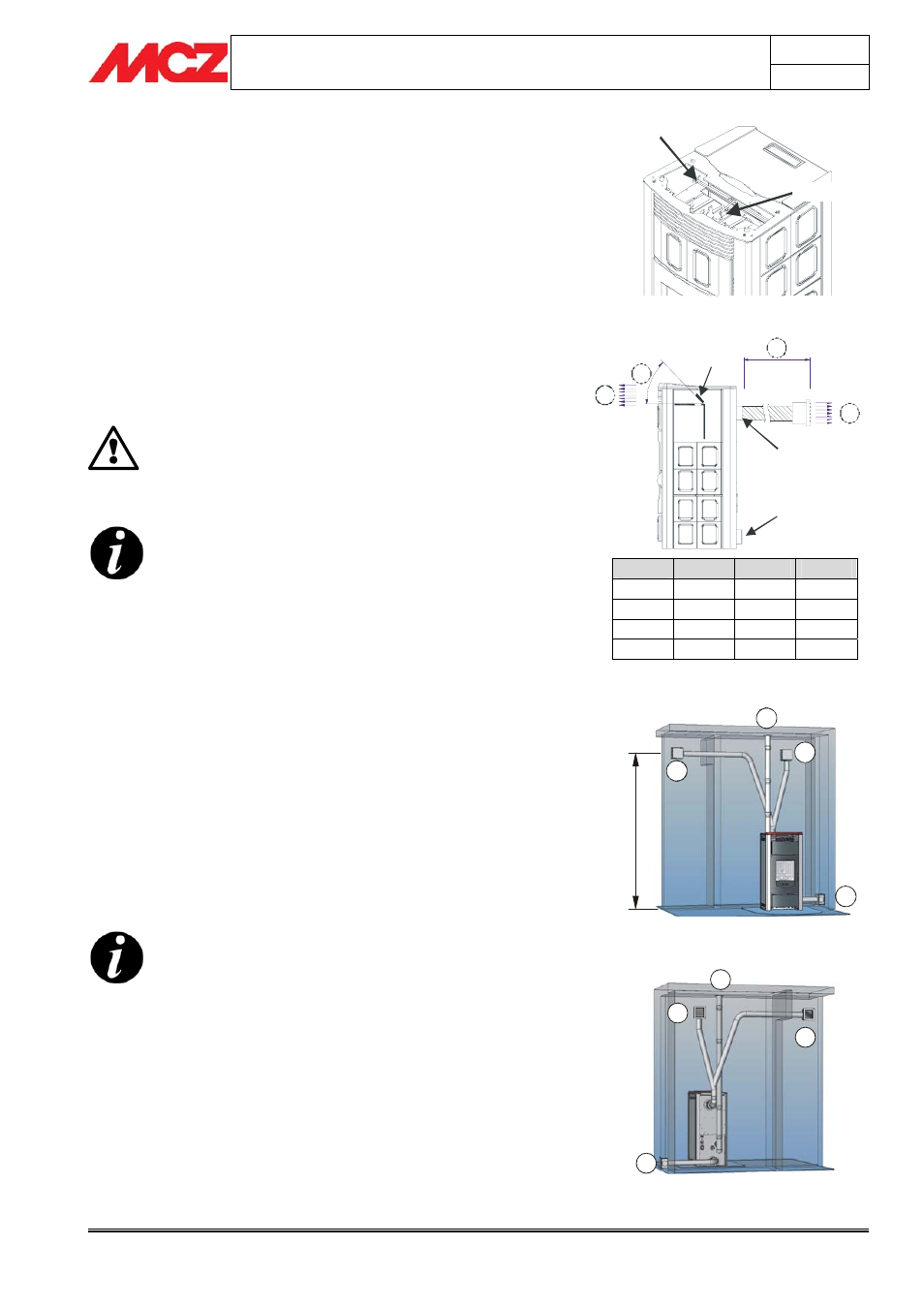

3.3. ANSCHLUSS WARMLUFTKANALISIERUNGEN
MODELL POLAR/NOVA /ATHOS MULTIAIR
Nach Beendigung der Aufstellphase des Heizofens kann mit der Installation der
Warmluftrohrleitungen begonnen werden.
Als erster Schritt muss die Luftmenge, die auf der Vorder- und Rückseite des
Heizofens austreten soll, festgelegt werden.
Dieser einfache Vorgang ist durchführbar, indem man das mechanische Leitblech
im oberen Teil des Heizofens, unter der Keramikabdeckplatte
( Abbildung 3) mit dem entsprechenden Haken in die gewünschte Stellung bringt.
Je grösser die Öffnung ist, um so mehr Luft tritt aus dem vorderen Teil und
weniger aus dem rückseitigen Teil und umgekehrt.
Für mehr Klarheit wird in der Abbildung 4 die Warmluftverteilung zwischen den
beiden Austritten (vorn und hinten) bei maximaler Drehgeschwindigkeit
des Gebläses und einer Kanalisierung schematisch dargestellt.
Die Einstellung des oberen Leitblechs nicht bei
funktionierendem Heizofen und nicht ohne
Schutzhandschuhe vornehmen:
VERBRENNUNGSGEFAHR Die austretende Luft hat
eine durchschnittliche Temperatur von
≥ 70°C
DEN RÜCKSEITIGEN LUFTAUSTRITT NIE GANZ
SCHLIESSEN !!!
Es sollte nicht die gesamte Luft auf der Vorderseite
des Heizofens austreten, da eine grosse, zirkulierende
Luftmenge geräuschvolle Turbulenzen im
Wärmetauscher verursachen würde und ausserdem zu
einer erheblichen Überhitzung der Struktur führen
würde. Es ist jedoch möglich. den vorderen Austritt
(Leitblech) ganz zu schliessen und die gesamte Luft
aus dem rückseitigen Auslass austreten zu lassen.
Nach der Einstellung des Leitblechs, den hinteren Flansch des
Warmluftaustritts (Abbildung 4) an die Kanäle und Auslässe
anschliessen. Es können entsprechende MCZ-Anschlüsse verwendet
werden, die den Luftstrom in mehrere Auslässe leiten und die auch
eingemauert werden können. Der hintere Warmluftaustritt hat einen
Durchmesser von 100 mm, daher können Rohrleitungen mit demselben
oder etwas kleinerem Durchmesser (80 mm) in den Hohlräumen des
Wohngebäudes eingemauert werden. Das in die Wand eingesetzte Rohr
muss entsprechend isoliert sein, damit die Temperatur nicht verloren
geht und der Luftaustritt schallgedämmt wird.
Ratsam ist, Luftkanäle mit fast gleicher Länge
anzulegen, damit die Luft gleichmässig verteilt wird,
ansonsten nimmt die Luft den kürzeren Weg mit
weniger Kurven.
Hier seitlich ( Abbildung 5 und 6) zeigen wir ein einfaches
Kanalisierungsbeispiel, sowohl von der Rückseite als auch von der
Vorderseite des Heizofens gesehen.
Für eine bessere Luftzirkulation im Raum sollte auch der
Eingangsflansch der rückseitigen Luft nach aussen angeschlossen sein
( Abbildung 6 – A). Dieser Anschluss ist nicht notwendig, wenn der
Raum in dem das Produkt installiert ist, ausreichend gelüftet ist.
Zeichenerklärung Abbildungen 5 und 6
A = Kaltlufteintritt - B = Kanalisierungen und Auslässe Warmluftaustritt - C =
Rauchaustrittsrohr
A B J K
0 m. MIN. 30% 70%
0 m. MAX. 50% 50%
4 m MIN. 40% 60%
4 m MAX. 60% 40%
Abbildung 3 – Einstellung des oberen, vorderen
Leitblechs
Abbildung 4 – Warmluftverteilung
Vorderseite/Rückseite
A
B
B
C
Abbildung 5 – Luftaustrittsanlage von vorn gesehen
Abbildung 6 – Luftaustrittsanlage von hinten
gesehen
B
A
B
C
M
A
X
2
m
t.
Haken
Leitblech
K
A
B
J
FlanschWarmluftaus tritt
Flans ch Kaltluftzufu hr
Leitblech
