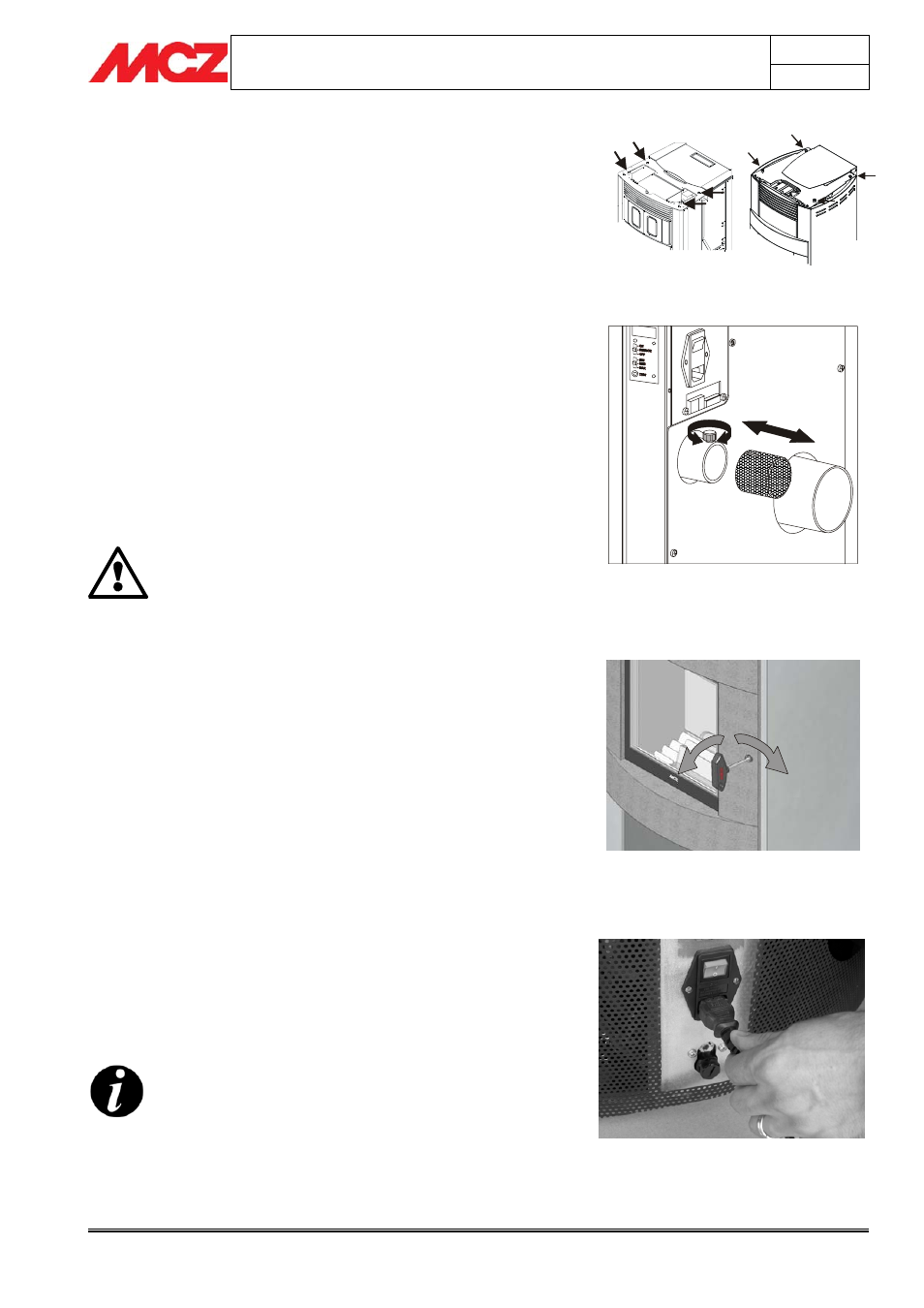

MCZ Athos MULTIAIR - Handbuch (Seite 22)

PELLETHEIZÖFEN Kapitel 3
INSTALLATIONS- UND GEBRAUCHSANLEITUNG Seite
22
Installation und Montage Technischer Service - Alle Rechte sind der Fa. MCZ S.p.A. vorbehalten - Vervielfältigung verboten
3.4.5. Montage der oberen Keramikabdeckplatte
Für die Montage die Abdeckplatte auf den vier oberen Überständen des
Heizofens ablegen. Auf der Unterseite befinden sich vier kleine
Hohlräume, die den, in der Abb. 11 gezeigten Gummihalterungen
entsprechen.
3.5. MONTAGE DES LUFTFILTERS
Bevor der Heizofen für den Anschluss an das Stromnetz und
den Rauchfang an die Wand geschoben wird, den Luftfilter, der
dem Heizofen beiliegt, montieren.
Der zylindrische Filter besteht aus einem Metallgitter und liegt dem
Zubehör bei (zusammen mit Handschuh, Haken, Gebrauchsanweisung,
usw.…)
Der Filter muss in das Lufteintrittsrohr Ø 5 cm gesteckt werden.
Für seine Montage ist die Schraube mit Knauf auf dem Lufteintrittsrohr
ein wenig zu locker, den Filter einsetzen und darauf achten, dass die
Nut des Filters mit der Schraube des Knaufes übereinstimmt und
anschließend den Filter mit dem Knauf blockieren.
ACHTUNG!
Auf keine Fall den Heizofen ohne Luftfilter in Betrieb
setzen. MCZ haftet nicht für eventuelle Schäden an
den internen Bauteilen, wenn diese Vorschrift nicht
beachtet wird.
3.6. ÖFFNUNG/SCHLIESSUNG TÜR HEIZOFEN ATHOS
Der Heizofen Athos wird mit einem Inbusschlüssel für das
Öffnen/Schließen der Tür geliefert. Es reicht, den Schlüssel einzusetzen,
einen leichten dauerhaften Druck auf die Tür auszuüben und den Griff
zu drehen (gegen den Uhrzeigersinn, um zu öffnen, in den
Uhrzeigersinn, um zu schließen).
Die Tür wird als geschlossen angesehen, wenn der Schlüssel sich nicht
weiter dreht. Es ist normal, dass der Vorgang mehrere 180°-Drehungen
des Schlüssels erfordert.
3.7. ELEKTRISCHER ANSCHLUSS
Schließen Sie das Netzkabel zunächst auf der Rückseite des Heizofens
an und dann an einer Wandsteckdose.
Der Hauptschalter auf der Rückseite sollte nur zum Einschalten des
Heizofens betätigt werden, ansonsten sollte er ausgeschalten sein.
Bei längerer Nichtbenutzung des Ofens empfiehlt es
sich, das Verbindungskabel vom Ofen zu trennen.
Elektrischer Anschluss des Heizofens
Montage/Demontage des Luftfilters.
Abbildung 11 – Montagehalterungen der
Keramikabdeckplatte
Öffnung/schliessung tьr
