4.7.3.2. Anschluss externes Raumthermostat
Der Ofen kann auch an ein externes Thermostat angeschlossen werden.
Um diesen Anschluss durchzuführen, muss die Schnittstelle D (optional)
erworben werden, die mit der Hauptplatine (E) des Ofens auf dem
Kollektor (F) verbunden wird, wie auf nachfolgend und auf S. 54
Absch.7 angegebenem Schema.
E
D
F
A
B

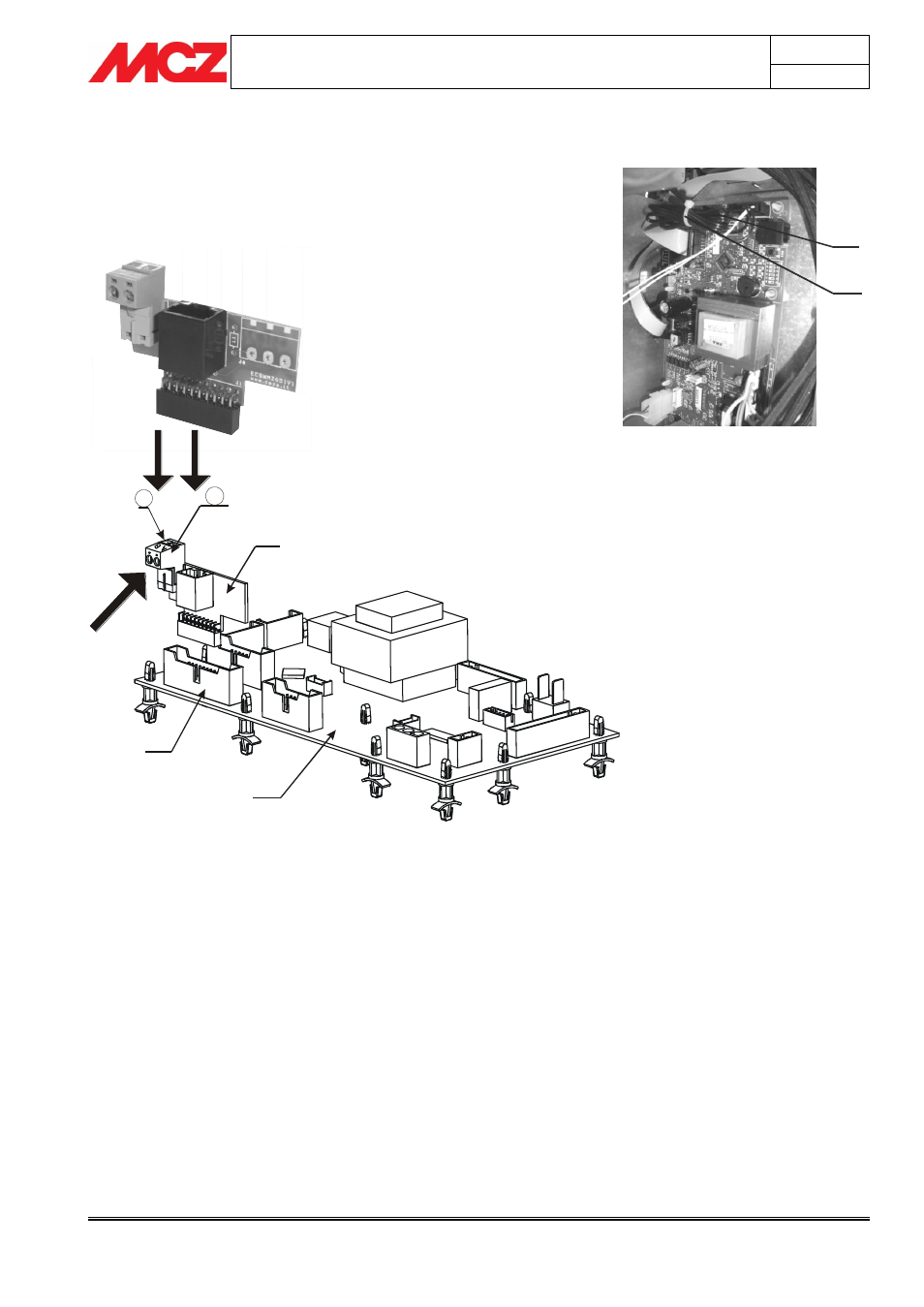

Abb.9 - Schnittstelle für
Raumthermostat
Abb.8 - Hauptplatine (im Ofen)
A = SCHUTZKAPPE
B = FÜHLER (DRAHT)
C = ROHRSCHELLE
D = SCHNITTSTELLE FÜR
EXTERNES THERMOSTAT
E = HAUPTPLATINE
F
= VERBINDER FÜR
ANSCHLUSS SCHNITTSTELLE
G
= ÖFFNUNG FÜR
KABELAUSGANG
