PELLETHEIZÖFEN
Kapitel 7
INSTALLATIONS- UND GEBRAUCHSANLEITUNG
S.
60
Elektrische Schaltpläne und Ersatzteile
Technischer Service - Alle Rechte sind der Fa. MCZ GROUP S.p.A. vorbehalten -
Vervielfältigung verboten
7. ELEKTRISCHE SCHALTPLÄNE

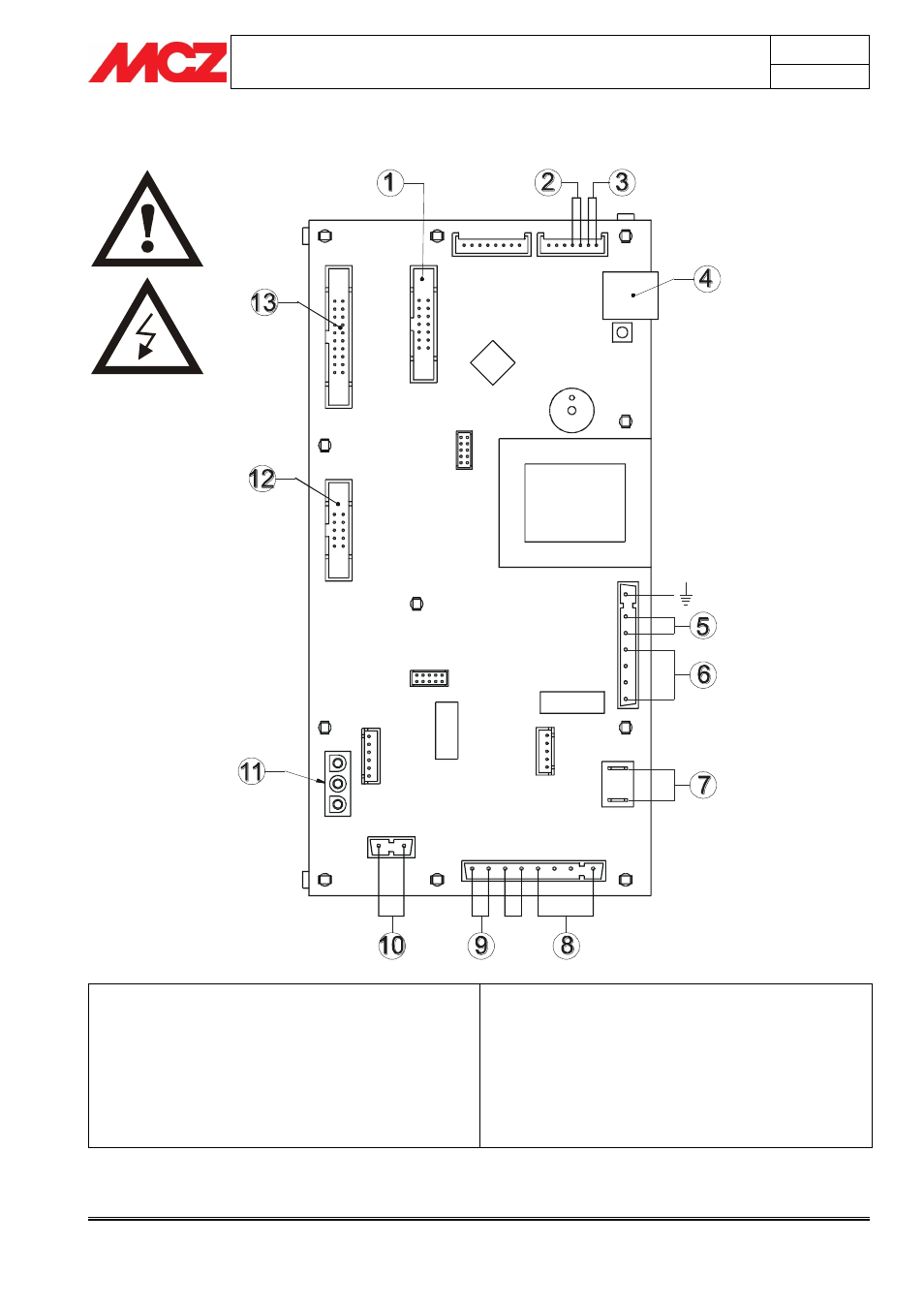

ZEICHENERKLÄRUNG VERDRAHTUNGEN DER HAUPTPLATINE
1. Bedienblende
2. Raumtemperaturfühler
3. Rauchgasfühler
4. Modem-Anschluss
5. Netzschalter
6. Zündkerze
7. Rauchgas-Absauggebläse
8. Getriebemotor
9. Kontaktthermostat
10. Luftgebläse
11. Prüfung Umdrehungen Rauchgas-Absauggebläse
12. Fühler Luftfördermenge
13. Kollektor für Schnittstelle Raumthermostat
ANMERKUNG: Die elektrischen Verdrahtungen der einzelnen Bauteile sind mit vorverlegten Verbindern
ausgestattet, von denen jeder eine andere Abmessung hat.
