Kapitel 2
INSTALLATIONS- UND GEBRAUCHSANLEITUNG
S.
10
Installation und Montage Technischer Service - Alle Rechte sind der Fa. MCZ S.p.A. vorbehalten - - Vervielfältigung verboten
2.2.3. Kanäle für Bausatz VF 480-620 m
3/ h
Wird der Heizkamin mit Zwangslüftung installiert, d.h. unter Nutzung
eines Vs zu 480 oder 620 m 3 /h, sind die Luftansaugöffnungen und
Kanäle wie folgt auszuführen:
für einen ordnungsgemäßen Sauerstoffaustausch innerhalb des
Raums wird empfohlen, einen der beiden Kanäle in den
Außenbereich zu führen und eine Luftklappe von 150 cm²
auszuführen, so dass saubere und frische Luft zugeführt werden
kann. Die andere wird im Inneren des Aufstellungssraums des
Heizkamins ausgeführt (auch diese von 150 cm²).
Diese Betriebsart ermöglicht die korrekte Mischung der Luft im
Aufstellungsraum und eine bessere Kühlung des Heizkaminaufbaus.
(Abbildung 8)
Sollte diese Anschlussmöglichkeit nicht bestehen, ist es dennoch
erforderlich beide Kanäle anzuschließen, auch wenn beide nach außen
oder innen gerichtet sind. Je nach Wahl werden geringfügig über oder
unter dem Durchschnitt liegende Betriebstemperaturen erzielt, die
jedoch die richtige Funktionsweise des Produkts nicht beeinträchtigen.
IMMER BEIDE KANÄLE ANSCHLIESSEN UND AUS DER
VERKLEIDUNG DES HEIZKAMINS FÜHREN.
WENN DIESE RICHTLINIE NICHT BEACHTET WIRD,
KANN DER LÜFTER DURCH SEINE GRÖSSERE
FÖRDERMENGE AUCH DIE LUFT ANSAUGEN, DIE ZUM
FRONTGITTER DES HEIZKAMINS STRÖMEN SOLL
UND FÜR DIE VERBRENNUNG NOTWENDIG IST.
2.2.4. Kanäle für Bausatz VF 180 m
3 /h (Airsystem B70)
Im Gegensatz zum Bausatz VF 480-620 m 3 /h benötigt der Bausatz VF
180 m 3 /h keine Kanäle, da die geringere Leistung der Lüfter und ihre
Position zum Heizkamin den korrekten Betrieb der Anlage garantieren,
solange man eine beträchtliche Menge Luft unter den Kompaktkamin
strömen lässt.
In Anbetracht der Tatsache, dass diese Kaminart normalerweise in eine
interne Zwischenwand der Wohnung eingemauert wird und es fast nie
möglich ist nach draußen zu kanalisieren wie beim zuvor beschriebenen
Modell, muss die gesamte Luft der Lüftung mit den Luftklappen an
beiden Seiten der Verkleidung aus dem Installationsraum abgeführt
werden.
Es müssen zwei Luftklappeen mit einem Mindestquerschnitt von
150 cm 2 netto an beiden Seiten der Verkleidung geschaffen werden,
die auch einen kontinuierlichen Sauerstoffaustausch unter dem
Heizkamin gestatten (Abbildung 9).
Wenn die Luftklappen unzureichend sind, saugen die
Lüfter auch die zur Verbrennung notwendige Luft ab,
und dies beeinträchtigt den korrekten Betrieb des
Produkts.
SCHEMA DER LUFTKLAPPEN NUR FÜR MODELL AIRSYSTEM B70

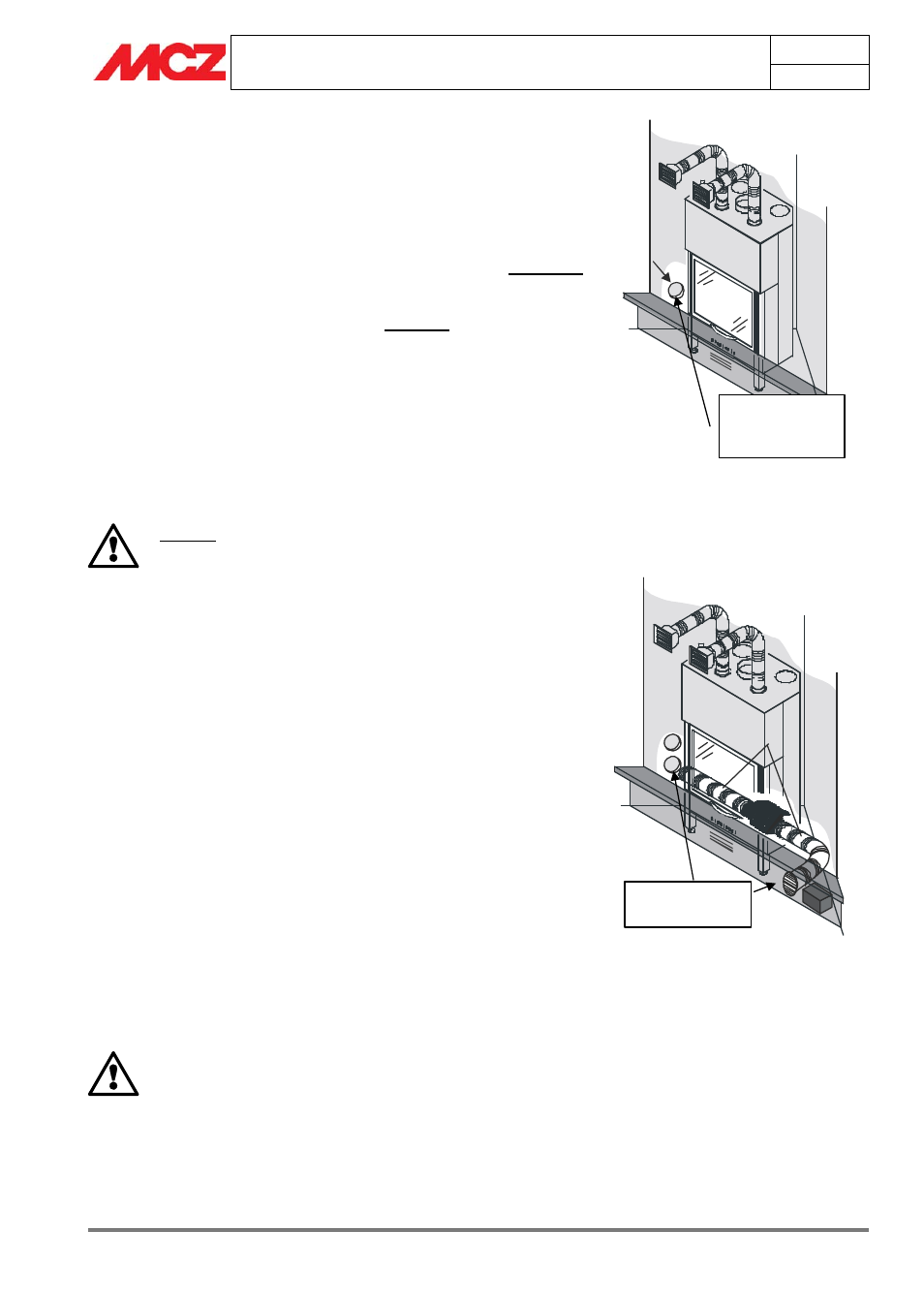

Abbildung 7 – Externe Luftklappe für die
Verbrennungsluft und die Luft der natürlichen
Lüftung
Abbildung 8 – Luftklappe für die
Lüfterkanäle und Luftransaugöffnung der
Verbrennungsluft.
Interne und externe
Luftklappe von 150 cm
2 für
die Luft der Zwangslüftung.
Luftklappe von 300 cm 2 für
die Verbrennungsluft und die
Luft der natürlichen
Konvektion
