Kapitel 3
INSTALLATIONS- UND GEBRAUCHSANLEITUNG
S.
13
Installation und Montage Technischer Service - Alle Rechte sind der Fa. MCZ S.p.A. vorbehalten - - Vervielfältigung verboten
3.2. Montage des Lüfters zu 480m
3 /h
Zur Montage des Bausatzes für die Zwangsventilation zu 480m 3 /h ist
wie folgt vorzugehen:
1. HERAUSZIEHEN DES HERMETISCHEN BODENS:
• Die Feuerraumtür anheben.
• Die Schamotteplatten (Alutec®) entfernen.
• Die selbstschneidenden Schrauben A lösen und das Becken B
zur Aufnahme der Alutec-Platten entfernen (Abbildung 10).
• Den hermetischen Boden C durch Lösen der beiden Muttern D
(Abbildung 10) herausziehen.
2. MONTAGE DES LÜFTERS AUF DEM HERMETISCHEN
BODEN
• Ermitteln Sie auf dem hermetischen Boden die
Befestigungsöffnungen um den Lüfterflansch.
• Schrauben Sie den Elektrolüfter zu 480m 3 /h unter Verwendung
der zuvor auf dem hermetischen Boden bestimmten Öffnungen
mit den Schrauben E fest (Abbildung 11).
• Stellen Sie vor dem erneuten Anbringen des hermetischen
Bodens B in seiner Position die elektrischen Anschlüsse gemäß
dem vorstehenden Abschnitt her.
• Achten Sie dabei besonders auf die Montage des Temperaturfühlers.
3. MONTAGE DES TEMPERATURFÜHLERS
• Beachten Sie die Hinweise im folgenden Abschnitt.
3.3. MONTAGE DES TEMPERATURFÜHLERS
Es wird empfohlen, vorab die Anschlüsse der Steuereinheit FC715
gemäß den Darstellungen im Schaltplan 1 auf Seite 22 zu erstellen.
MONTAGE DES FÜHLERS:
• Ermitteln Sie die Durchgangsbohrung zum Einführen des Fühlers
D auf der rechten oder linken Seite des Unterteils vom Heizkamin
(Abbildung 12).
• Fügen Sie in die Bohrung D die Stützschraube des Fühlers E ein
und befestigen Sie sie mit der Mutter H.
• Schrauben Sie die Arretierschraube des Fühlers G an der
Fühlerhalterung E an, ohne sie festzuziehen, und legen Sie die
Buchse F ein (Abbildung 12).
• Führen Sie den Fühler S vollständig in die Bohrung der
Arretierschraube des Fühlers G ein und ziehen Sie die Schraube
G vorsichtig fest (7er-Schlüssel).
Prüfen Sie nach dem Herstellen des Anschlusses und der Verbindung
des Steckers mit der Netzsteckdose der Wohnung, ob die rote Led an
der Steuereinheit aufleuchtet.
Alle Verkabelungen müssen bei getrenntem
Stromanschluss erstellt werden.
Prüfen Sie, ob die Netzsteckdose geerdet ist.

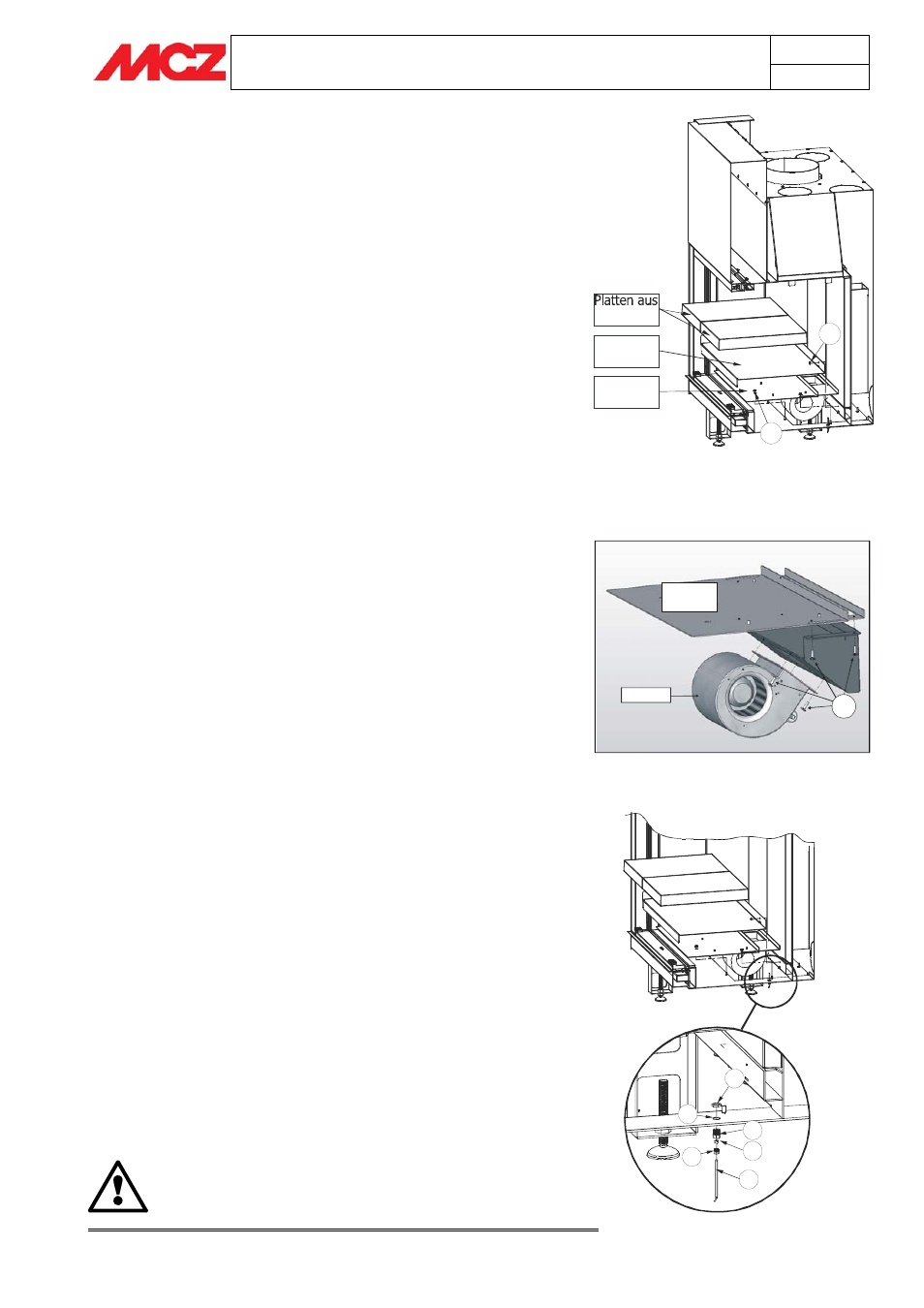

Abbildung 11 – Montage des Lüfters zu 480 m 3 /h
Abbildung 10 – Ausbau des inneren
hermetischen Bodens
Abblidung 12 – Montage des Fühlers
A
Becken
B
Alutec®
Boden
C
D
Abschnitt
FORMA
Lüfter
Boden
C
E
H
Position der
Fühleröffnung
E
F
G
D
S
