Kapitel 2
INSTALLATIONS- UND GEBRAUCHSANLEITUNG
S.
9
Installation und Montage
Technischer Service - Alle Rechte sind der Fa. MCZ S.p.A. vorbehalten - - Vervielfältigung verboten
Sicherstellen, dass der herausnehmbare Boden C
hermetisch abdichtet und kontrollieren, ob die am
Boden montierten Dichtungen einwandfrei sind.
2.2. ANSCHLUSS STEUEREINHEITEN UND FÜHLER
2.2.1. Steuereinheit FC715 und Montage des Fühlers
Die Anschlüsse der Steuereinheit FC715 entsprechend des
Schemas
1 auf Seite 29 vorbereiten, wenn man einen Bausatz 480-620 m
3
/h
montiert oder entsprechend des
Schemas 2 auf Seite 30, wenn man
einen Bausatz 180m
3
/h montiert.
MONTAGE DES FÜHLERS:
•
Schrauben Sie die Arretierschraube des Fühlers G an der
Fühlerhalterung E an, ohne sie festzuziehen, und legen Sie die
Buchse F ein
(Abbildung 16).
•
Die komplette Fühlerhalterung E+F+G an der Bohrung D
festschrauben (10er-Schlüssel)
•
Führen Sie den Fühler H vollständig in die Bohrung der
Arretierschraube des Fühlers G ein und ziehen Sie die Schraube
G vorsichtig fest (7er-Schlüssel).
•
Der Fühler tritt in die Montageleiste des Heizkamins C.
Prüfen Sie nach Ausführung des Anschlusses und der Verbindung des
Steckers mit der Netzsteckdose der Wohnung, ob die rote Led an der
Steuereinheit aufleuchtet.
Alle Verkabelungen müssen bei getrenntem
Stromanschluss erstellt werden. Prüfen Sie, ob die
Netzsteckdose geerdet ist.
2.2.2. Positionierung der Steuereinheit FC715
Die Steuereinheit muss zu Boden, hinter oder seitlich des Heizkamins in
einem zu Wartungszwecken zugänglichen Bereich positioniert werden,
der vor allem vom Boden des Gerätes entfernt sein muss, wie
Abbildung 17 zeigt.
Prüfen Sie, dass die Steuereinheit nicht mit den heißen
Metallteilen des Heizkamins in Kontakt kommt, das es durch
die Wärme beschädigt werden könnte.
Das Gerät muss mit einer Spannung von 220V und 50Hz
gespeist werden.
Ein korrekter Erdungsanschluss ist unbedingt notwendig.
Prüfen Sie, dass die Kabel nicht mit den metallenen
Korpusteilen in Berührung kommen, da diese sehr heiß sind.
A
A
A
Piedino posteriore
Sezione del piano fuoco
Griglia cenere
Cassetto
cenere
E
F
G
H
D
C
E
F
G
H
D
C

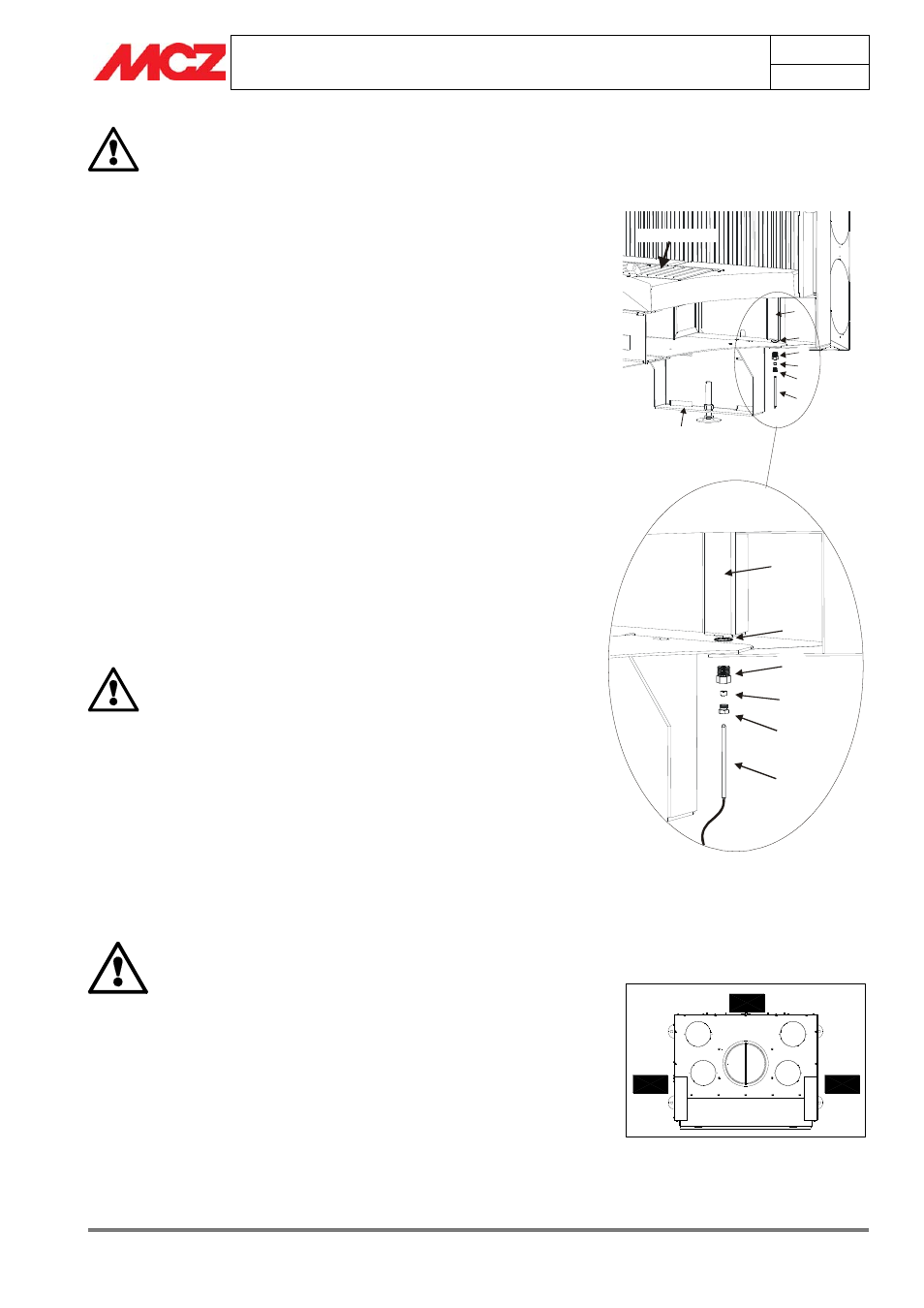

Abbildung 16 – Montage des Fühlers
